Installation
4 Installation
Installationsbeschreibung und Darstellungen mit Innenrosette!
4.1 Erforderliches Werkzeug
• Bohrmaschine mit Bohrer Ø7,2 mm
• Kreuzschlitzschraubendreher
ACHTUNG
Eingebautes Schloss kann beschädigt werden.
Um Beschädigungen zu vermeiden, Schloss vor dem Bohren entfernen.

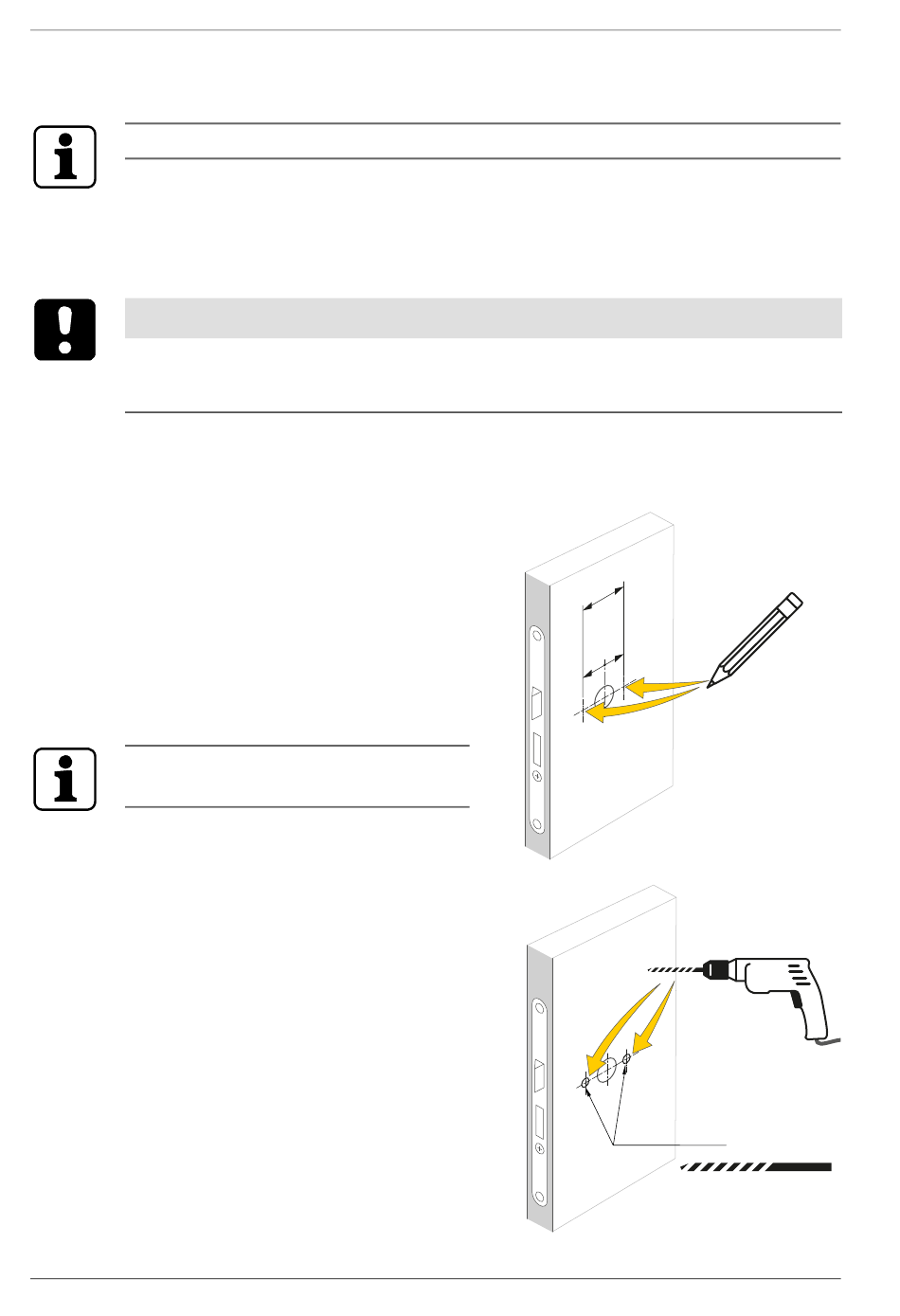

4.2 Bohren der Befestigungslöcher
Tür vorbereiten
1. Bestehenden Beschlag oder
Rosettengarnitur von der Tür
demontieren.
Bohrungen markieren
2. Bohrungen auf der Außen- und
Innenseite der Tür markieren.
3. Schloss entfernen.
Wenn vorhanden, kann die Bohrlehre
#2720-25 verwendet werden!
Befestigungslöcher bohren
4. Wenn keine Rosettenbohrungen
vorhanden sind, von beiden Sei-
ten die Befestigungslöcher boh-
ren (Ø7,2 mm) (Norm DIN 18255).
5. Die Schlosstasche reinigen.
6. Schloss einbauen.
12 k2evo703de-2014-01
Installationsanleitung
m m
3 8
x x
2x
2x ø 7,2 mm
Kaba c-lever compact
