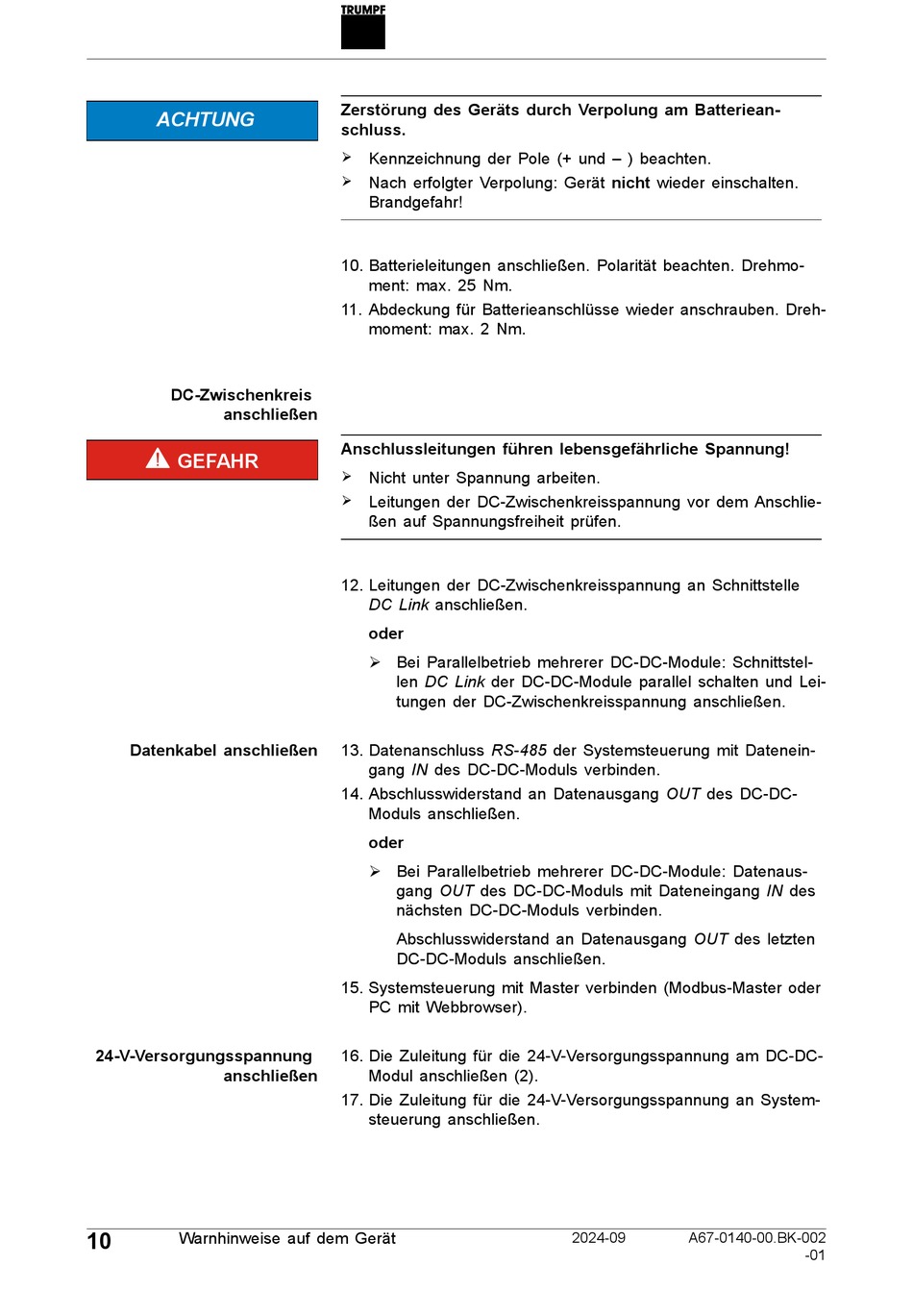

Trumpf TruConvert DC 1008 Kurzanleitung Seite 30

ACHTUNG
DC-Zwischenkreis
anschließen
GEFAHR
Datenkabel anschließen
24-V-Versorgungsspannung
anschließen
10
Warnhinweise auf dem Gerät
Zerstörung des Geräts durch Verpolung am Batteriean-
schluss.
Ø Kennzeichnung der Pole (+ und – ) beachten.
Ø Nach erfolgter Verpolung: Gerät nicht wieder einschalten.
Brandgefahr!
10. Batterieleitungen anschließen. Polarität beachten. Drehmo-
ment: max. 25 Nm.
11. Abdeckung für Batterieanschlüsse wieder anschrauben. Dreh-
moment: max. 2 Nm.
Anschlussleitungen führen lebensgefährliche Spannung!
Ø Nicht unter Spannung arbeiten.
Ø Leitungen der DC-Zwischenkreisspannung vor dem Anschlie-
ßen auf Spannungsfreiheit prüfen.
12. Leitungen der DC-Zwischenkreisspannung an Schnittstelle
DC Link anschließen.
oder
Ø Bei Parallelbetrieb mehrerer DC-DC-Module: Schnittstel-
len DC Link der DC-DC-Module parallel schalten und Lei-
tungen der DC-Zwischenkreisspannung anschließen.
13. Datenanschluss RS-485 der Systemsteuerung mit Datenein-
gang IN des DC-DC-Moduls verbinden.
14. Abschlusswiderstand an Datenausgang OUT des DC-DC-
Moduls anschließen.
oder
Ø Bei Parallelbetrieb mehrerer DC-DC-Module: Datenaus-
gang OUT des DC-DC-Moduls mit Dateneingang IN des
nächsten DC-DC-Moduls verbinden.
Abschlusswiderstand an Datenausgang OUT des letzten
DC-DC-Moduls anschließen.
15. Systemsteuerung mit Master verbinden (Modbus-Master oder
PC mit Webbrowser).
16. Die Zuleitung für die 24-V-Versorgungsspannung am DC-DC-
Modul anschließen (2).
17. Die Zuleitung für die 24-V-Versorgungsspannung an System-
steuerung anschließen.
