1
Raccordement du circuit inter-
médiaire CC
2
Raccordement de la tension
d'alimentation 24 V
3
Éléments d'affichage
4
Entrée de données (RS-485)

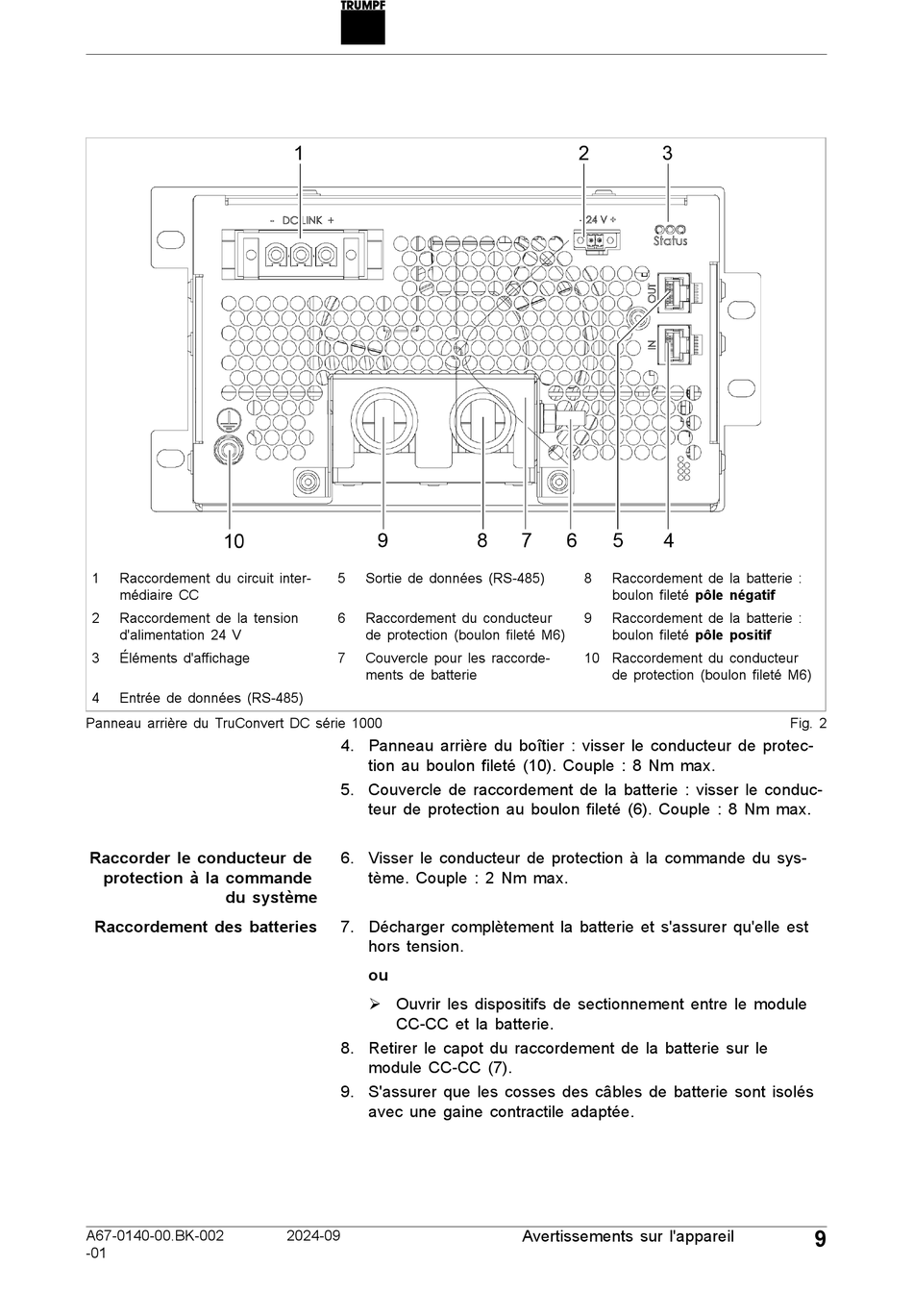

Panneau arrière du TruConvert DC série 1000
Raccorder le conducteur de
protection à la commande
du système
Raccordement des batteries
A67-0140-00.BK-002
-01
5
Sortie de données (RS-485)
6
Raccordement du conducteur
de protection (boulon fileté M6)
7
Couvercle pour les raccorde-
ments de batterie
4. Panneau arrière du boîtier : visser le conducteur de protec-
tion au boulon fileté (10). Couple : 8 Nm max.
5. Couvercle de raccordement de la batterie : visser le conduc-
teur de protection au boulon fileté (6). Couple : 8 Nm max.
6. Visser le conducteur de protection à la commande du sys-
tème. Couple : 2 Nm max.
7. Décharger complètement la batterie et s'assurer qu'elle est
hors tension.
ou
Ø Ouvrir les dispositifs de sectionnement entre le module
CC-CC et la batterie.
8. Retirer le capot du raccordement de la batterie sur le
module CC-CC (7).
9. S'assurer que les cosses des câbles de batterie sont isolés
avec une gaine contractile adaptée.
2024-09
8
Raccordement de la batterie :
boulon fileté pôle négatif
9
Raccordement de la batterie :
boulon fileté pôle positif
10 Raccordement du conducteur
de protection (boulon fileté M6)
Avertissements sur l'appareil
Fig. 2
9
