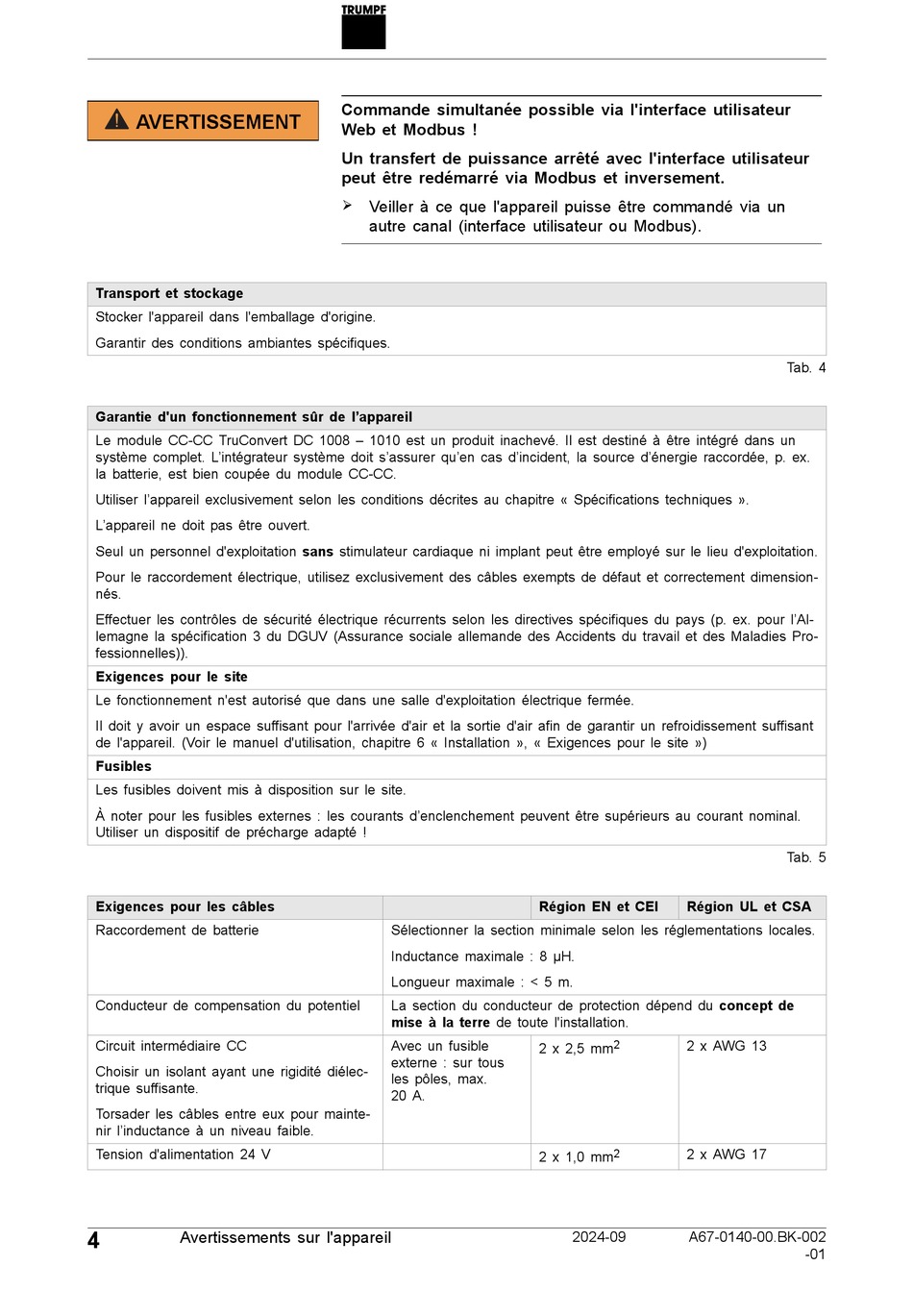

Trumpf TruConvert DC 1008 Kurzanleitung Seite 14

AVERTISSEMENT
Transport et stockage
Stocker l'appareil dans l'emballage d'origine.
Garantir des conditions ambiantes spécifiques.
Garantie d'un fonctionnement sûr de l'appareil
Le module CC-CC TruConvert DC 1008 – 1010 est un produit inachevé. Il est destiné à être intégré dans un
système complet. L'intégrateur système doit s'assurer qu'en cas d'incident, la source d'énergie raccordée, p. ex.
la batterie, est bien coupée du module CC-CC.
Utiliser l'appareil exclusivement selon les conditions décrites au chapitre « Spécifications techniques ».
L'appareil ne doit pas être ouvert.
Seul un personnel d'exploitation sans stimulateur cardiaque ni implant peut être employé sur le lieu d'exploitation.
Pour le raccordement électrique, utilisez exclusivement des câbles exempts de défaut et correctement dimension-
nés.
Effectuer les contrôles de sécurité électrique récurrents selon les directives spécifiques du pays (p. ex. pour l'Al-
lemagne la spécification 3 du DGUV (Assurance sociale allemande des Accidents du travail et des Maladies Pro-
fessionnelles)).
Exigences pour le site
Le fonctionnement n'est autorisé que dans une salle d'exploitation électrique fermée.
Il doit y avoir un espace suffisant pour l'arrivée d'air et la sortie d'air afin de garantir un refroidissement suffisant
de l'appareil. (Voir le manuel d'utilisation, chapitre 6 « Installation », « Exigences pour le site »)
Fusibles
Les fusibles doivent mis à disposition sur le site.
À noter pour les fusibles externes : les courants d'enclenchement peuvent être supérieurs au courant nominal.
Utiliser un dispositif de précharge adapté !
Exigences pour les câbles
Raccordement de batterie
Conducteur de compensation du potentiel
Circuit intermédiaire CC
Choisir un isolant ayant une rigidité diélec-
trique suffisante.
Torsader les câbles entre eux pour mainte-
nir l'inductance à un niveau faible.
Tension d'alimentation 24 V
4
Avertissements sur l'appareil
Commande simultanée possible via l'interface utilisateur
Web et Modbus !
Un transfert de puissance arrêté avec l'interface utilisateur
peut être redémarré via Modbus et inversement.
Veiller à ce que l'appareil puisse être commandé via un
Ø
autre canal (interface utilisateur ou Modbus).
Sélectionner la section minimale selon les réglementations locales.
Inductance maximale : 8 µH.
Longueur maximale : < 5 m.
La section du conducteur de protection dépend du concept de
mise à la terre de toute l'installation.
Avec un fusible
externe : sur tous
les pôles, max.
20 A.
Région EN et CEI Région UL et CSA
2 x AWG 13
2
2 x 2,5 mm
2 2 x AWG 17
2 x 1,0 mm
2024-09 A67-0140-00.BK-002
Tab. 4
Tab. 5
-01
