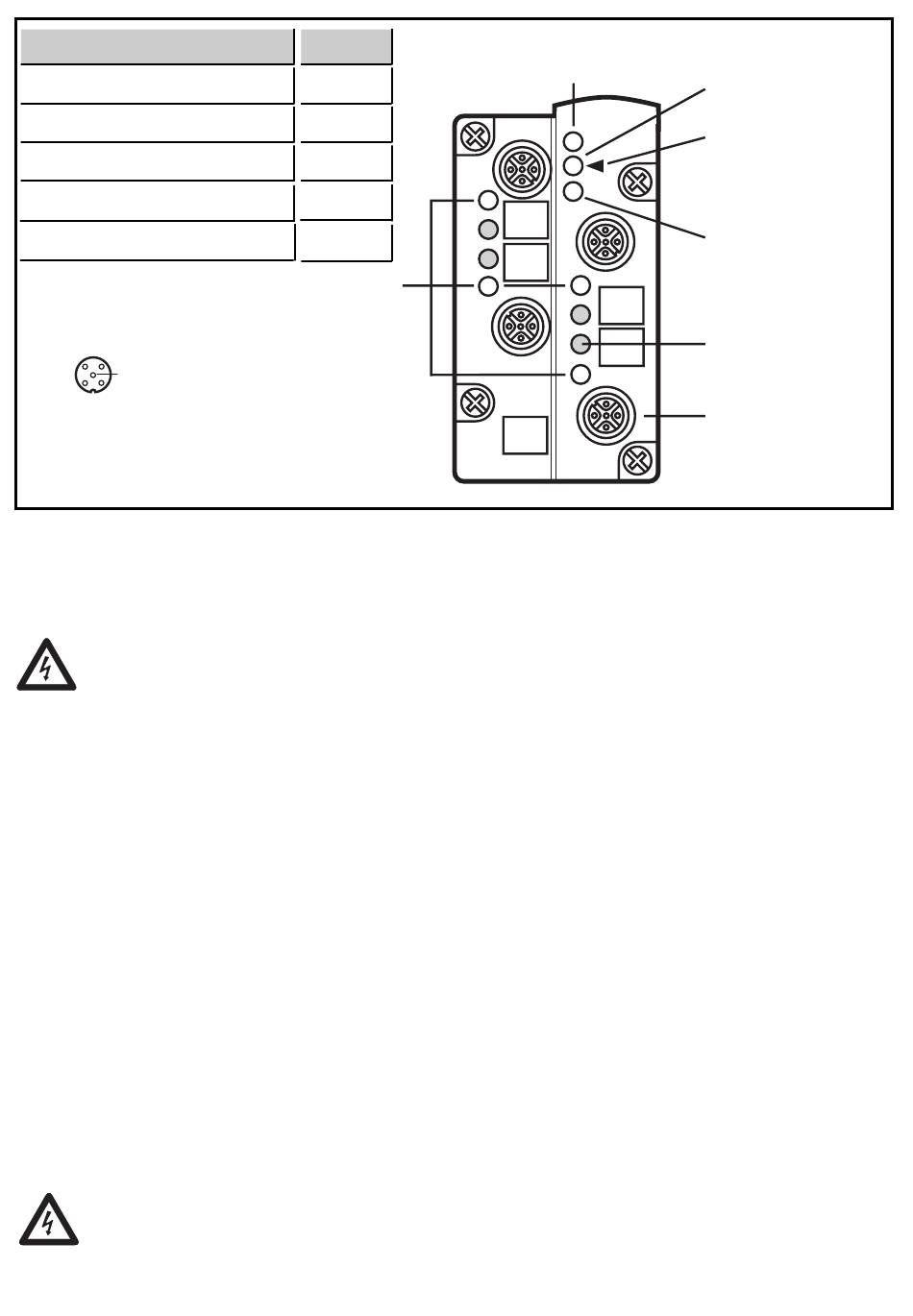

IFM Electronic AS-interface AC2501 Montageanleitung Seite 9

prise M12
alimentation capteur L+
entrée contrôle de fonction
alimentation capteur L-
entrée donnée I
entrées
3 4
5
2 1
Adressage
Affecter une adresse libre entre 1A et 31B. A la livraison, l'adresse est 0.
Ne pas retirer la prise d'adressage sous tension.
Adressage avec l'unité d'adressage AC1144
Si le module monté et câblé est utilisé avec l'embase pour câble plat
FK AC5010 (avec prise d'adressage), il peut être adressé via le cordon
d'adressage (E70213).
Si le module est utilisé avec l'embase pour câble plat FK AC5000 (sans
prise d'adressage) il doit d'abord être adressé via l'unité d'adressage
AC1144 et ensuite être monté sur l'embase.
Adressage infrarouge
Le module AS-i offre également l'option d'adressage infrarouge par
l'unit d'adressage AC1144.
La communication AS-i (câble jaune) doit être désactivée pen-
dant l'adressage infrarouge. Pour ce faire, débrancher le maître.
broche
1
2
3
4
5
4x LED1 jaunes
LED3 récepteur infrarouge
LED2 rouge
FAULT
fixation
adaptateur
infrarouge
LED verte PWR
alimentation
capteur o.k
4x LED4 rouge
entrée contrôle
de fonction
4 prises
M12
9
