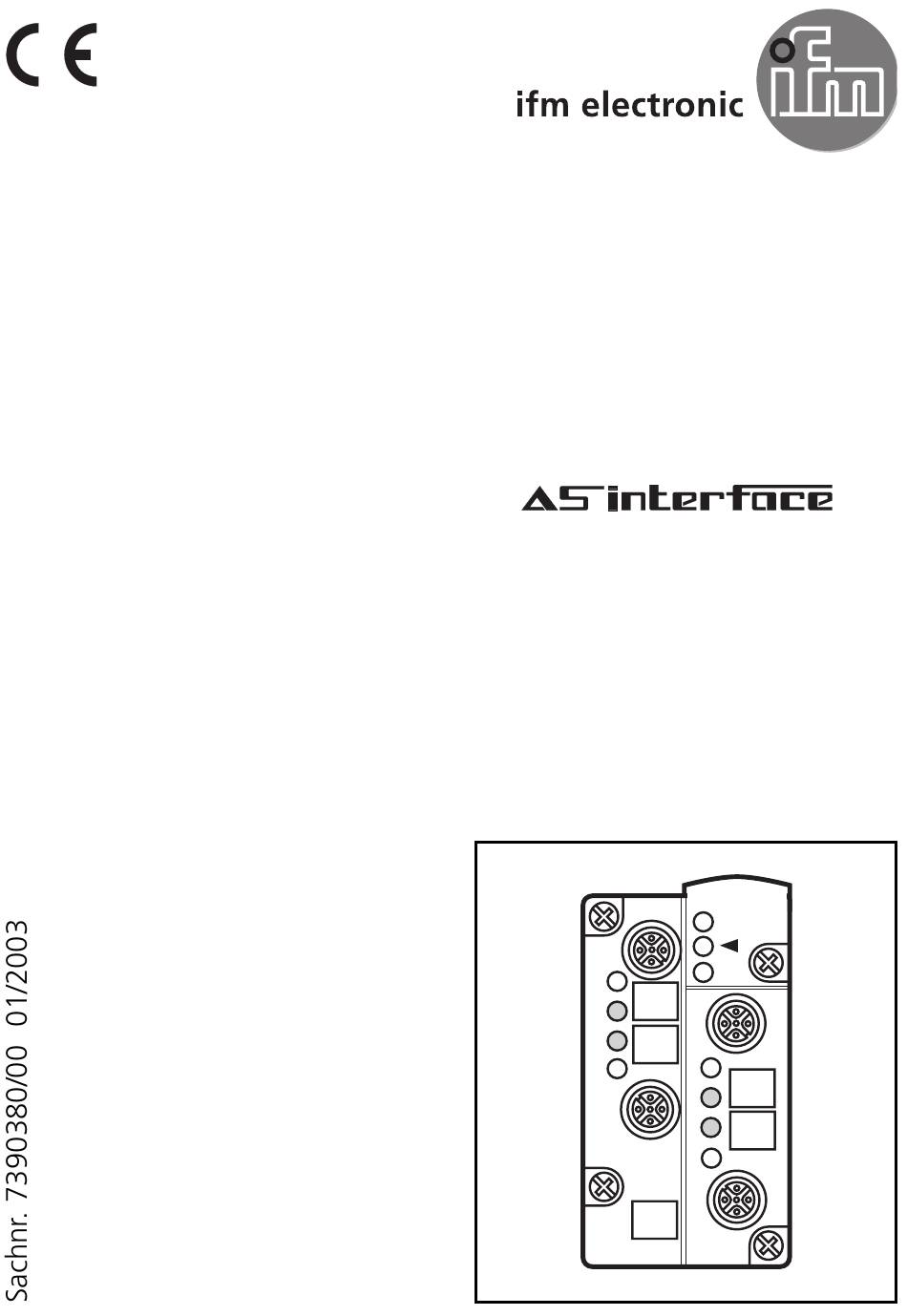

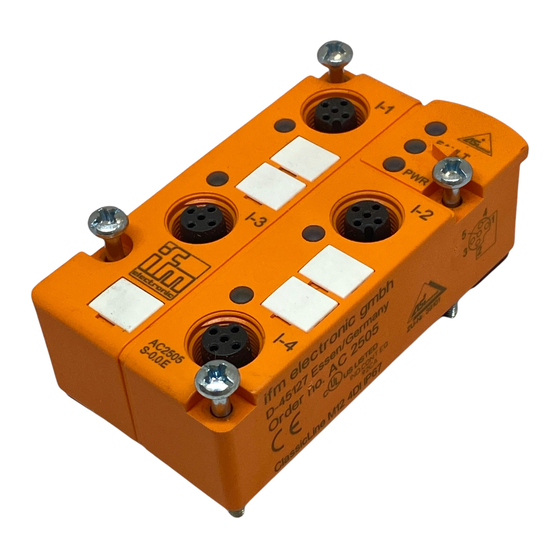

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2501...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i Profil: S-0.F.E • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder Montage Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm. -
Seite 3: Adressieren
M12-Buchse LED3 Infrarotempfänger LED2 rot Sensorversorgung L+ FAULT Fixierung Funktionskontrolleingang IR-Adapter Sensorversorgung L- Dateneingang I LED grün PWR Spannungsver- sorgung o.k 4x LED1 gelb Eingänge 4x LED4 rot Funktionskon- trolleingang 4 Buchsen Adressieren Vergeben Sie eine freie Adresse zwischen 1A und 31B, Auslieferungs- adresse ist 0. -
Seite 4: Betrieb
Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211. Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden. Funktionskontrolleingänge Die High- bzw. Low-Aktivität (Arbeits- bzw. Ruhestromprinzip) der Funktionskontrolleingänge kann für jeden Eingang im Fehlerfall getrennt über ein Parameterbit eingestellt werden.
