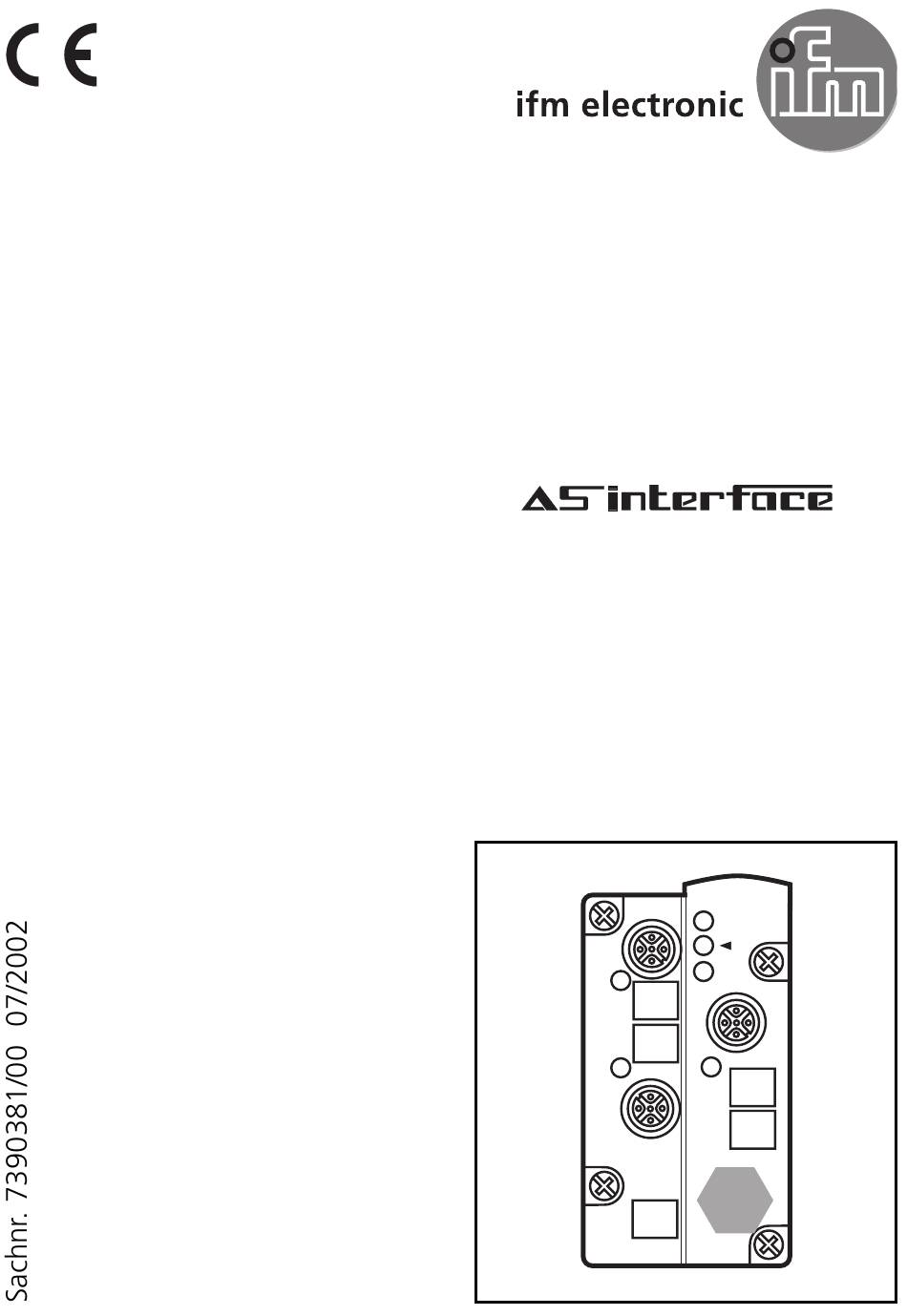

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2503...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i Profil: S-8.A.E • maximale Anzahl von Modulen pro Master: 31 (62 mit AS-i Master 2.1) • erweiterter Adressmode möglich • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs Fixierung für IR-Adapter 3 Buchsen M12 Beschriftungsfelder Montage Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm. -
Seite 3: Elektrischer Anschluß
Elektrischer Anschluß Verbinden Sie die Anschlußstecker der Aktuatoren mit den M12-Buch- sen. Verschließen Sie die nicht benutzten Buchsen mit Verschlußkap- pen (AC3004), um die Schutzart IP 67 zu gewähren. LED3 Infrarotempfänger LED2 rot FAULT Fixierung IR-Adapter Ausgänge LED grün PWR Spannungsver- 3x LED1 gelb sorgung o.k... -
Seite 4: Betrieb
Infrarot-Adressierung Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressie- rung mit dem Adressiergerät AC1144. Die AS-i Kommunikation (gelbes Kabel) muß während der Infra- rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab. Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.
