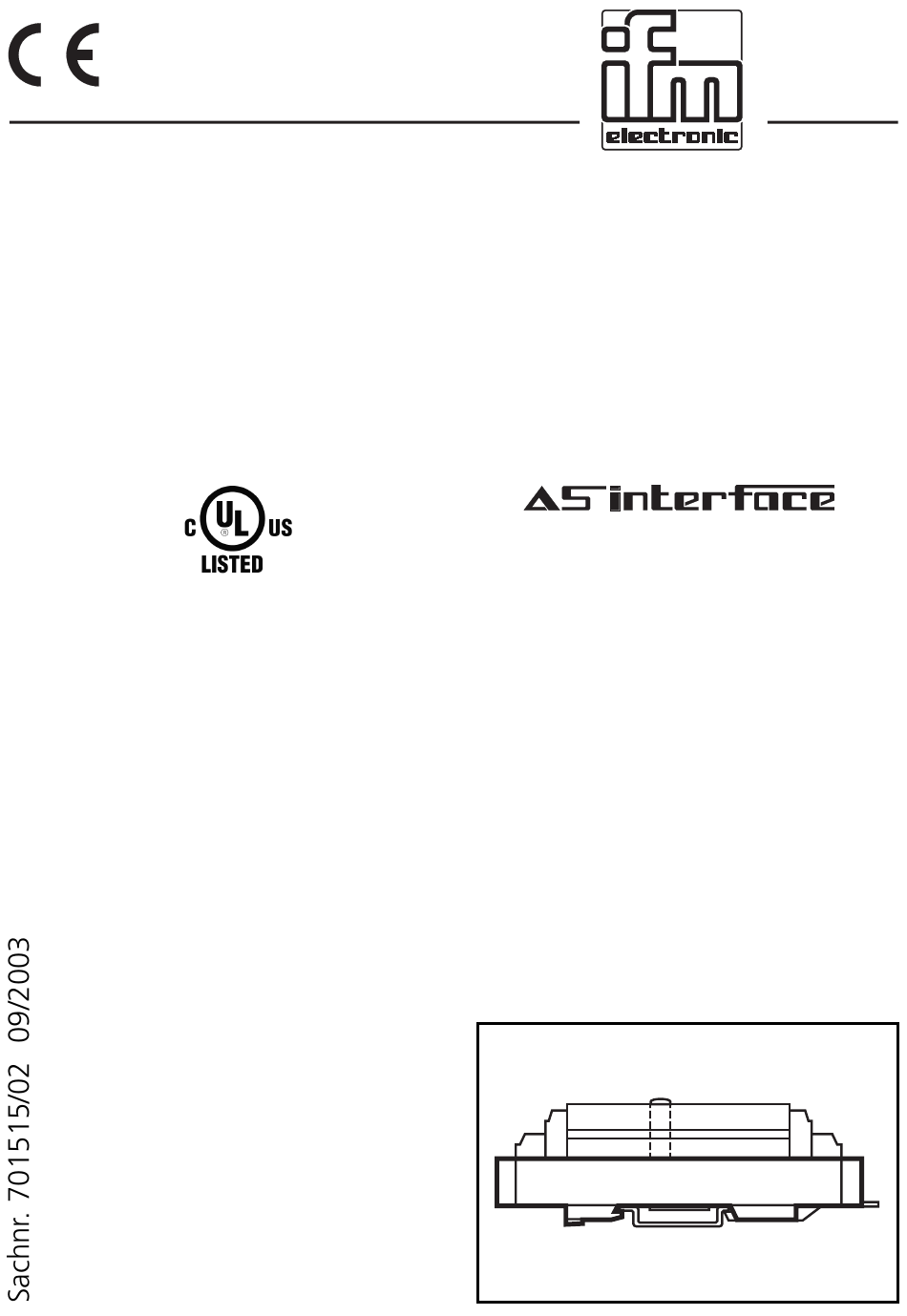

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul IND.CONT.EQ. 92CA AS-i module Module AS-i AC2801, AC2802, AC2803, AC2808...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S 7.0 • maximale Anzahl von Modulen pro Master: 31 • Watchdog-Funktion: ist die Verbindung zum Master für mehr als 40ms unterbrochen, werden die vier Ausgänge stromlos geschaltet • Gesamtstromaufnahme: ≤ 280mA pro Modul • Ausgangsstrom: 2,5A pro Kanal, 6A pro Modul •... - Seite 3 Klemmenbelegung AC2801/AC2803 AC2802/AC2806/AC2808 A+ I+ I+ I– I+ I+ A+ A+ I+ I+ I– I+ I+ A+ A– I1 I2 I– I3 I4 A– A– I1 I2 I– I3 I4 A– LEDs 1 gelb Adressierstecker * LED 2 grün LEDs 3 gelb L1 L1 L1 O1 O2 O4-O3 O2 O1 O1 N N N N N N...
-
Seite 4: Adressieren
Adressieren Vergeben Sie eine Adresse zwischen 1 und 31; Auslieferadresse ist 0. A Adressieren mit dem Adressiergerät Verbinden Sie das Adressiergerät mit den Klemmen A+ und A-. Zie- hen Sie den Adressierstecker und vergeben Sie die gewünschte Adresse. B Automatisches Adressieren mit ifm AS-i Controller Alle vorhandenen Slaves müssen projektiert sein.
