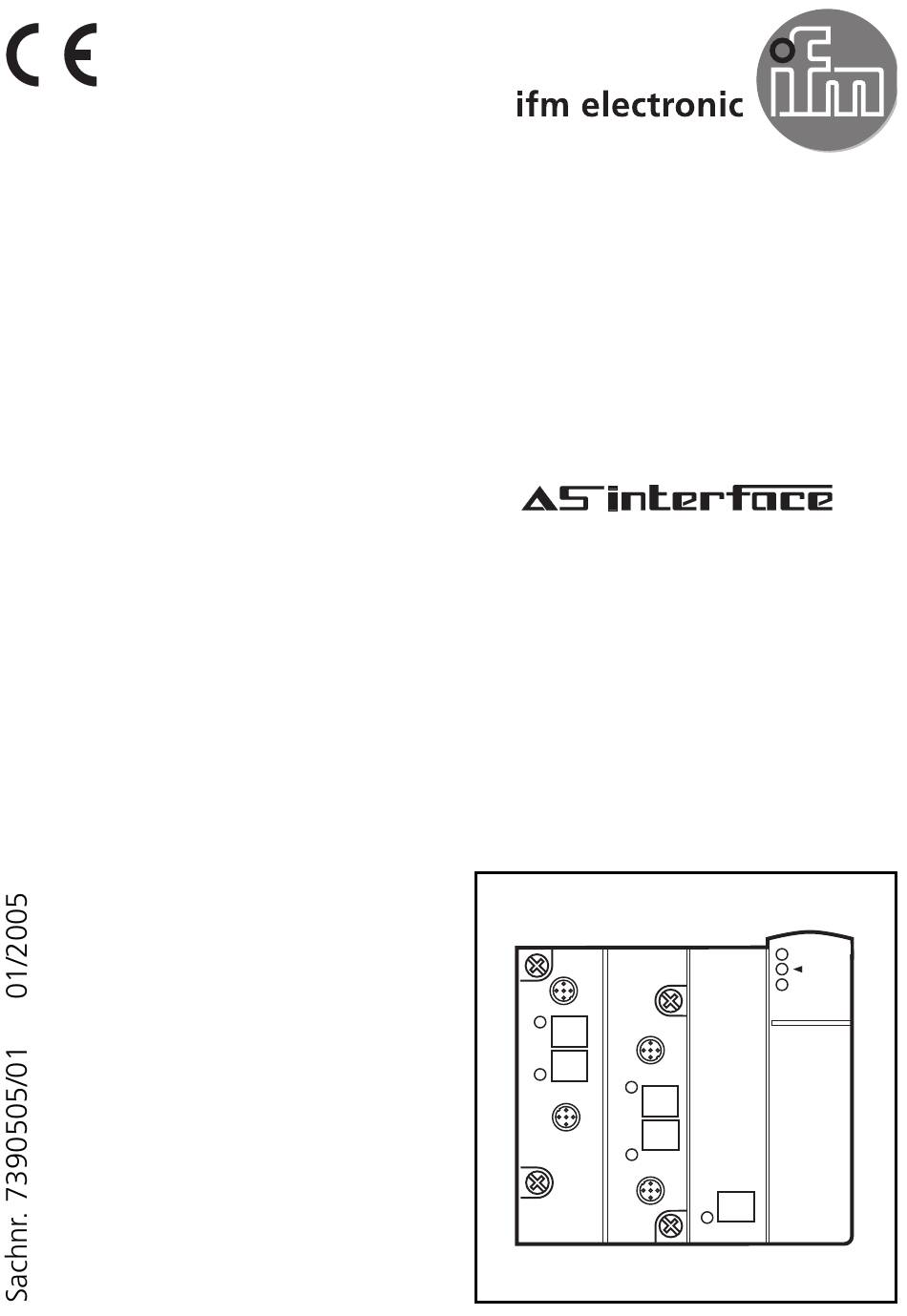

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2521...
- Seite 2 Bestimmungsgemäße Verwendung Der Slave bekommt Daten über das AS-Interface und wandelt diese in analoge Ausgangssignale. Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im AS-i Netz. Die Datenübertragung zum Host erfolgt asynchron nach dem AS-i Profil S-7.3, gemäß AS-i Spezifikation V2.1. •...
- Seite 3 LED Infrarot-Empfänger Fixierung IR-Adapter LED rot FAULT LED grün PWR Beschriftungsfeld M12 Buchse LED grün AUX 4x LED gelb Analogausgänge Pin 1: AO+ Analogausgang Pin 2: Aktuatorversorgung +24 V Pin 3: AO- Analogausgang 0 V Pin 4: n.c. Pin 5: Funktionserde Elektrischer Anschluß...
- Seite 4 Anschlußbelegungen Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul. Die Analogausgänge AO- dürfen weder direkt noch indirekt (über den angeschlossenen Aktuator) miteinander verbunden werden. Anschluß eines 3-Draht Aktuators Analogmodul 3-Draht Aktuator Pin 1: AO+ Analogausgang Pin 2: Aktuatorversorgung +24 V Pin 3: AO- Analogausgang 0 V Pin 4: n.c.
- Seite 5 Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED gelb AO1...AO4 an: Analoges Signal im Messbereich bzw. kein Aktuator angeschlos- sen. Es ist keine Unterscheidung möglich, ob das 0 mA-Signal anliegt oder kein Aktuator ange- schlossen ist. •...
- Seite 6 Übertragungszeit der Analogwerte Die Übertragungszeit der Analogwerte hängt einerseits von der Wand- lungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab. Beispielrechnung: Übertragungszeit von 2 Analogkanälen Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt <1ms.
- Seite 7 Function and features The slave converts analogue input signals and transfers them to the AS-i master via the AS-Interface. The AS-i module operates as a slave with bidirectional data transfer in the AS-i network. The data transfer to the host is asynchronous according to the AS-i pro- file S-7.3 and the AS-i specification V2.1.
- Seite 8 LED infrared reciever fixture infrared adapter LED red FAULT LED green PWR label M12 socket LED green AUX 4x LED yellow analogue outputs Pin 1: AO+ analogue output Pin 2: actuator supply +24 V Pin 3: AO- analogue output 0 V Pin 4: n.c.
- Seite 9 Wiring For all the following wiring diagrams the indicated pin connection refers to the analogue module. The analogue outputs AO- must neither directly nor indirectly (via the connected actuator) be connected to each other. Connection of a 3-wire actuator Analogue module 3-wire actuator Pin 1: AO+ analogue output Pin 2: actuator supply +24 V...
- Seite 10 Operation Check the safe functioning of the unit. Display by LEDs: • LED yellow AO1...AO4 on: analogue signal in the measuring rangeor no actuator connected. It cannot be differentiated whether the 0 V signal is applied or whether an actuator is con- nected •LED yellow AO1...AO4 flashes: analogue signal outside the...
- Seite 11 Transmission time of the analogue values The transmission time of the analogue values depends on the conver- sion time of the analogue signals into digital signals in the AS-i mod- ule and on the transmission time via the AS-Interface. The conversion time for 2 analogue input signals into digital signals is <...
- Seite 12 Fonctionnement et caractéristiques L'esclave convertit les signaux d'entrée analogiques et les transmet au maître AS-i via l'interface AS-i. Le module AS-i est un esclave avec transmission bidirectionnelle des données via le réseau AS-i. La transmission des données à l'hôte est asynchrone selon le profil AS-i S-7.3, selon la spécification AS-i V2.1.
- Seite 13 LED récepteur infrarouge fixation adaptateur infrarouge LED rouge FAULT LED verte PWR étiquettes prise M12 LED verte AUX 4x LED jaune entrée analogique broche 1: sortie analogique broche 2: Alimentation des actionneurs +24 V broche 3: sortie analogique 0 V broche 4: n.c.
- Seite 14 Raccordement Pour tous les raccordements suivants le raccordement indiqué se réfè- re au module analogique. Les sorties analogiques 0 V ne doivent pas être interconnectées ni directement ni indirectement (via l'actionneur raccordé). Raccordement d'un actionneur 3 fils module analogique actionneur 3 fils broche 1: sortie analogique broche 2: Alimentation des actionneurs +24V...
- Seite 15 Fonctionnement Vérifier le bon fonctionnement du module. Affichage par LED: • LED jaune AS1...AS4 allumée: signal analogique dans la plage de mesure ou pas d'actionneur raccordé. Il ne peut être distin- gué si le signal 0V est présent ou si un actionneur est raccordé. •...
- Seite 16 Temps de transmission des valeurs analogiques Exemple: Temps de transmission de 2 voies analogiques Le temps de conversion pour 2 signaux d'entrée analogiques en signaux numériques est de < 1 ms. La transmission des 2 valeurs de 16 bits via l'interface AS-i prend 7 cycles AS-i par valeur dans le cas idéal. Avec un temps de cycle AS-i de 5ms par cycle AS-i, il en résulte un temps de transmission via l'interface AS-i de 2 x 7 x 5 ms = 70 ms.
