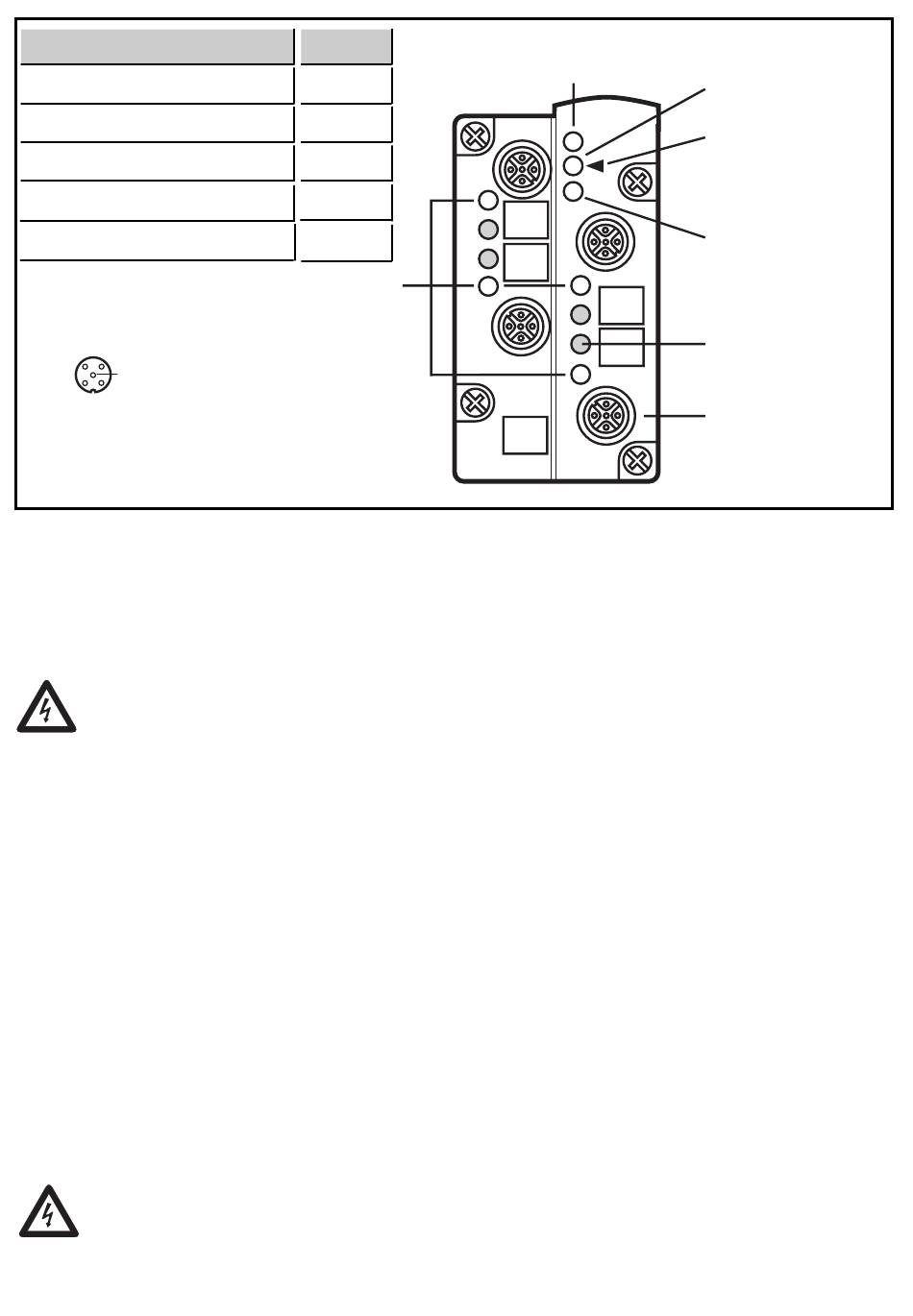

M12-Buchse
Sensorversorgung L+
Funktionskontrolleingang
Sensorversorgung L-
Dateneingang I
Eingänge
3 4
5
2 1

Adressieren

Vergeben Sie eine freie Adresse zwischen 1A und 31B, Auslieferungs-
adresse ist 0.
Nur im spannungslosen Zustand über die Adressierbuchse adres-
sieren.
Adressieren mit dem Adressiergerät AC1144
Das Modul kann in Verbindung mit dem FK Unterteil AC5010 (mit
Adressierbuchse) über das Adressierkabel (E70213) in montiertem und
verdrahtetem Zustand adressiert werden.
In Verbindung mit dem FK Unterteil AC5000 (ohne Adressierbuchse)
muß das Modul erst über das Adressiergerät AC1144 adressiert und
dann montiert werden.
Infrarot-Adressierung
Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressie-
rung mit dem Adressiergerät AC1144.
Die AS-i Kommunikation (gelbes Kabel) muß während der Infra-
rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den
Master ab.
Pin
LED3 Infrarotempfänger
1
2
3
4
5
4x LED1 gelb
LED2 rot
FAULT
Fixierung
IR-Adapter
LED grün PWR
Spannungsver-
sorgung o.k
4x LED4 rot
Funktionskon-
trolleingang
4 Buchsen
M12
3
