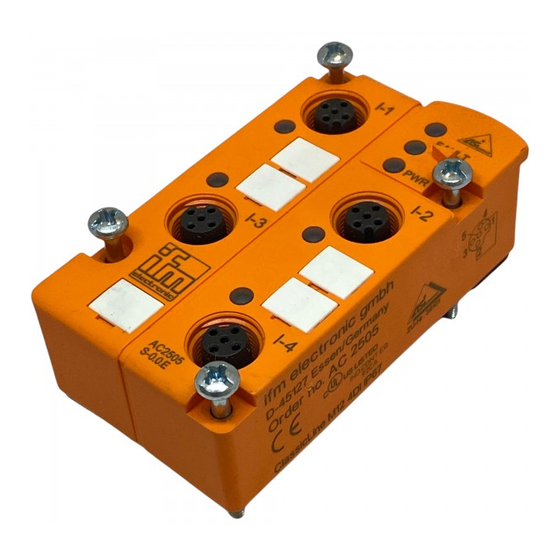

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul IND.CONT.EQ. 92CA AS-i module Module AS-i AC2505 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • AS-i-Profil S-0.0.E • maximale Anzahl von Modulen pro Master: 31 • AS-Interface Version 2.1 Bedien- und Anzeigeelemente LEDs Fixierung für IR-Adapter 4 Buchsen M12 Beschriftungsfelder Montage Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm. Technische Daten Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterladen. - Seite 3 LED3 Infrarot-Empfänger LED2 rot FAULT Fixierung IR-Adapter Eingänge n.c. LED grün 4x LED1 gelb Spannungs- M12-Buchse versorgung Sensorversorgung L+ Sensorversorgung L- 4 Buchsen Dateneingang I n.c. Adressieren Vergeben Sie eine freie Adresse zwischen 1 und 31, Auslieferungs- adresse ist 0. Adressieren mit dem Adressiergerät AC1144 Das Modul kann in Verbindung mit dem FK-Unterteil AC5010 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und...
-
Seite 4: Betrieb
Infrarot-Adressierung Das AS-i Modul bietet zusätzlich die Möglichkeit zur Infrarot-Adressie- rung mit dem Adressiergerät AC1144. Die AS-i Kommunikation (gelbes Kabel) muß während der Infra- rot-Adressierung abgeschaltet sein. Klemmen Sie dafür den Master ab. Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.
