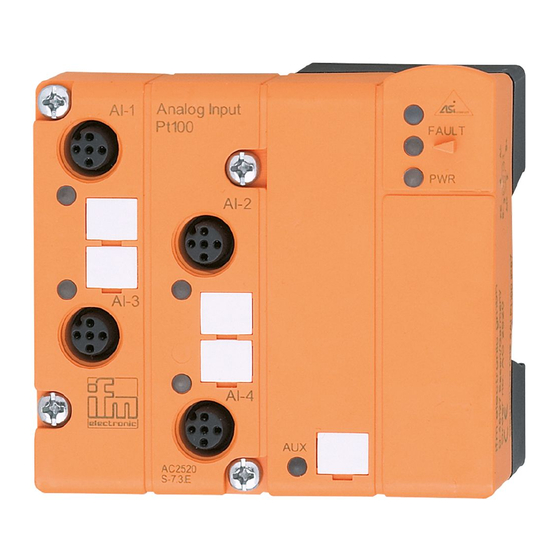

IFM Electronic ASinterface AC2520 Bedienungsanleitung
As-i modul
Vorschau ausblenden
Andere Handbücher für ASinterface AC2520:
- Montageanleitung (17 Seiten) ,
- Montageanleitung (16 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für IFM Electronic ASinterface AC2520
Inhaltszusammenfassung für IFM Electronic ASinterface AC2520

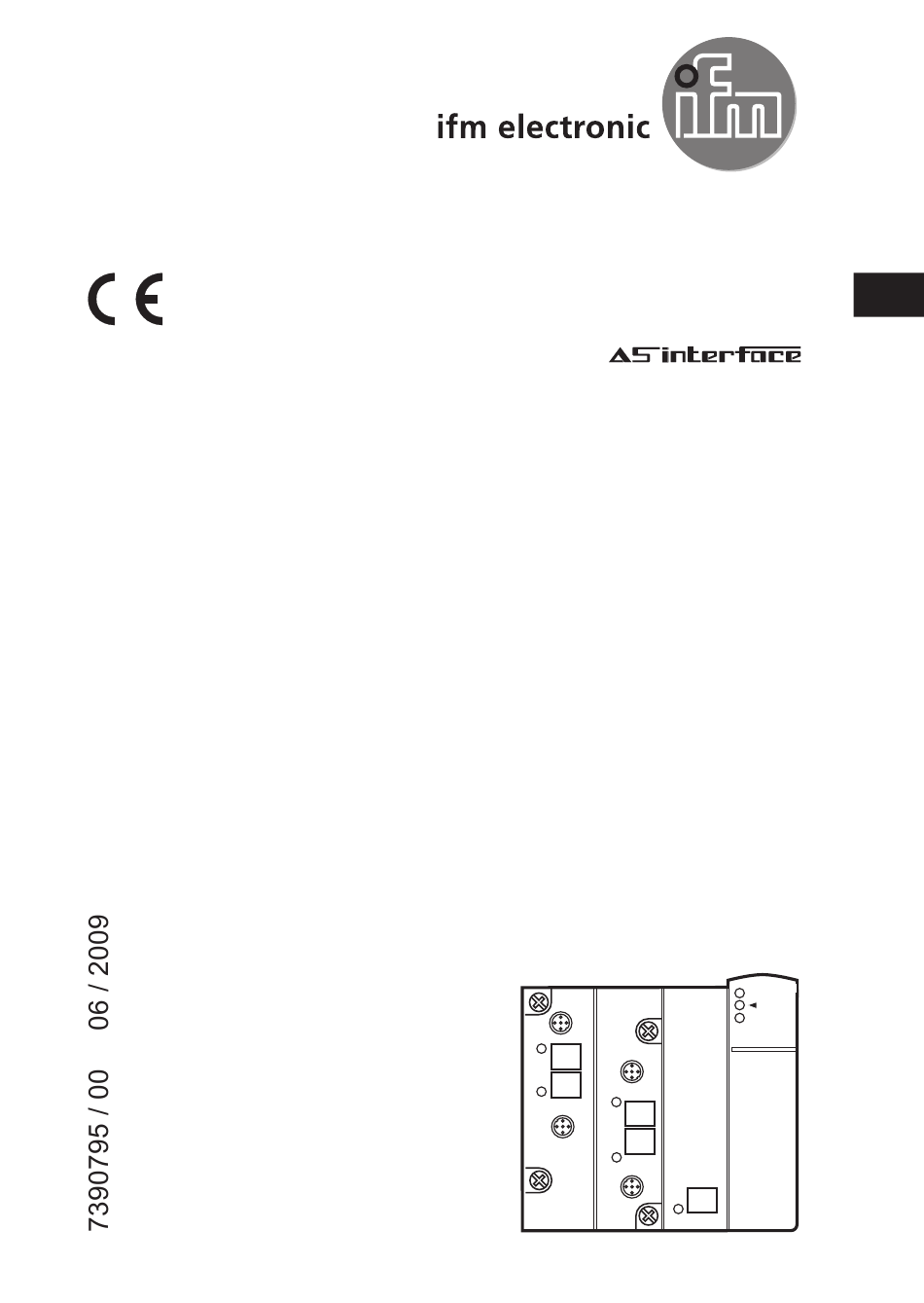

- Seite 1 Bedienungsanleitung AS-i Modul AC2520 AC2570...
- Seite 2 Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Hinweise zu diesem Dokument ���������������������������������������������������������������������3 1�2 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������4 2�1 Allgemein �������������������������������������������������������������������������������������������������������4 2�2 Montage und Anschluss ��������������������������������������������������������������������������������4 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Montage / Adressieren �����������������������������������������������������������������������������������������4 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������5 5�1 Anschluss eines 2-Draht-Pt100-Elements an das AS-i Modul �����������������������5 5�2 Anschluss eines 4-Draht-Pt100-Elements an das AS-i Modul �����������������������5 5�2�1 Hinweis zu Pt 100 Messungen �������������������������������������������������������������6 6 Parametrierung ����������������������������������������������������������������������������������������������������6...
- Seite 3 1 Vorbemerkung 1.1 Hinweise zu diesem Dokument Dieses Dokument gilt für Geräte des Typs „AS-i ClassicLine“ (Art�-Nr�: AC2520 / AC2570)� Es ist Bestandteil des Gerätes und enthält Angaben zum korrekten Umgang mit dem Produkt� Dieses Dokument richtet sich an Elektrofachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer Ausbildung und ihrer Erfahrung befähigt sind, mög- liche Gefährdungen zu erkennen und zu vermeiden, die der Einsatz des Gerätes verursachen kann�...
- Seite 4 2 Sicherheitshinweise 2.1 Allgemein ► Angaben dieser Anleitung befolgen� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung kön- nen die Sicherheit von Menschen und Anlagen beeinträchtigen� 2.2 Montage und Anschluss Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden, da die sichere Funktion des Gerätes und der Anlage nur bei ordnungsgemäßer Installation gewährleistet ist�...
- Seite 5 Bei Verwendung von Modulunterteilen mit Adressierbuchse (AC5010) kann das Gerät zu einem späteren Zeitpunkt mit dem Adressieradapter E70213 adressieren� 5 Elektrischer Anschluss ► Das Gerät über die standardisierte EMS (Versorgung aus AS-i) an das AS- Interface anschließen� 5.1 Anschluss eines 2-Draht-Pt100-Elements an das AS-i Modul M12-Buchse AI +...
- Seite 6 5.2.1 Hinweis zu Pt 100 Messungen Bei dem Pt 100 Messverfahren fließen sehr geringe Ströme in die Messelektronik� ► Zusätzliche Widerstände (Leitungen, Kontakt-und Übergangswiderstände, Wackelkontakte, etc�) im Messkreis vermeiden� Nur so ist eine genaue Messung, für die diese Module ausgelegt sind, möglich werden�...
- Seite 7 Um die angegebene Schutzart IP 67 einzuhalten ► Dichtung sorgfältig eingelegen� ► die 4 Schrauben des Oberteils gleichmäßig über Kreuz mit 0,6���0,8 Nm anzie- hen� ► nicht benutzte Buchsen mit einer Verschlusskappe verschliessen� ► alle angeschlossenen M12-Stecker und Verschlusskappen festziehen, An- zugsdrehmoment von 0,6���0,8 Nm�...
- Seite 8 6.3 Übertragungszeit der Analogwerte Die Übertragungszeit der Analogwerte hängt von der Wandlungszeit der analogen Signale in digitale Signale im AS-i Modul und von der Übertragungszeit über das AS-Interface ab� Die Wandlungszeit für 4 Pt100-Signale beträgt 480 ms� Die Übertragungszeit der 4 16-Bit-Werte über das AS-Interface beträgt im Idealfall 7 AS-i Zyklen pro Wert�...
- Seite 9 LED Zustand / Betriebszustand Bezeichnung Farbe LED AI1 ��� AI4 analoges Signal außerhalb des Messbereichs gelb analoges Signal im Messbereich gelb LED Power AS-i Spannung liegt an grün keine AS-i Spannung liegt an gelb LED Fault AS-i Kommunikationsfehler, z� B� Slaveadresse 0 Peripheriefehler * LED Infrarot Infrarot-Empfänger...
- Seite 10 11 Maßzeichnung...
