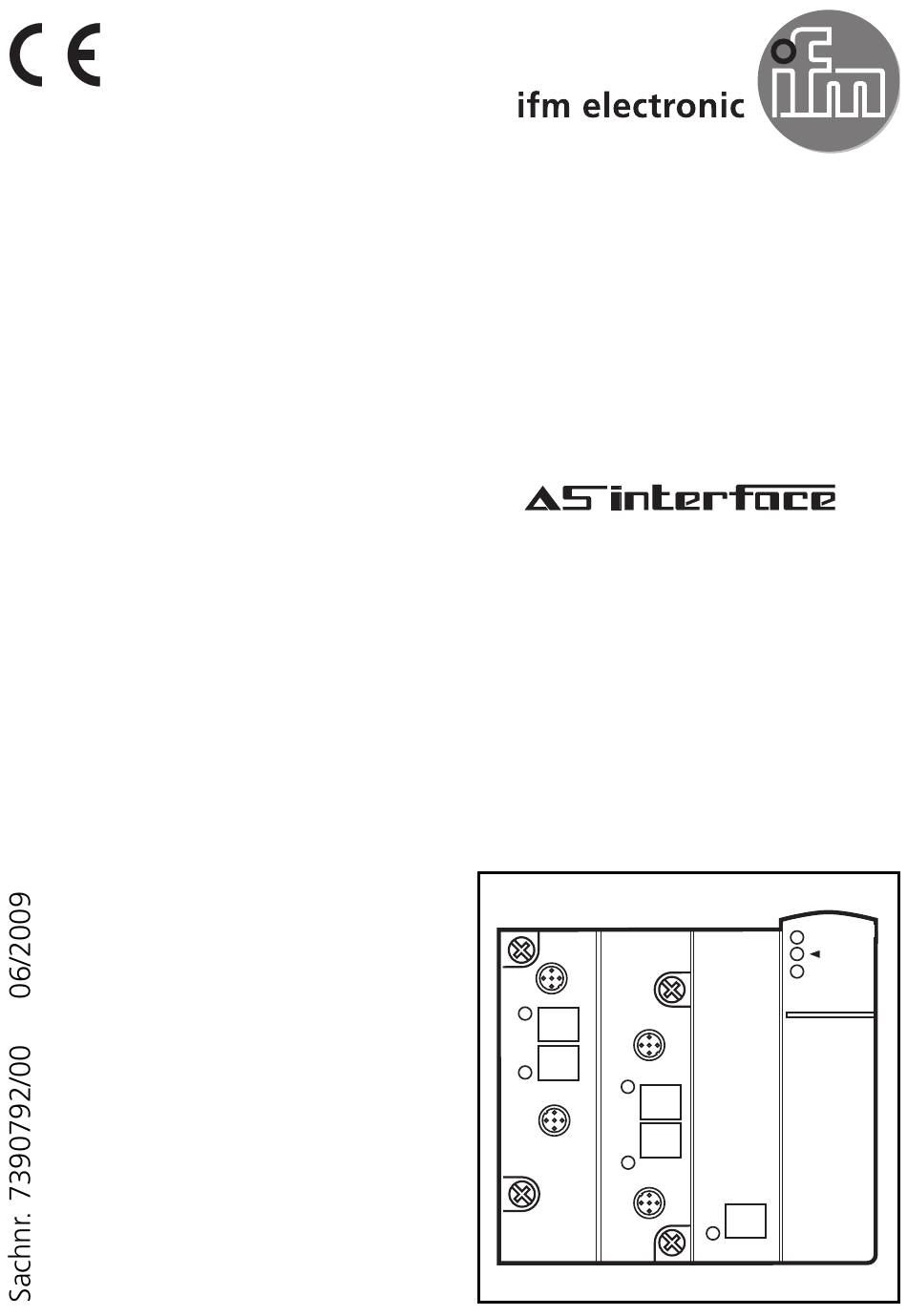

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i Modul AS-i module Module AS-i AC2516 AC2517 AC2566...
- Seite 2 - bei vier Kanälen: 240 ms • Sensorversorgung aus AS-i (max. 100 mA) oder externer 24 V PELV Spannungsquelle (schwarzes Flachkabel, max. 500 mA) • Auflösung: 1 µA (AC2516, AC2566) oder 1 mV (AC2517) • Besonderheit AC2566: Edelstahlschrauben, Viton-Dichtung Montage/Adressieren...
- Seite 3 LED Infrarot-Empfänger Fixierung IR-Adapter LED rot FAULT LED grün PWR Beschriftungsfeld M12 Buchse LED grün AUX 4x LED gelb Analogeingänge Pin 1: Sensorversorgung +24 V Pin 2: AI+ Analogeingang Pin 3: Sensorversorgung 0 V Pin 4: AI- Analogeingang 0 V Pin 5: Funktionserde Elektrischer Anschluss Das Analogmodul wird über die standardisierte EMS (Versorgung aus...
- Seite 4 Kombisensors (z.B. durch die Auswahl eines nicht erreichbaren Schaltpunktes oder durch die Konfiguration NPN- schaltend). Strommessung AC2516, AC2566 Bei allen folgenden Anschlussbelegungen bezieht sich die dargestellte Pinbelegung auf das Analogmodul. Bei Verwendung einer externen Brücke zwischen Pin 3 und Pin 4 kann die interne Brücke durch zurücksetzen des Parameterbit P0 auch deak-...
- Seite 5 Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung Pin 1: Sensorversorgung Pin 2: AI+ Analogeingang Pin 3: Sensorversorgung 0 V analog in Pin 4: AI- Analogeingang 0 V Strom Pin 5: Funktionserde Anschlussbelegung eines 4-Draht-Sensors ohne eigene Versorgung Pin 1: Sensorversorgung +24 V Pin 2: AI+ Analogeingang analog in Pin 3: Sensorversorgung 0 V...
- Seite 6 Spannungsmessung AC2517 Das Parameterbit P0 hat bei beim AC2517 keine Bedeutung! Anschlussbelegung eines 2-Draht-Sensors ohne eigene Versorgung Pin 1: Sensorversorgung +24 V Pin 2: AI+ Analogeingang Pin 3: Sensorversorgung 0 V Pin 4: AI- Analogeingang 0 V Pin 5: Funktionserde Anschlussbelegung eines 3-Draht-Sensors ohne eigene Versorgung Pin 1: Sensorversorgung Pin 2: AI+ Analogeingang...
- Seite 7 Betrieb AC2516, AC2566 Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs: • LED gelb AI-1...AI-4 an: Analoges Signal im Messbereich • LED gelb AI-1...AI-4 blinkt:Analoges Signal außerhalb des Messbe- reichs, kein Sensor angeschlossen bzw. Drahtbruch • LED gelb AI-2...AI-4 aus: kein Sensor angeschlossen (mindestens eine LED blinkt, da über das...
- Seite 8 • wenn mindestens eines der analogen Signale außerhalb des Werte- bereiches ist Messbereich der Analogeingangsmodule Die Messbereiche und deren Bedeutung entnehmen Sie bitte den fol- genden Tabellen: Analogeingangsmodul 4 ... 20 mA - AC2516, AC2566 Bereich Einheiten Einheiten LED AI1...AI4 Bedeutung 4 ...
- Seite 9 Übertragungszeit der Analogwerte Die Übertragungszeit der Analogwerte hängt einerseits von der Wand- lungszeit der analogen Signale in digitale Signale im AS-i Modul und andererseits von der Übertragungszeit über das AS-Interface ab. Beispielrechnung: Übertragungszeit von 2 Analogkanälen Die Wandlungszeit für 2 analoge Eingangssignale in digitale Signale beträgt 120 ms.
- Seite 10 • Sensor supply from AS-i (max. 100 mA) or external 24 V PELV volt- age source (black flat cable, max. 500 mA) • Resolution: 1 µA (AC2516, AC2566) or 1 mV (AC2517) • special features AC2566: stainless steel screws, Viton sealing...
- Seite 11 LED infrared receiver fixture infrared adapter LED red FAULT LED green PWR label M12 socket LED green AUX 4x LED yellow analogue inputs Pin 1: sensor supply +24 V Pin 2: AI+ analogue input Pin 3: sensor supply 0 V Pin 4: AI- analogue input 0 V Pin 5: functional earth Electrical connection...
- Seite 12 To do so, set the combined sensor accordingly (e.g. by selection of a switch point which cannot be reached or by the configuration "NPN switching"). Current measurement AC2516, AC2566 For all the following wiring diagrams the indicated pin connection refers to the analogue module.
- Seite 13 Connection of a 3-wire sensor without own supply Pin 1: sensor supply +24 V Pin 2: AI+ analogue input Pin 3: sensor supply 0 V analogue in Pin 4: AI- analogue input 0 V current Pin 5: functional earth Connection of a 4-wire sensor without own supply Pin 1: sensor supply +24 V Pin 2: AI+ analogue input analogue in...
- Seite 14 Voltage measurement AC2517 The parameter bit P0 is of no importance for the AC2517! Connection of a 2-wire sensor without own supply Pin 1: sensor supply +24 V Pin 2: AI+ analogue input Pin 3: sensor supply 0 V Pin 4: AI- analogue input 0 V Pin 5: functional earth Connection of a 3-wire sensor without own supply Pin 1: sensor supply +24 V...
- Seite 15 Operation AC2516, AC2566 Check whether the unit operates correctly. Display by LEDs: • LEDs yellow AI-1...AI-4 on: analogue signal in the measuring range • LEDs yellow AI-1...AI-4 flashing: analogue signal outside the measuring range, no sensor connected or wire break •...
- Seite 16 • if at least one of the analogue signals is outside the value range Measuring range of the analogue input modules The measuring ranges, the states of the LEDs and their meaning are indicated in the following tables: Analogue input module 4 ... 20 mA - AC2516, AC2566 Range Units Units LED AI1...AI4...
- Seite 17 Analogue input module 0 ... 10 V - AC2517 Range Units Units Meaning 0 ... 10 V dec. hex. analogue 0 ... 10 V 0000 ... 10000 0000 ... 2710 nominal range 10.001 V ... 10001 ... 11500 2711 ... 2CEC above nominal 11.5 V range...
- Seite 18 • Alimentation des capteurs via AS-i (max. 100 mA) ou alimentation externe en tension 24 V TBTP (câble plat noir, max. 500 mA) • Résolution: 1 µA (AC2516, AC2566) ou 1 mV (AC2517) • Particularité AC2566 : vis en acier inox, joint en Viton Montage / Adressage Pour l'emploi d'embases de câblage sans prise d'adressage (AC5000...
- Seite 19 LED récepteur infrarouge fixation adaptateur infrarouge LED rouge FAULT LED verte PWR étiquettes prise M12 LED verte AUX 4x LED jaune entrée analogique broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle Raccordement électrique...
- Seite 20 (p.ex. par la sélection d'un seuil de commutation qui ne peut pas être atteint ou la configuration NPN). Mesure de courant AC2516, AC2566 Pour tous les raccordements suivants le raccordement indiqué se réfè- re au module analogique.
- Seite 21 Raccordement d'un capteur 3 fils sans alimentation propre broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V entrée broche 5: terre fonctionnelle analogique courant Raccordement d'un capteur 4 fils sans alimentation propre broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique entrée analog.
- Seite 22 Mesure de tension AC2517 Le bit de paramètre P0 n'a pas d'importance pour le module AC2517! Raccordement d'un capteur 2 fils sans alimentation propre broche 1: alimentation capteurs +24 V broche 2: AI+ entrée analogique broche 3: alimentation capteurs 0 V broche 4: AI- entrée analogique 0 V broche 5: terre fonctionnelle Raccordement d'un capteur 3 fils sans alimentation propre...
- Seite 23 Fonctionnement AC2516, AC2566 Vérifier le bon fonctionnement de l'appareil. Affichage par LED : • LED jaunes AI-1...AI-4 allumées : signal analogique dans la plage de mesure • LED jaunes AI-1...AI-4 clignotant : signal analogique en dehors de la plage de mesure, aucun capteur raccordé...
- Seite 24 • si au moins l'un des signaux analogiques est en dehors de la plage de valeurs Plage de mesure des modules de sortie analogiques Les plages de mesure et leur signification sont indiqués dans les tableaux suivants: Module d’entrée analogiques 4...20 mA - AC2516, AC2566 Plage Unités déc. Unités hexa LED AI1...AI4 Signification 4 ...
- Seite 25 Module d’entrée analogiques 0...10 V - AC2517 Plage Unités déc. Unités hexa LED AI1...AI4 Signification 0 ... 10 V analogique 0 ... 10 V 0000 ... 10000 0000 ... 2710 allumée plage nominale 10,001 V ... 10001 ... 11500 2711 ... 2CEC allumée au-dessus de la 11,5 V...
