Beispiel
(Fortsetzung)

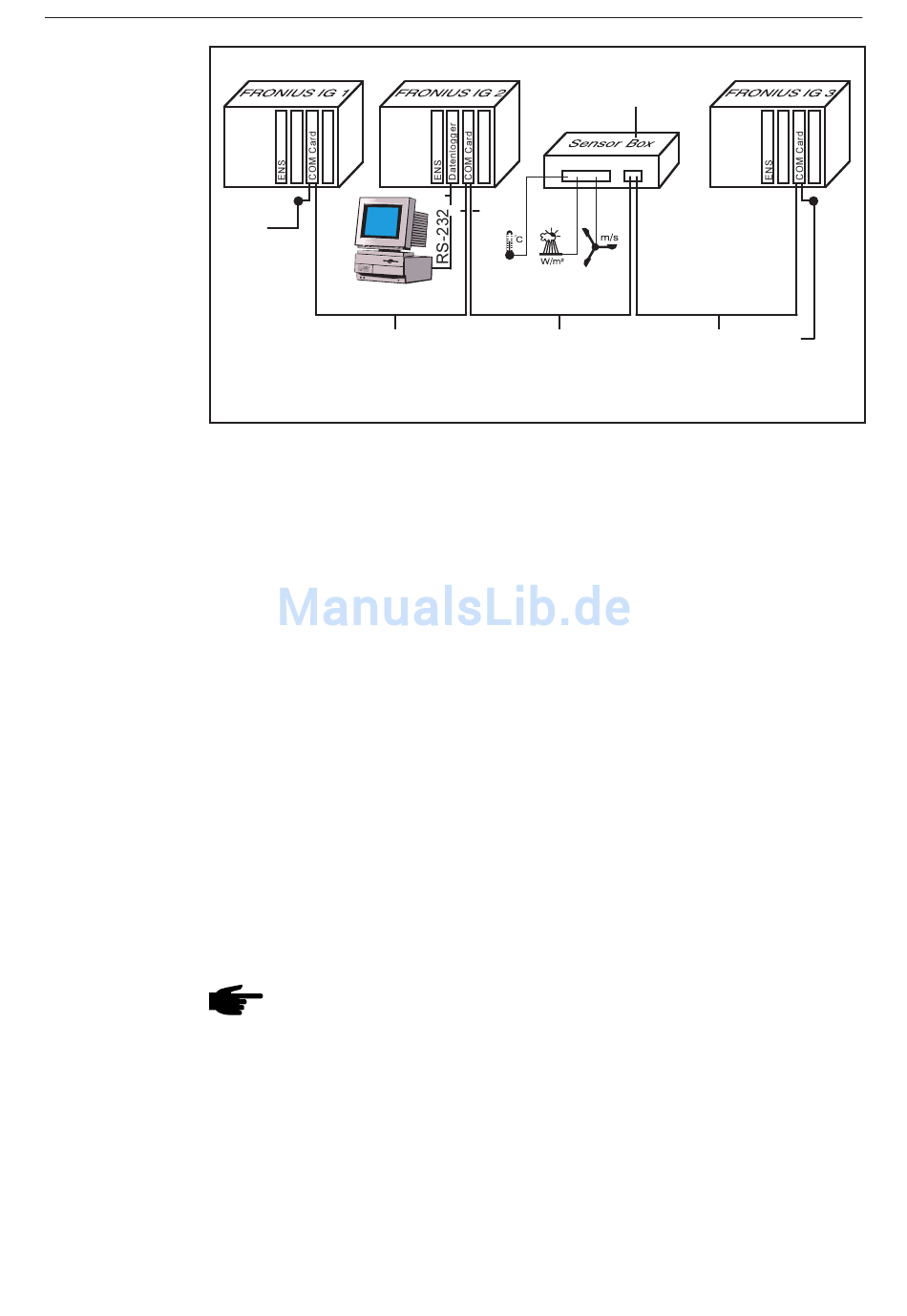

Beispiel 1: Ein FRONIUS IG mit kombinierter Datenlogger-/Busmaster-
karte
- Ausrüstung des FRONIUS IG mit Datenlogger-/Busmasterkarte und
Obwohl hier keine externe Kommunikation erfolgt, dient die Netzwerkkar-
te als Koppler zwischen dem internen Netzwerk des FRONIUS IG und
dem für das externe LocalNet ausgelegten Datenlogger.
Der Datenlogger besitzt zwei RS-232 Schnittstellen für die Verbindung mit
PC und Modem.
Beispiel 2: Datenanbindung mehrerer FRONIUS IG an einer kombinier-
ten Datenlogger-/Busmasterkarte
- Ausrüstung eines FRONIUS IG mit Datenlogger-/Busmasterkarte und
- Ausrüstung der übrigen FRONIUS IG mit jeweils einer COM Card (Ab-
Der Datenlogger besitzt zwei RS-232 Schnittstellen für die Verbindung mit
PC und Modem.
Nähere Informationen zu den einzelnen Systemerweiterungen befinden
sich in den entsprechenden Bedienungsanleitungen oder im Internet
unter www.fronius.com.
IN OUT
(5)
PC
(6)
(5) Abschlußstecker
(6) Datenkabel
einer Netzwerkkarte (Abbildung: FRONIUS IG 1)
einer Netzwerkkarte (Abbildung: FRONIUS IG 1)
bildung: Fronius IG 2 bis n)
Hinweis! Grundsätzlich ist die Anordnung der Steckkarten egal.
Folgendes ist jedoch zu beachten:
- Ein FRONIUS IG darf nur eine COM Card enthalten
- Ein Netzwerk darf nur einen Datenlogger enthalten
Sensor Box im
externen Gehäuse
PC
IN OUT
(6)
66
IN
IN OUT
(6) (5)
LocalNet
OUT
