2. DC-Stecker

Zur Erleichterung von Montage- und Wartungsarbeiten, erfolgt der An-
schluß der Solar-Module über eine berührungssichere Steckverbindung
mit wahlweise einem bis fünf Steckerpaaren.
- Den FRONIUS IG gemäß Kapitel „Montage" an der Wand befestigen
- Anschlußkabel mittels Zugentlastung fixieren
- Anschlußbereich schließen und Deckel montieren

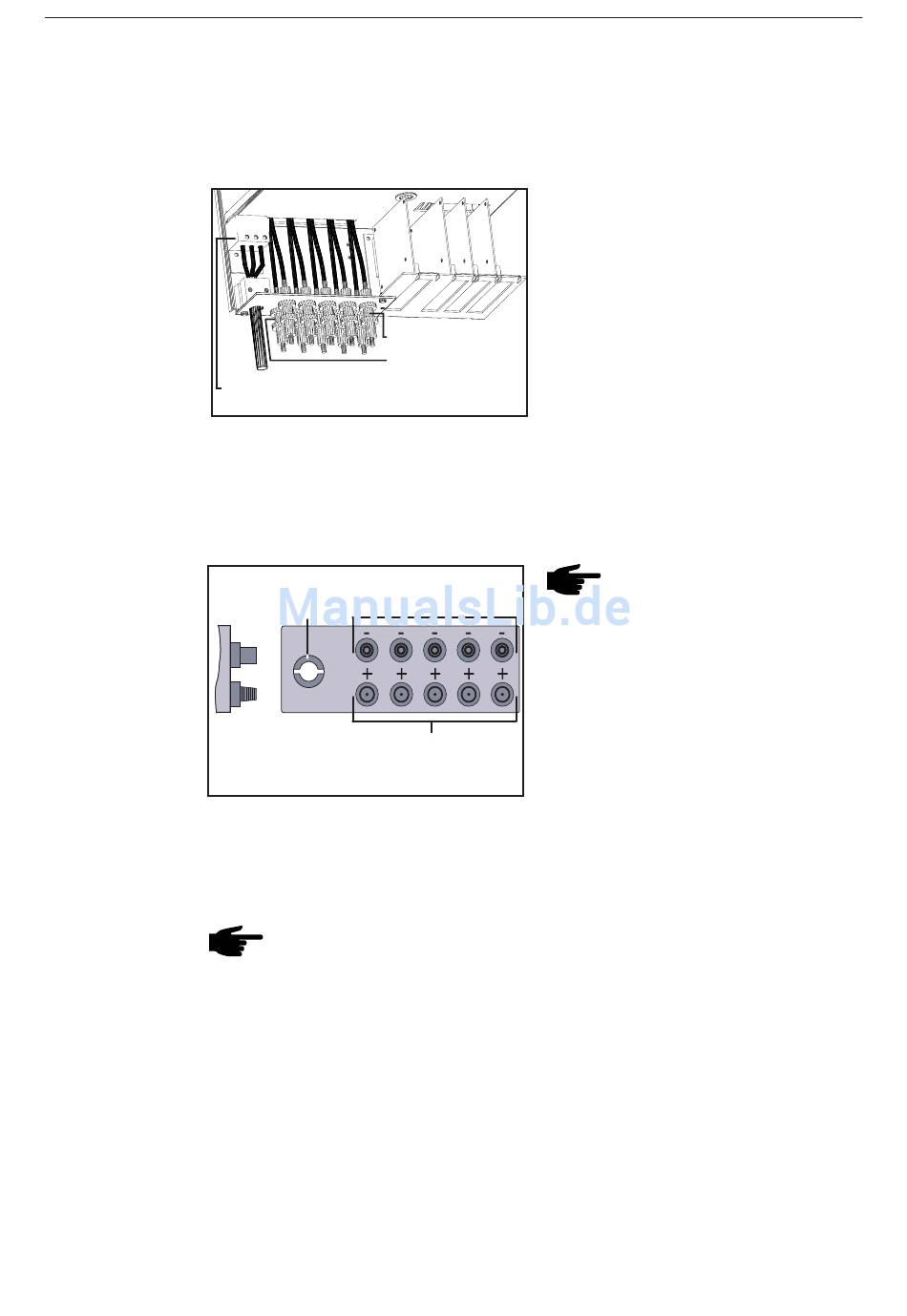

Beispiel für DC-Stecker: Multicontact Stecker
Anschlußleiste Multicontact mit 5 Steckerpaaren
Abbildung gilt auch für Anschlußleiste Multicontact
mit 1 bis 4 Steckerpaaren
- Multicontact Steckverbindungen am Plus- und am Minus-Pol der Strän-
- Die Stränge am FRONIUS IG anstecken
Wird dieser Hinweis nicht beachtet, können die Steckkontakte beschädigt
werden.
Kommt es beim Abstecken zu einem Lichtbogen, sind sowohl Stecker als
auch Buchse auszutauschen. Beschädigte Multicontact Stecker dürfen
nicht mehr zum Einsatz kommen.
PE N L1
Buchsen DC -
Stecker DC +
Klemmleiste für die Adern
des Anschlußkabels (AC)
Buchsen Multicontact -
Zugentlastung für
Anschlußkabel
Stecker Multicontact +
ge von den Solar-Modulen montieren
Hinweis! Die Multicontact Stecker niemals während des Einspei-
sebetriebes des FRONIUS IG von den Steckkontakten trennen.
Vor dem Abstecken der Stränge immer zuerst die Netzversorgung
trennen oder den FRONIUS IG in den Standby-Betrieb schalten.
- Anschlußbereich öffnen - siehe
Kapitel „Gehäuse öffnen"
- 3-poliges Anschlußkabel für das
öffentliche Netz durch Anschluß-
platte und Zugentlastung führen
und in die Klemmleiste einschie-
ben
- Die Adern des Anschlußkabels
gemäß Klemmenbezeichnung
anschließen
58
Hinweis! Vergewissern Sie
sich bei der Montage der
Steckverbindungen Multi-
contact, für den Anschluß
der Solar-Module, daß die
Polarität der Solar-Module
mit den Symbolen „+" und „-
" übereinstimmt.
Anschluß
