3. DC-Stecker Zur Erleichterung von Montage- und Wartungsarbeiten erfolgt der An-
und AC- schluß der Solar-Module und des Stromnetzes über Steckverbindungen.
Steckver- Je nach Ausführung, stehen für den Anschluß der Solar-Module bis zu
bindung fünf DC-Steckerpaare zur Verfügung. Der Anschluß des Stromnetzes
erfolgt mittels einer berührungssicheren, verriegelbaren AC-Steckverbin-
dung.
- Den FRONIUS IG gemäß Kapitel „Montage" an der Wand befestigen
5 mm
INSTALLATIONSANLEITUNG
Hinweis! Für die AC-Steckverbindung sind nur Kabel bis zu einem
Querschnitt von 4 mm² zulässig.
20 mm
Anschluß Erdleiter (gelb/grün)

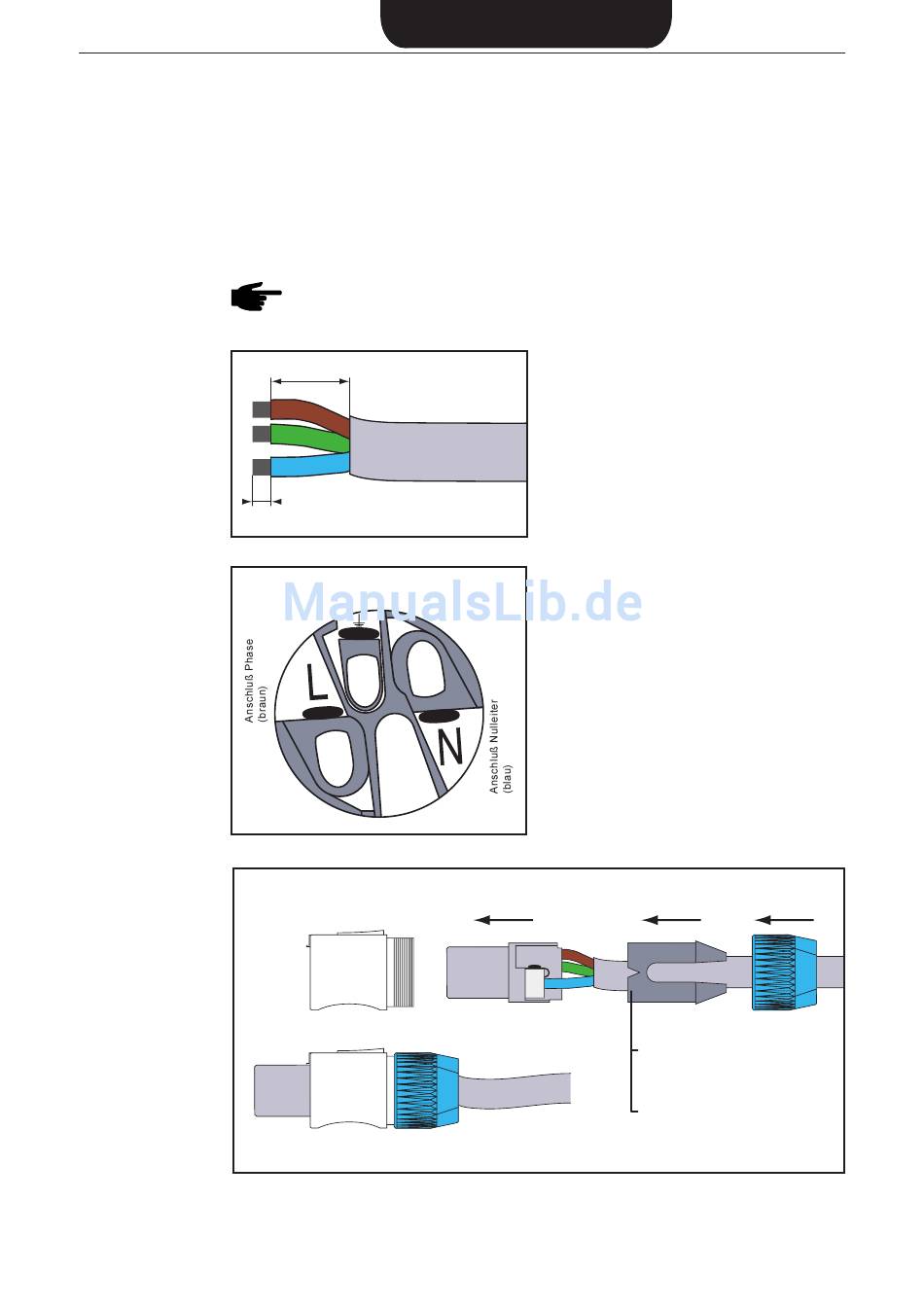

Für die AC-Steckverbindung, das
Netzkabel gemäß Abbildung abiso-
lieren.
Die AC-Steckverbindung wie folgt
montieren:
- Teil (3) und Teil (2) gemäß unten-
stehender Abbildung auf das
Netzkabel aufschieben
- Adern des Netzkabels gemäß
nebenstehender Abbildung am
AC-Stecker anschließen
(1)
59
Anschluß
(2) (3)
weiß: für Netzkabel mit 5 bis
11 mm Durchmesser
schwarz: für Netzkabel mit
9,5 bis 15 mm Durchmesser
