- AC-Steckverbindung zusammensetzen
3. DC-Stecker
- AC-Steckverbindung am FRONIUS IG anstecken und verriegeln
und AC-
Steckver-
Hinweis! Die AC-Steckverbindung nur im spannungsfreien Zustand lö-
bindung
sen, nachdem die Sicherung in der Hausverteilung getrennt wurde.
(Fortsetzung)

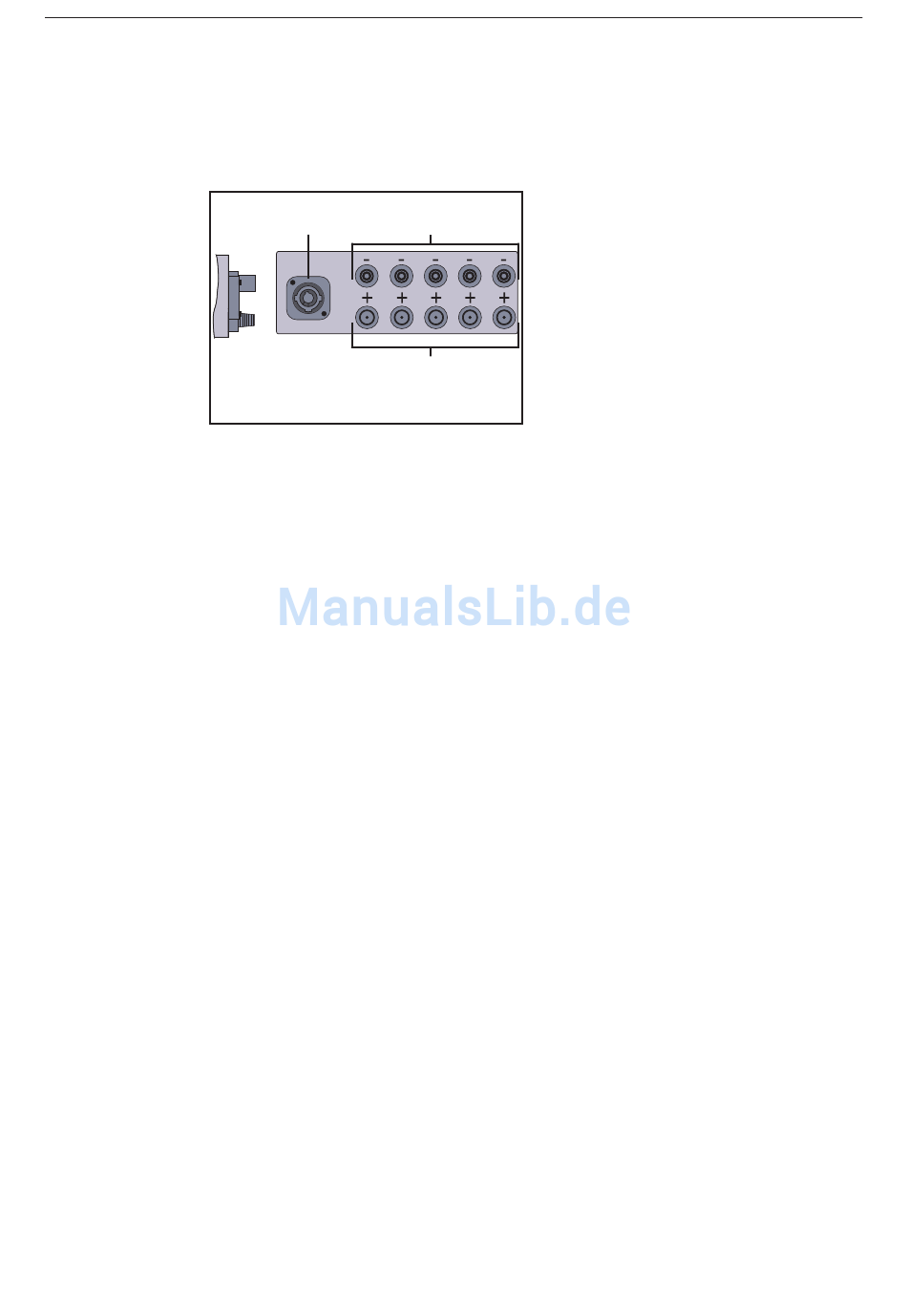

Anschlußleiste Multi-Contact mit 5 DC-Steckerpaaren
Abbildung gilt auch für Anschlußleiste Multicontact
mit 1 bis 4 DC-Steckerpaaren
- DC-Steckverbindungen am Plus- und am Minus-Pol der Stränge von
- Die Stränge am FRONIUS IG anstecken
Hinweis! Die DC-Steckverbindungen niemals während des Einspeisebe-
triebes des FRONIUS IG von den Steckkontakten trennen. Vor dem Ab-
stecken der Stränge immer zuerst die Sicherung in der Hausverteilung
trennen.
Wird dieser Hinweis nicht beachtet, können die Steckkontakte beschädigt
werden.
Kommt es beim Abstecken zu einem Lichtbogen, sind sowohl Stecker als
auch Buchse auszutauschen. Beschädigte DC-Steckverbindungen dürfen
nicht mehr zum Einsatz kommen.
AC-Steckverbindung Buchsen Multicontact -
Stecker Multicontact +
den Solar-Modulen montieren
Hinweis! Vergewissern Sie sich
bei der Montage der DC-Steckver-
bindungen, für den Anschluß der
Solar-Module, daß die Polarität der
Solar-Module mit den Symbolen
„+" und „-" übereinstimmt.
60
Anschluß
