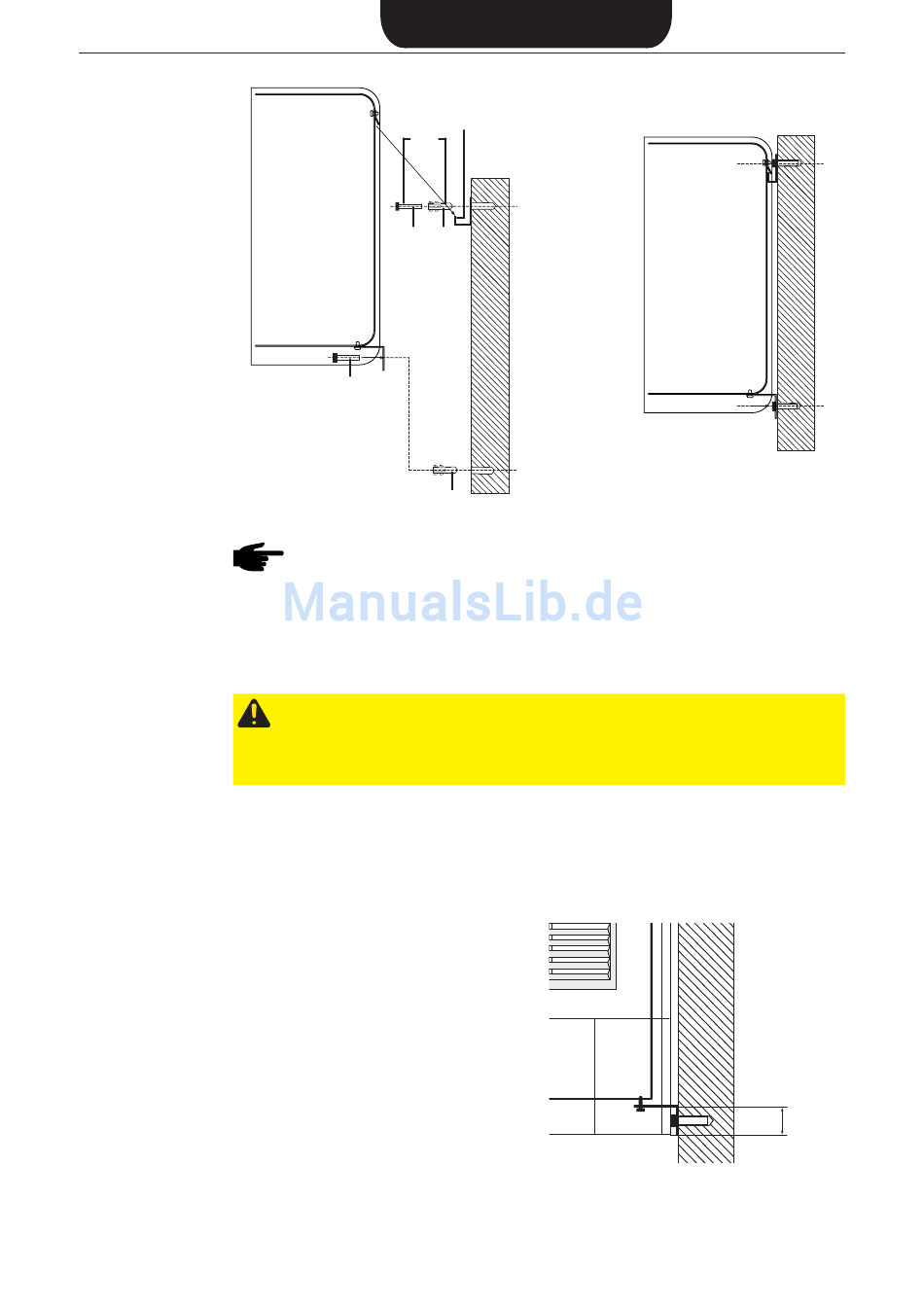

Wandhalte-
rung für Au-
ßengehäuse
montieren
(Fortsetzung)
- Teil (1) der Wandhalterung mittels geeigneten Schrauben (3) und Dü-
beln (4) an einem festen Untergrund montieren
- Am FRONIUS IG Anschlußbereich öffnen (Kapitel „Gehäuse öffnen")
- Teil (2) der Wandhalterung mittels geeigneten Schrauben und Dübeln
montieren.
- AC- und DC-Kabel montieren, wie in Kapitel „Anschluß" beschrieben
Wichtig! Wird unterhalb des
FRONIUS IG ein Kabelkanal mon-
tiert, ist folgendes zu beachten:
- Unterkante FRONIUS IG befin-
det sich exakt 26 mm unterhalb
der Oberkante von Teil (2) der
Wandhalterung
INSTALLATIONSANLEITUNG
(1)
(2x)
(4) (5)
(4)
(5)
Hinweis! Da für jeden Untergrund andere Dübel und Schrauben
erforderlich sind, liegen diese nicht bei.
Vorsicht! Gefahr durch herabfallendes Gerät, wenn der FRONIUS
IG nicht mittels Teil (2) der Wandhalterung gesichert wird. FRONIUS
IG in Teil (1) der Wandhalterung einhängen und mittels Teil (2) der
Wandhalterung sichern.
55
Montage
26 mm
