Übersicht
Außengehäu-
se
(1)
(2)
(8)
(1)

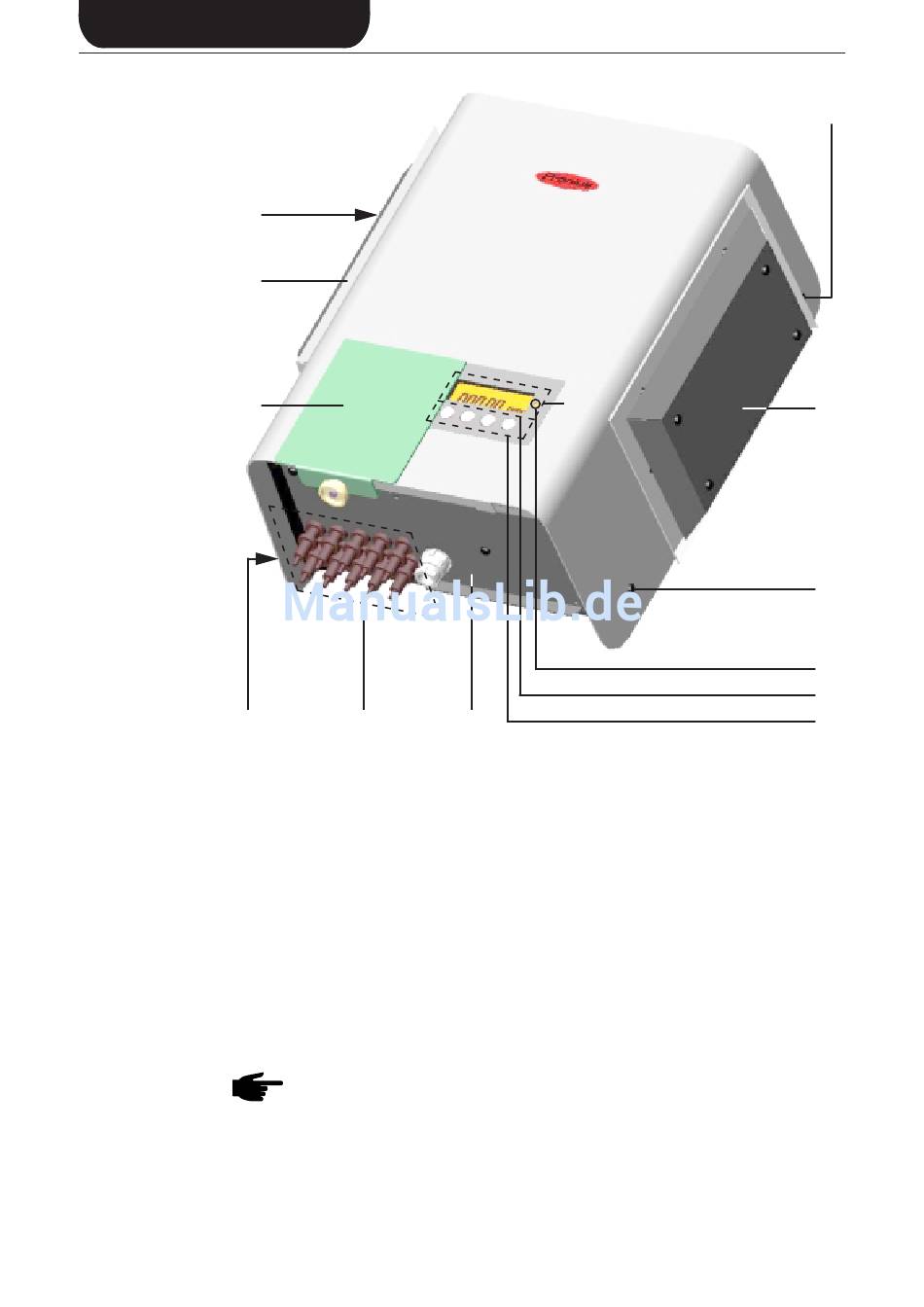

(1) Befestigungsschrauben für Gehäuse
(2) Lüftungs-Hauben
(3) LED für Betriebszustand
(4) Display außen (Option)
(5) Tastenfeld außen (Option)
(6) Abdeckung AC-Anschluß und Steckkartenplätze
(7) Anschlußleiste Multicontact
(8) Abdeckschieber zum Schutz der Tasten und des Displays vor Son-
(7)
neneneinstrahlung.
Hinweis! Bei direkter Sonneneinstrahlung empfehlen wir, den
Abdeckschieber vor das Display zu schieben.
