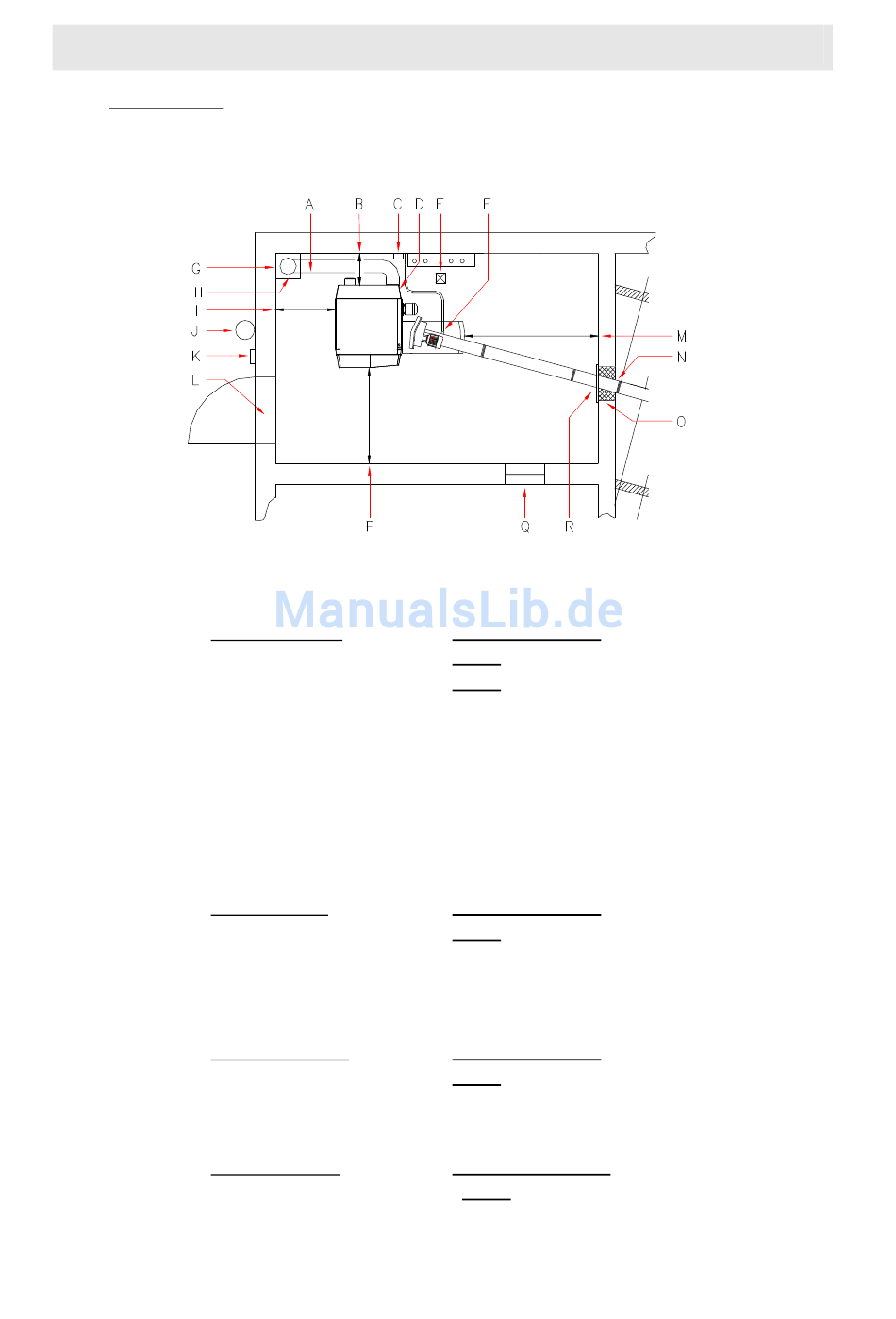

Aufstellungsort
Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes
Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts
zugänglich sein. Die Ausladung der Füllraumtür muss freigehalten werden.
A →
Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
möglichst nahe am Kaminanschluss – die örtlichen Vorschriften beachten – mögliche Staubbildung
B →
Abstand HINTEN
C →
Ablauf für thermische Übertemperatursicherung
D →
Netzanschluss 400V 13A
E →
Abfluss
F →
Sprinklereinrichtung 55° C
G →
Kamin
feuchte unempfindlicher Schamotte-Kamin empfohlen
H →
Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
ca. 50 cm unter dem Kaminanschluss – die örtlichen Vorschriften beachten
Abstand LINKS
I →
J →
Feuerlöscher
K →
Fluchtschalter
L →
Brandschutztür
M →
Abstand RECHTS
N →
HLE
händisch auszulösende Löscheinrichtung
O →
Mauerdurchbruch
P →
Abstand VORNE
Q →
Verbrennungsluftzufuhr
R →
TÜB
Warneinrichtung bei zu hoher Schneckentemperatur
70 cm mindestens
ideal
50 cm
möglich
60 cm
muss angeschlossen werden
70 cm mindestens
ideal
40 cm
möglich
6 kg Füllgewicht EN3
Not-Aus
T30 / EI
30-C absperrbar und selbsttätig schließend
2
70 cm mindestens
ideal
40 cm
möglich
Höhe 70 cm / Breite 45 cm
100 cm mindestens
ideal
80 cm
möglich
ohne Auto-Asche-Saugsystem
mit Auto-Asche-Saugsystem
9
