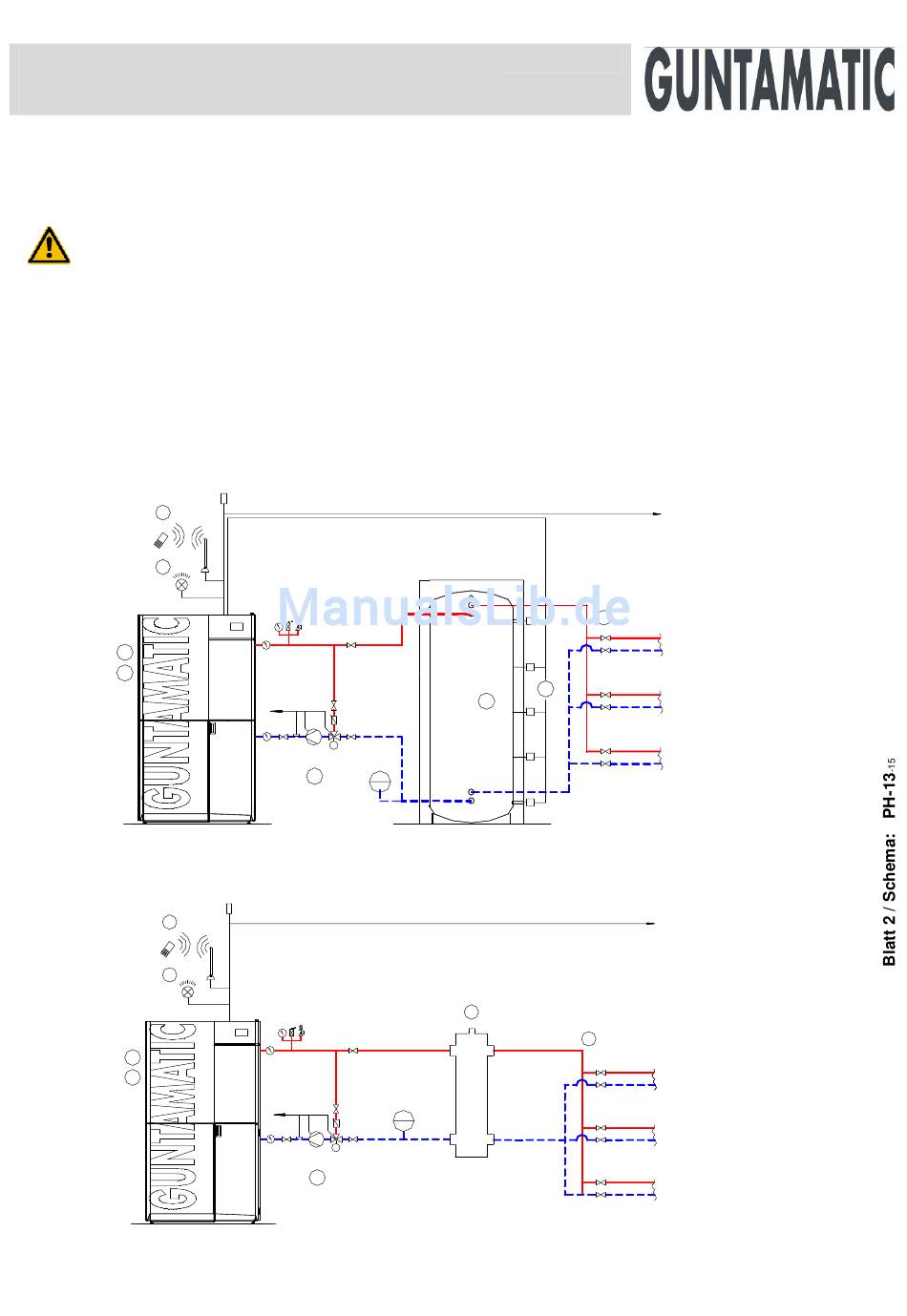

Objektversorgung für maximal 3 Gebäude
Fernleitungsfunktion ZUP, LAP oder PUP
Blatt 1 / Schema: PH-13
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
Netzanschluss 400 VAC / 13 A;
•
pro Anlage nur einen Außenfühler anschließen;
•
(wenn möglich am Heizkessel)
pro Anlage 3 Wandgeräte Set-MK261 möglich;
•
pro Anlage 3 digitale Raumstationen möglich;
•
pro Heizkreis ein analoges Raumgerät möglich;
•
Heizraumvarianten
12
16
1
2
Einstellung HP0 = Pufferpumpe
12
16
1
2
Einstellung HP0 = Z-Pumpe
48
-15
AF
M
>55°C
RL HP0 RLM
8
AF
M
>55°C
RL HP0 RLM
8
1. Feuerung Powerchip
2. Zugregler RE mit Ex-Klappe
3. Regelung Wandgerät Set-MK261
4. Warmwasserspeicher ECO
5. Mischer Stellmotor
6. Raumgerät / Raumstation
7. Pufferspeicher PS / PSF / 2PS
8. Rücklaufanhebegruppe
9. Zirkulationseinheit
10. Pufferspeicherfühler
11. Flansch und Wärmetauscher
12. GSM-Modul
13. Hydraulische Weiche
14. Fernleitung und Fernleitungspumpen
15. Rohrleitungssystem
16. Störmeldelampe (Schaltplan beachten)
CAN−Bus
15
T3
T5
HP0 / 2PS
10
7
T6
T7
T2
CAN−Bus
13
15
laut Preisliste
laut Preisliste
S30-030
laut Preisliste
S50-501
laut Preisliste
laut Preisliste
laut Preisliste
045-250
S70-003
laut Preisliste
S15-002
bauseits
bauseits
bauseits
bauseits
ZUP / LAP
ZUP / LAP
ZUP / LAP
ZUP / PUP
ZUP / PUP
ZUP / PUP
