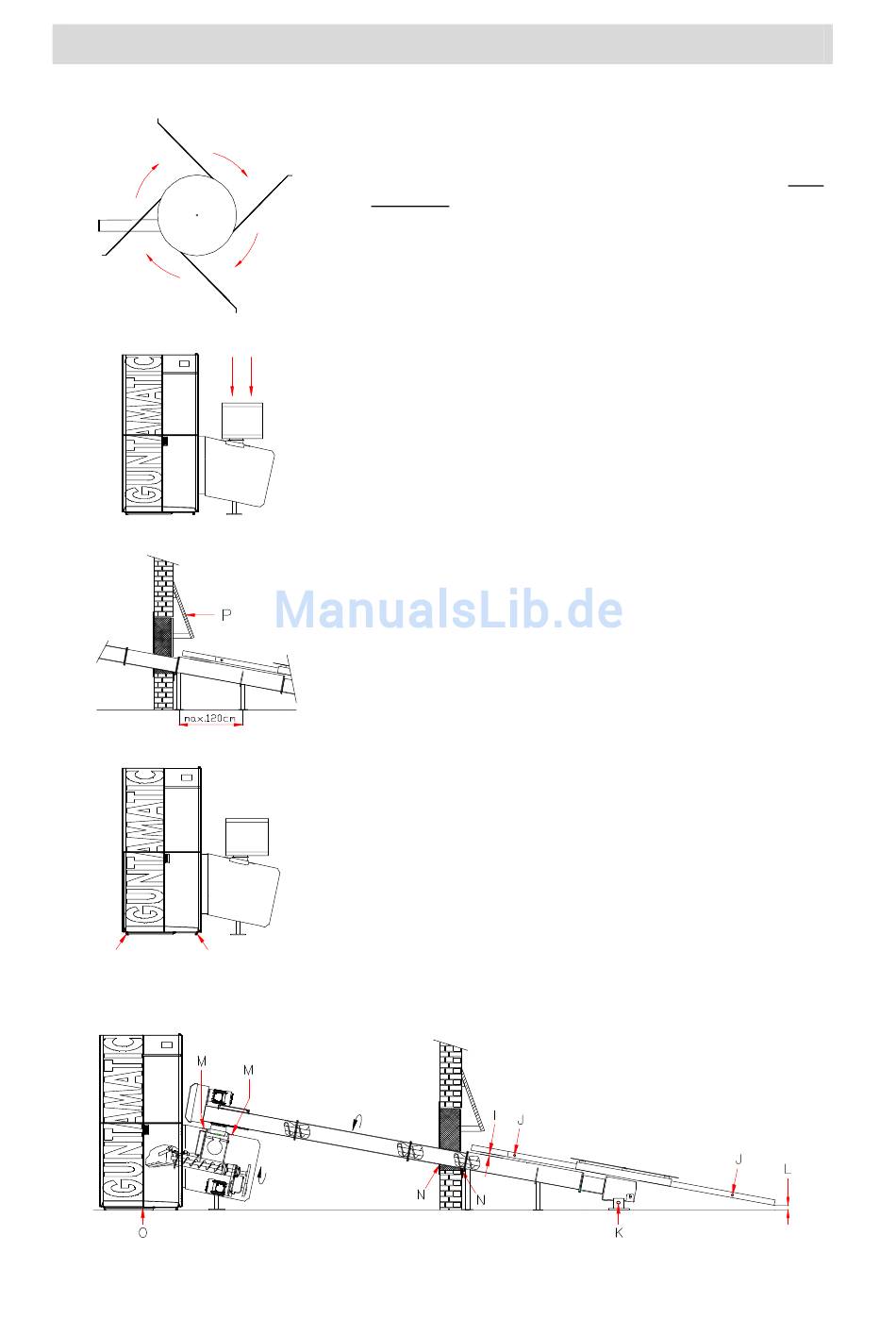

8. Das Rührwerk dreht im Uhrzeigersinn, siehe Abb.5. Die
Federarme am Rührwerk so montieren, dass jeweils die
längsten gegenüber montiert sind. Die Federarme müssen
15-20 mm über der Entnahmeschnecke laufen, siehe (I)
Abb. 9. Die Schrauben (J) Abb.9 an den Federarmen nicht
festziehen. Die Füße (K) Abb.9 am Rührwerk müssen so
eingestellt werden, dass der längste Federarm ca. 3 - 4 cm
über dem Boden läuft, siehe (L) Abb.9.
9. Die Antriebseinheit mit Schrauben M10 x 100/140 mm,
siehe (M) Abb.9, an der Stokereinheit luftdicht festziehen.
Die Antriebseinheit immer gerade montieren. Siehe Abb. 6.
10. Das Rührwerk mittig im Lagerraum so platzieren, dass die
Federarme einige cm Abstand zu den Lagerraumwänden
haben. Das Rührwerk am Lagerraumboden festschrauben.
11. Die Austragschnecke im Lagerraum mit den mitgelieferten
Stützen in der Austragschneckenmitte und vor dem Mauer-
durchbruch abstützen - maximaler Abstand zwischen den
Stützen 120 cm. Die Stützen müssen an den Flanschen,
bzw. am Stützwinkel der Schnecke anliegen. Dämpfende
Unterlagen zur Vermeidung von Schallübertragung unter-
legen. Die Stützen in der Höhe so einstellen, dass die
Schnecke gut aufliegt. Die Stützen am Boden fest-
schrauben. Siehe Abb.7.
12. Den Mauerdurchbruch unten, siehe (N) Abb.9, um die
Austragschnecke mit Steinwolle verschließen und die
Öffnung mit den mitgelieferten Abdeckplatten beidseitig
abdecken. Dazu die Perforierungen der Abdeckplatten
entsprechend ausbrechen.
13. Die Bodenblech Montagewinkel mit M8 x 16 Schrauben am
Kessel festschrauben, siehe Abb.8, und das Bodenblech
mit Isolierung unten einschieben, siehe (O) Abb.9.
14. Die Abschottung (P), der Revisionsöffnung, siehe Abb.7, ist
bauseits herzustellen
Ausfließen von Brennstoff in den Heizraum. 40 cm über der
Austragschnecke, 40 cm von der Lagerraumwand entfernt
und 80 cm breit, ist eine 3 cm starke Brettschräge im
Winkel von ca. 20° zu montieren. Die Konstruktion muss
ausreichend befestigt und an der Unterseite ausreichend
abgestützt werden.
und verhindert unkontrolliertes
