Guntamatic POWERCHIP Installationshandbuch Seite 25

S
Q
Q
R
Abb.12
T
U
V
Abb.13
W
Abb.14

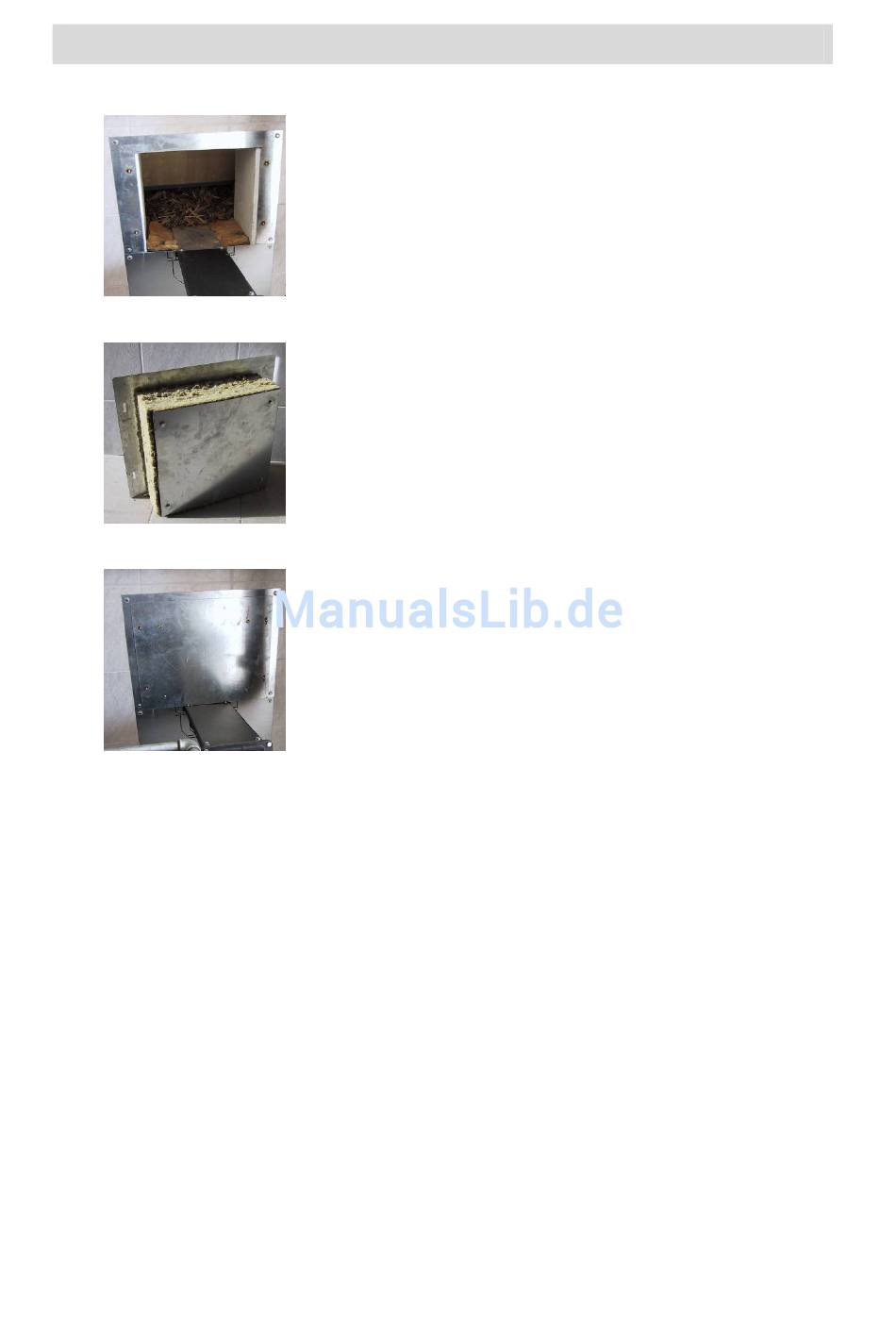

17. Die Montage der Wandverkleidung mit Revisionsöffnung
wie folgend beschrieben durchführen. Die im Lageraum
montierte Abschottung (P), siehe Abb.7, verhindert beim
Öffnen der Revisionsöffnung ein unkontrolliertes Ausfließen
des gelagerten Brennstoffes.
Die Austragschnecke unten mit Steinwolle ausfüllen.
•
Siehe (Q) Abb.12
Die Abdeckplatten (R) innen und außen montieren.
•
Siehe Abb.12
Das Abdeckplattenoberteil (S) befestigen.
•
Siehe Abb.12
Den Steinwolleblock (T) auf Größe der Lagerraum-
•
öffnung schneiden. Siehe Abb.13
Den Steinwolleblock (T), wie in Abb.13 zu sehen,
•
mittels mitgelieferter Sechskantschrauben zwischen
Revisionsöffnungsvorderseite (U) und Revisions-
öffnungsrückseite (V) montieren.
Den fertig montierten Revisionsdeckel (W) einsetzen
•
und mittels Flügelmuttern verschrauben.
25
