bis 50 kW Kesselleistung
Hoch-/ Niedertemperaturanlage mit Pufferspeicher PSF

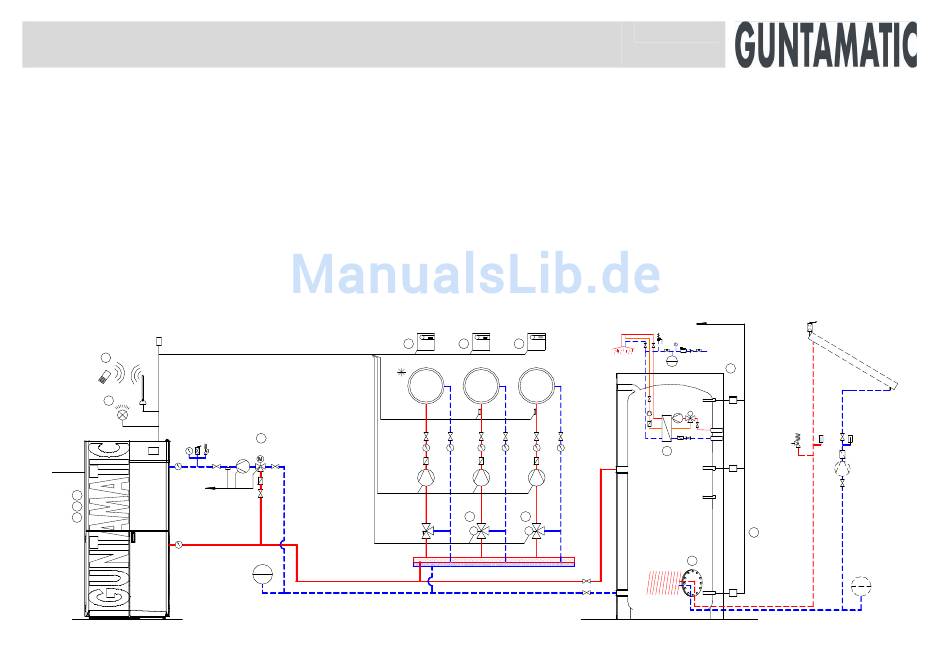

Schema: PH-02
-15
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
*
Der Heizkreis kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden.
Der Heizkreis kann mit einem Raumgerät raumtemperaturgesteuert betrieben werden.
AF
7
9
400VAC
>55°C
1
2
3
Einstellung HP0 = Pufferpumpe
RG0
8
RL
HP0
RLM
HKP0
RG1
RG2
6
6
6
HK0
HK1
HK2
VF1
VF2
HKP1
HKP2
5
5
M
M
1.
Feuerung Powerchip
2.
Zugregler RE mit Ex-Klappe
3.
Regelung Set-MKR
4.
Pufferspeicher PSF
5.
Mischer Stellmotor
6.
Raumgerät / Raumstation
7.
GSM-Modul
8.
Rücklaufanhebegruppe RA50 A
9.
Störmeldelampe (Schaltplan beachten)
10. Flansch und Wärmetauscher
11. 2 Stück Pufferfühler
12. Zirkulationseinheit
POWERCHIP
KW
WW
4
SF
230VAC
12
T3
11
10
T2
laut Preisliste
laut Preisliste
S30-031
laut Preisliste
S50-501
laut Preisliste
S15-002
H39-021
bauseits
laut Preisliste
S70-003
045-250
38
