Guntamatic POWERCHIP Installationshandbuch Seite 14

Deckenbefüllschnecke
Mauerduchbruch
14
Der Antriebsmotor und die nötige Elektroinstallation müssen
außerhalb des Lagerraumes montiert werden. Ein ver-
sperrbarer NOT-AUS-Schalter mit Motorschutzfunktion muss in
unmittelbarer Nähe des Befüllschachtes montiert werden.
Lagerraumtüren müssen
welcher die Stromversorgung der Befüllschnecke beim Öffnen
der Tür unterbricht, gesichert werden. Der Befüllschacht ist mit
einem Gitterrost zu sichern.

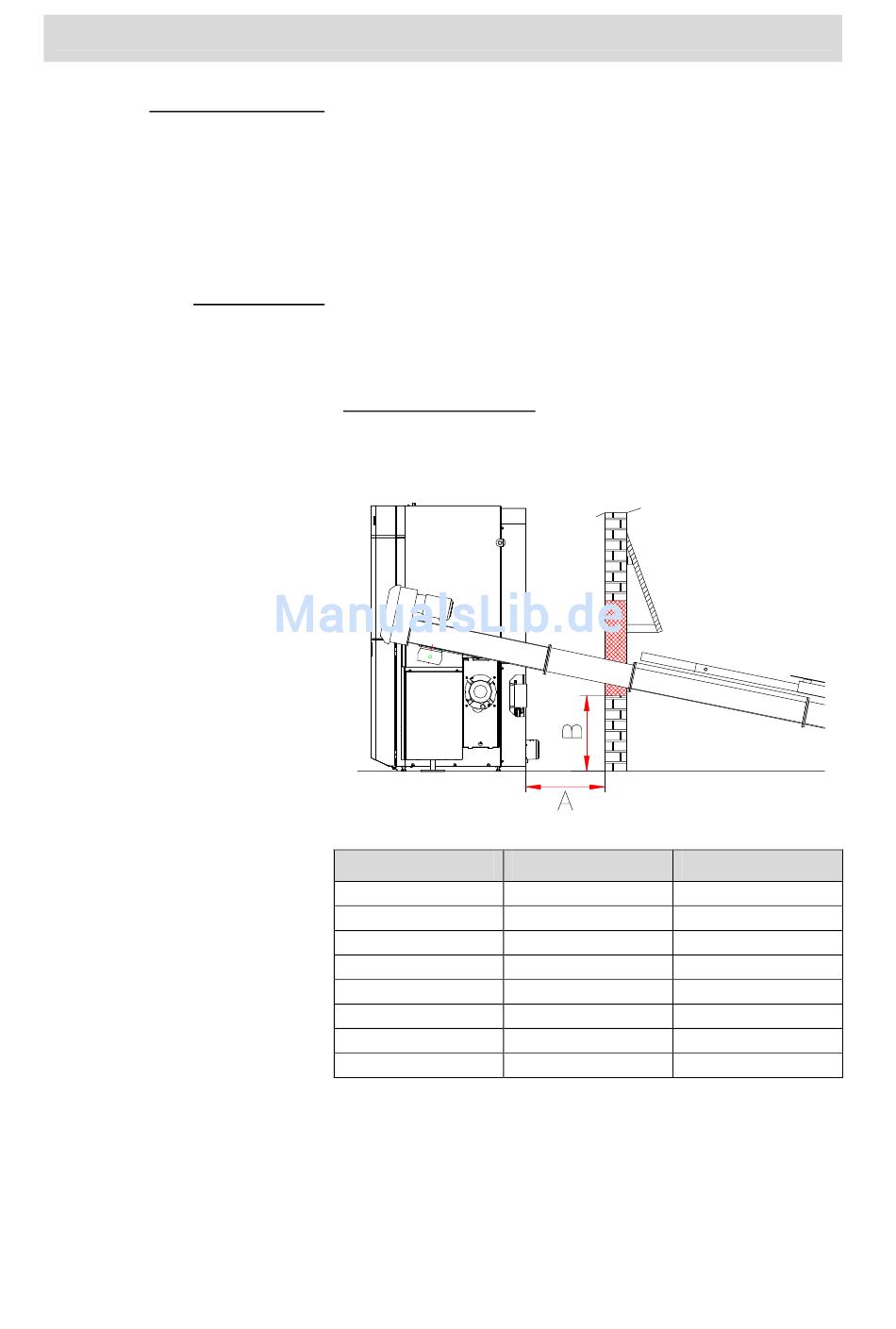

In folgender Maßtabelle finden Sie Maße zur Positionierung
des Mauerdurchbruches. Die Maße beziehen sich auf den
serienmäßigen Auslieferungszustand der Austragung:
Serienmäßig = Austrageinheit + 0,55 m Trog und Rührwerk.
Maße Mauerdurchbruch:
Breite 45 cm
Höhe 70 cm
Rührwerk
1,5 m
2,0 m
2,5 m
3,0 m
3,5 m
4,0 m
4,5 m
5,0 m
mit einem Türkontaktschalter,
Maß A
50 cm
50 cm
50 cm
50 cm
50 cm
50 cm
50 cm
50 cm
Maß B
37 cm
41 cm
44 cm
47 cm
50 cm
53 cm
54 cm
55 cm
