ab 50 kW Kesselleistung
- Hoch-/ Niedertemperaturanlage mit Fernleitung
Achtung:
Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus
sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers!

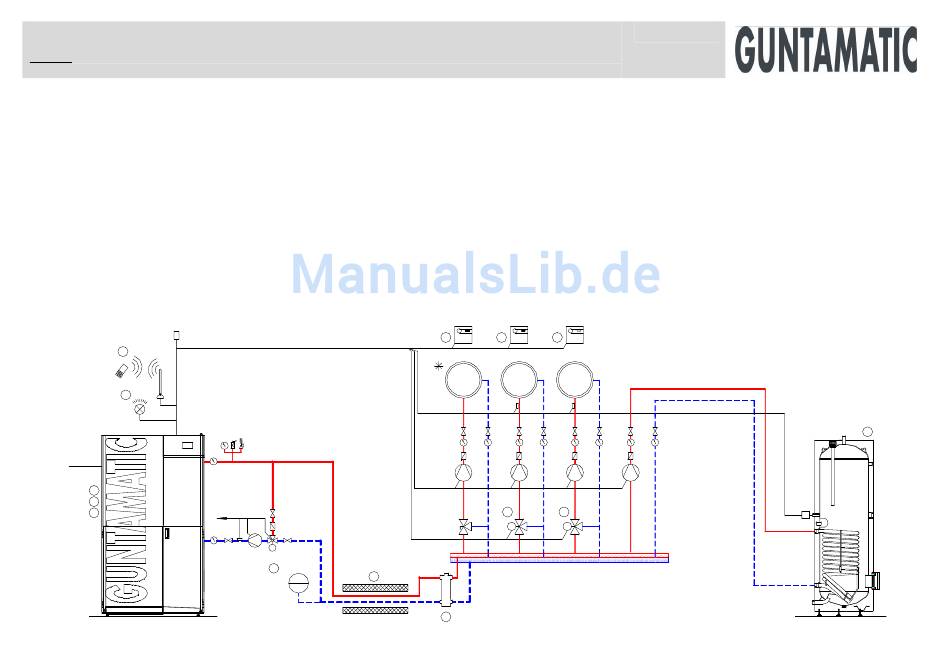

Schema: PH-11
-15
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
*
Der Heizkreis kann mit einem Festwertregler für ein Niedertemperaturheizsystem eingesetzt werden.
Der Heizkreis kann mit einem Raumgerät raumtemperaturgesteuert betrieben werden.
AF
7
9
400VAC
1
2
3
>55°C
Einstellung HP0 = Z-Pumpe
M
RL
HP0
RLM
8
11
RG0
RG1
RG2
6
6
6
HK0
HK1
HK2
VF1
VF2
HKP0
HKP1
HKP2
SLP0
5
5
M
M
10
1.
Feuerung Powerchip
2.
Zugregler RE mit Ex-Klappe
3.
Regelung Set-MKR
4.
Warmwasserspeicher ECO
5.
Mischer Stellmotor
6.
Raumgerät / Raumstation
7.
GSM-Modul
8.
Rücklaufanhebegruppe RA100 A
9.
Störmeldelampe (Schaltplan beachten)
10. Hydraulische Weiche
11. Fernleitung
SF0
laut Preisliste
laut Preisliste
S30-031
laut Preisliste
S50-501
laut Preisliste
S15-002
H39-023
bauseits
bauseits
bauseits
4
46
