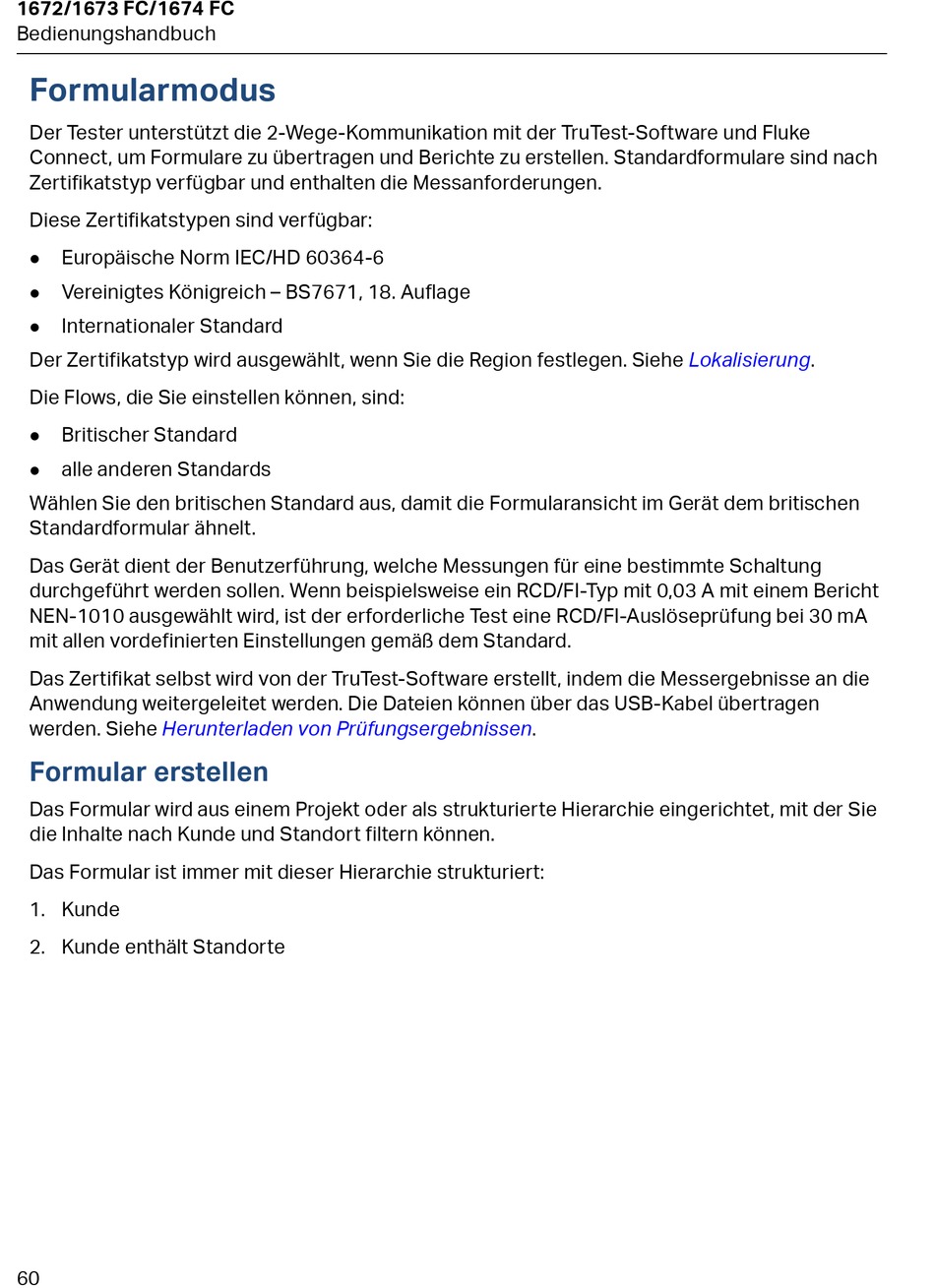

1672/1673 FC/1674 FC
Bedienungshandbuch
Formularmodus
Der Tester unterstützt die 2-Wege-Kommunikation mit der TruTest-Software und Fluke
Connect, um Formulare zu übertragen und Berichte zu erstellen. Standardformulare sind nach
Zertifikatstyp verfügbar und enthalten die Messanforderungen.
Diese Zertifikatstypen sind verfügbar:
Europäische Norm IEC/HD 60364-6
Vereinigtes Königreich – BS7671, 18. Auflage
Internationaler Standard
Der Zertifikatstyp wird ausgewählt, wenn Sie die Region festlegen. Siehe Lokalisierung.
Die Flows, die Sie einstellen können, sind:
Britischer Standard
alle anderen Standards
Wählen Sie den britischen Standard aus, damit die Formularansicht im Gerät dem britischen
Standardformular ähnelt.
Das Gerät dient der Benutzerführung, welche Messungen für eine bestimmte Schaltung
durchgeführt werden sollen. Wenn beispielsweise ein RCD/FI-Typ mit 0,03 A mit einem Bericht
NEN-1010 ausgewählt wird, ist der erforderliche Test eine RCD/FI-Auslöseprüfung bei 30 mA
mit allen vordefinierten Einstellungen gemäß dem Standard.
Das Zertifikat selbst wird von der TruTest-Software erstellt, indem die Messergebnisse an die
Anwendung weitergeleitet werden. Die Dateien können über das USB-Kabel übertragen
werden. Siehe
Herunterladen von
Formular erstellen
Das Formular wird aus einem Projekt oder als strukturierte Hierarchie eingerichtet, mit der Sie
die Inhalte nach Kunde und Standort filtern können.
Das Formular ist immer mit dieser Hierarchie strukturiert:
1. Kunde
2. Kunde enthält Standorte
60
Prüfungsergebnissen.
