Erdwiderstandsmessungen (1673 FC und 1674 FC)
Die Erdungswiderstandsmessung ist eine Dreileiterprüfung, bestehend aus zwei Erdspießen
und dem zu prüfenden Erder. Diese Prüfung erfordert einen Zubehör-Spießsatz. Verbindungen
gemäß
Abbildung 21
Die beste Genauigkeit wird erzielt, wenn der mittlere Anschluss bei ca. 62 % des
Abstands zum entfernten Anschluss positioniert wird. Die Anschlüsse sollten auf einer
geraden Linie liegen. Die Messleitungen sollten räumlich getrennt sein, um eine
wechselseitige Kopplung zu vermeiden.
Für die Prüfung den zu prüfenden Erder vom elektrischen System trennen. Den
Erdungswiderstand nicht an einem spannungsführenden System messen.

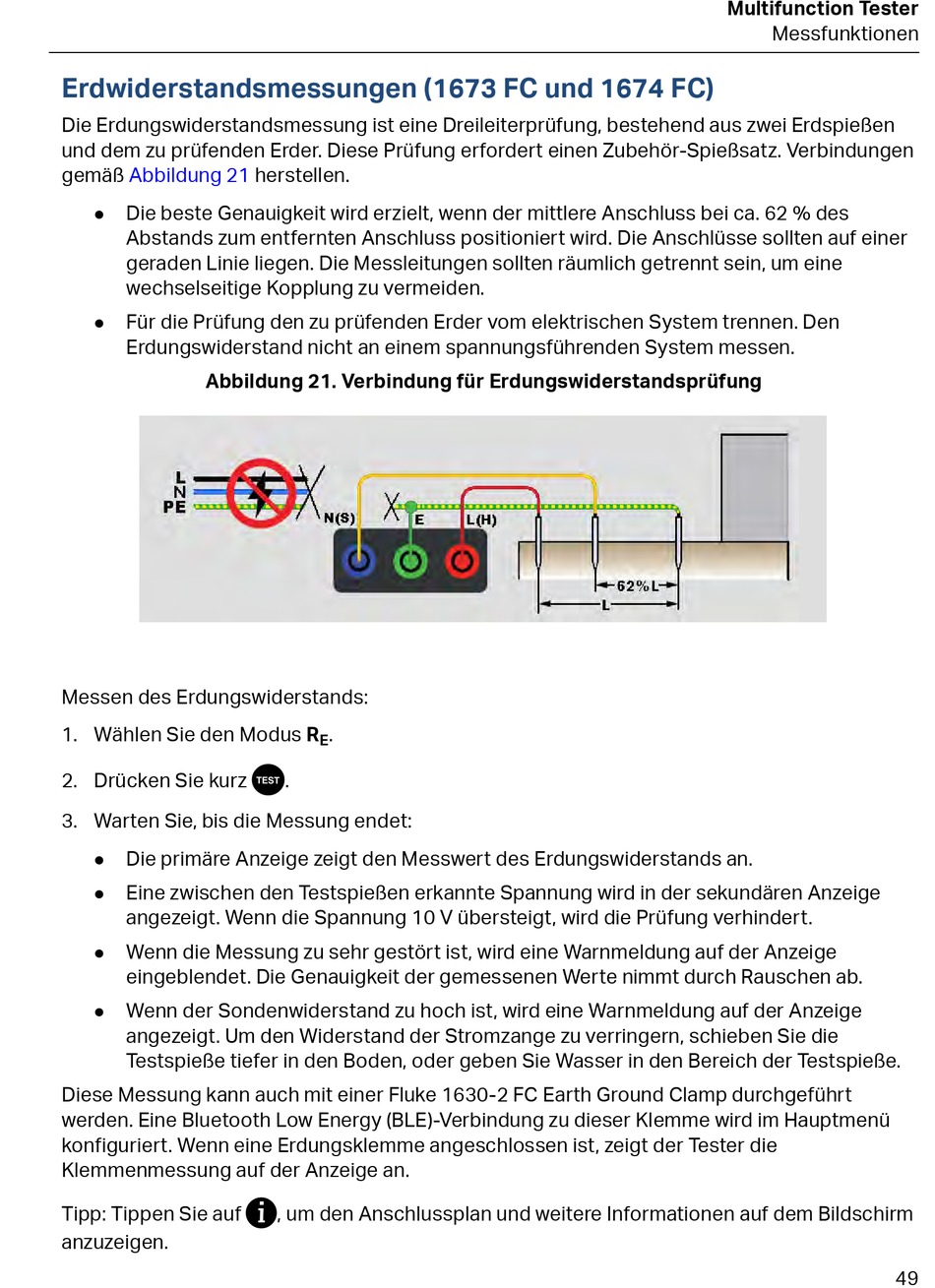

Abbildung 21. Verbindung für Erdungswiderstandsprüfung
Messen des Erdungswiderstands:
1. Wählen Sie den Modus R
2. Drücken Sie kurz
3. Warten Sie, bis die Messung endet:
Die primäre Anzeige zeigt den Messwert des Erdungswiderstands an.
Eine zwischen den Testspießen erkannte Spannung wird in der sekundären Anzeige
angezeigt. Wenn die Spannung 10 V übersteigt, wird die Prüfung verhindert.
Wenn die Messung zu sehr gestört ist, wird eine Warnmeldung auf der Anzeige
eingeblendet. Die Genauigkeit der gemessenen Werte nimmt durch Rauschen ab.
Wenn der Sondenwiderstand zu hoch ist, wird eine Warnmeldung auf der Anzeige
angezeigt. Um den Widerstand der Stromzange zu verringern, schieben Sie die
Testspieße tiefer in den Boden, oder geben Sie Wasser in den Bereich der Testspieße.
Diese Messung kann auch mit einer Fluke 1630-2 FC Earth Ground Clamp durchgeführt
werden. Eine Bluetooth Low Energy (BLE)-Verbindung zu dieser Klemme wird im Hauptmenü
konfiguriert. Wenn eine Erdungsklemme angeschlossen ist, zeigt der Tester die
Klemmenmessung auf der Anzeige an.
Tipp: Tippen Sie auf
anzuzeigen.
herstellen.
.
E
T
.
p
, um den Anschlussplan und weitere Informationen auf dem Bildschirm
