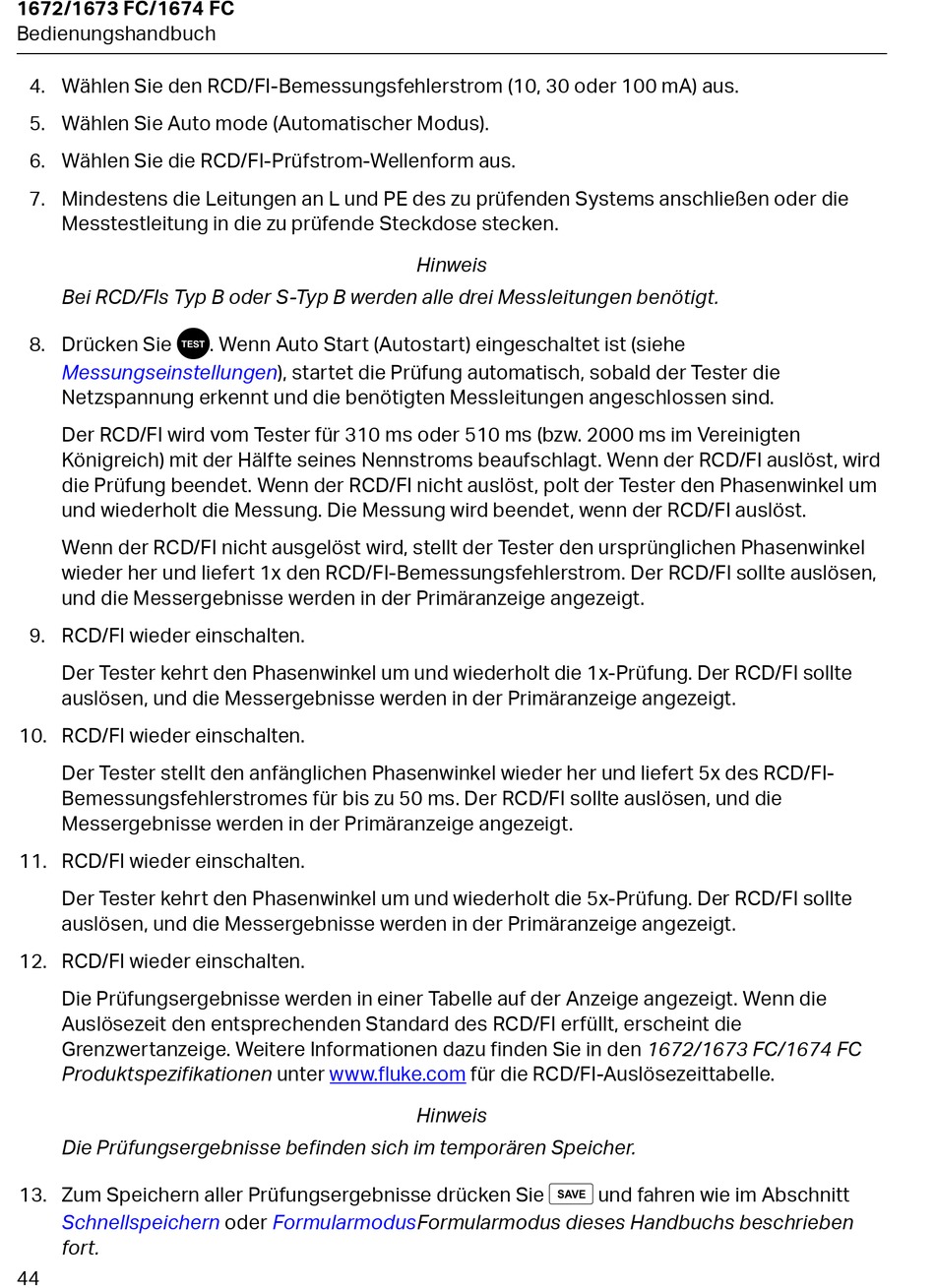

1672/1673 FC/1674 FC
Bedienungshandbuch
4. Wählen Sie den RCD/FI-Bemessungsfehlerstrom (10, 30 oder 100 mA) aus.
5. Wählen Sie Auto mode (Automatischer Modus).
6. Wählen Sie die RCD/FI-Prüfstrom-Wellenform aus.
7. Mindestens die Leitungen an L und PE des zu prüfenden Systems anschließen oder die
Messtestleitung in die zu prüfende Steckdose stecken.
Bei RCD/FIs Typ B oder S-Typ B werden alle drei Messleitungen benötigt.
T
8. Drücken Sie
Messungseinstellungen), startet die Prüfung automatisch, sobald der Tester die
Netzspannung erkennt und die benötigten Messleitungen angeschlossen sind.
Der RCD/FI wird vom Tester für 310 ms oder 510 ms (bzw. 2000 ms im Vereinigten
Königreich) mit der Hälfte seines Nennstroms beaufschlagt. Wenn der RCD/FI auslöst, wird
die Prüfung beendet. Wenn der RCD/FI nicht auslöst, polt der Tester den Phasenwinkel um
und wiederholt die Messung. Die Messung wird beendet, wenn der RCD/FI auslöst.
Wenn der RCD/FI nicht ausgelöst wird, stellt der Tester den ursprünglichen Phasenwinkel
wieder her und liefert 1x den RCD/FI-Bemessungsfehlerstrom. Der RCD/FI sollte auslösen,
und die Messergebnisse werden in der Primäranzeige angezeigt.
9. RCD/FI wieder einschalten.
Der Tester kehrt den Phasenwinkel um und wiederholt die 1x-Prüfung. Der RCD/FI sollte
auslösen, und die Messergebnisse werden in der Primäranzeige angezeigt.
10. RCD/FI wieder einschalten.
Der Tester stellt den anfänglichen Phasenwinkel wieder her und liefert 5x des RCD/FI-
Bemessungsfehlerstromes für bis zu 50 ms. Der RCD/FI sollte auslösen, und die
Messergebnisse werden in der Primäranzeige angezeigt.
11. RCD/FI wieder einschalten.
Der Tester kehrt den Phasenwinkel um und wiederholt die 5x-Prüfung. Der RCD/FI sollte
auslösen, und die Messergebnisse werden in der Primäranzeige angezeigt.
12. RCD/FI wieder einschalten.
Die Prüfungsergebnisse werden in einer Tabelle auf der Anzeige angezeigt. Wenn die
Auslösezeit den entsprechenden Standard des RCD/FI erfüllt, erscheint die
Grenzwertanzeige. Weitere Informationen dazu finden Sie in den 1672/1673 FC/1674 FC
Produktspezifikationen unter
Die Prüfungsergebnisse befinden sich im temporären Speicher.
13. Zum Speichern aller Prüfungsergebnisse drücken Sie
Schnellspeichern
fort.
44
. Wenn Auto Start (Autostart) eingeschaltet ist (siehe
www.fluke.com
oder FormularmodusFormularmodus dieses Handbuchs beschrieben
Hinweis
für die RCD/FI-Auslösezeittabelle.
Hinweis
N
und fahren wie im Abschnitt
