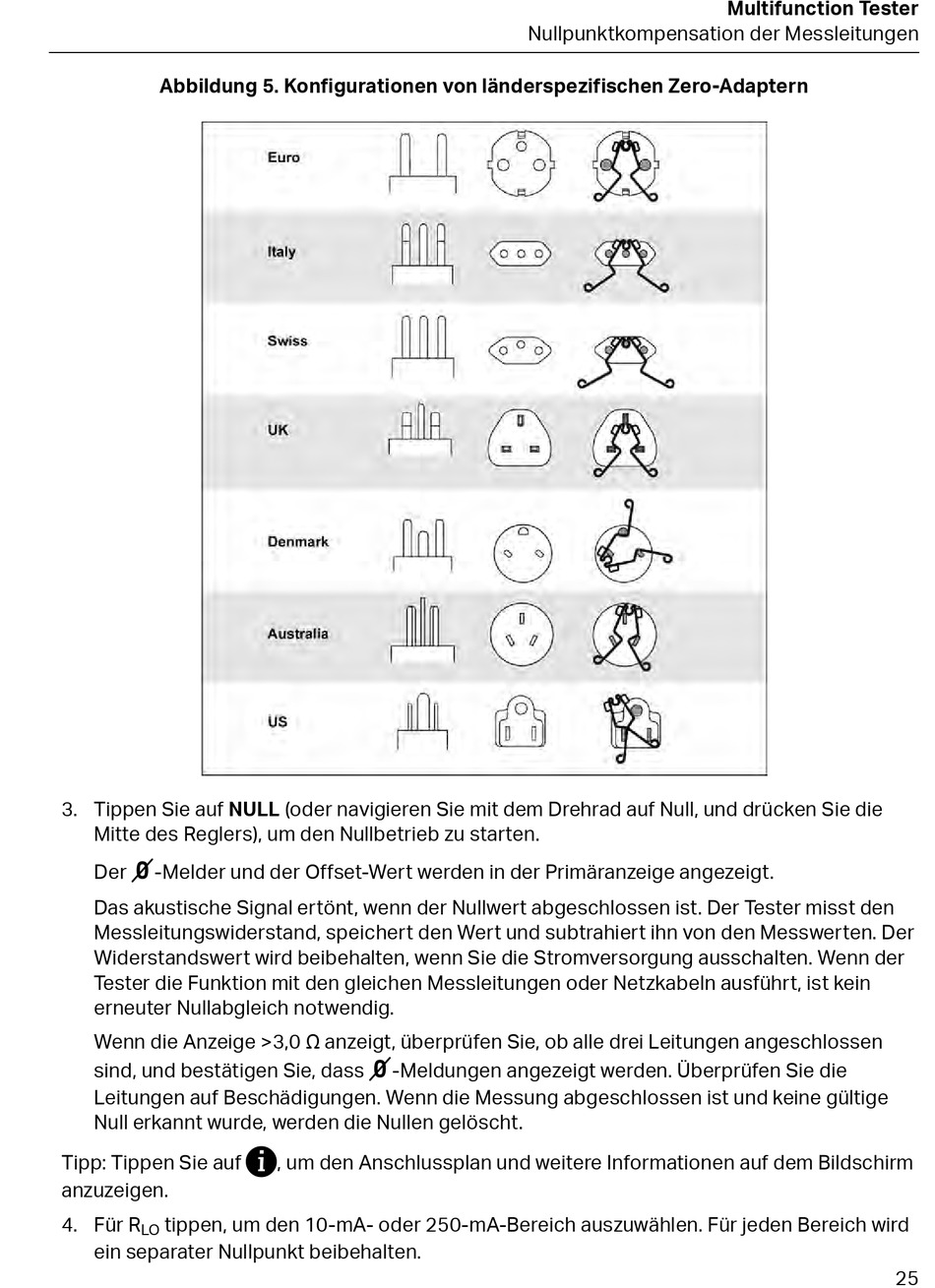

Abbildung 5. Konfigurationen von länderspezifischen Zero-Adaptern
3. Tippen Sie auf NULL (oder navigieren Sie mit dem Drehrad auf Null, und drücken Sie die
Mitte des Reglers), um den Nullbetrieb zu starten.
Der
-Melder und der Offset-Wert werden in der Primäranzeige angezeigt.
Das akustische Signal ertönt, wenn der Nullwert abgeschlossen ist. Der Tester misst den
Messleitungswiderstand, speichert den Wert und subtrahiert ihn von den Messwerten. Der
Widerstandswert wird beibehalten, wenn Sie die Stromversorgung ausschalten. Wenn der
Tester die Funktion mit den gleichen Messleitungen oder Netzkabeln ausführt, ist kein
erneuter Nullabgleich notwendig.
Wenn die Anzeige >3,0 Ω anzeigt, überprüfen Sie, ob alle drei Leitungen angeschlossen
sind, und bestätigen Sie, dass
Leitungen auf Beschädigungen. Wenn die Messung abgeschlossen ist und keine gültige
Null erkannt wurde, werden die Nullen gelöscht.
Tipp: Tippen Sie auf
anzuzeigen.
4. Für R
tippen, um den 10-mA- oder 250-mA-Bereich auszuwählen. Für jeden Bereich wird
LO
ein separater Nullpunkt beibehalten.
-Meldungen angezeigt werden. Überprüfen Sie die
p
, um den Anschlussplan und weitere Informationen auf dem Bildschirm
Nullpunktkompensation der Messleitungen
Multifunction Tester
25
