1672/1673 FC/1674 FC
Bedienungshandbuch

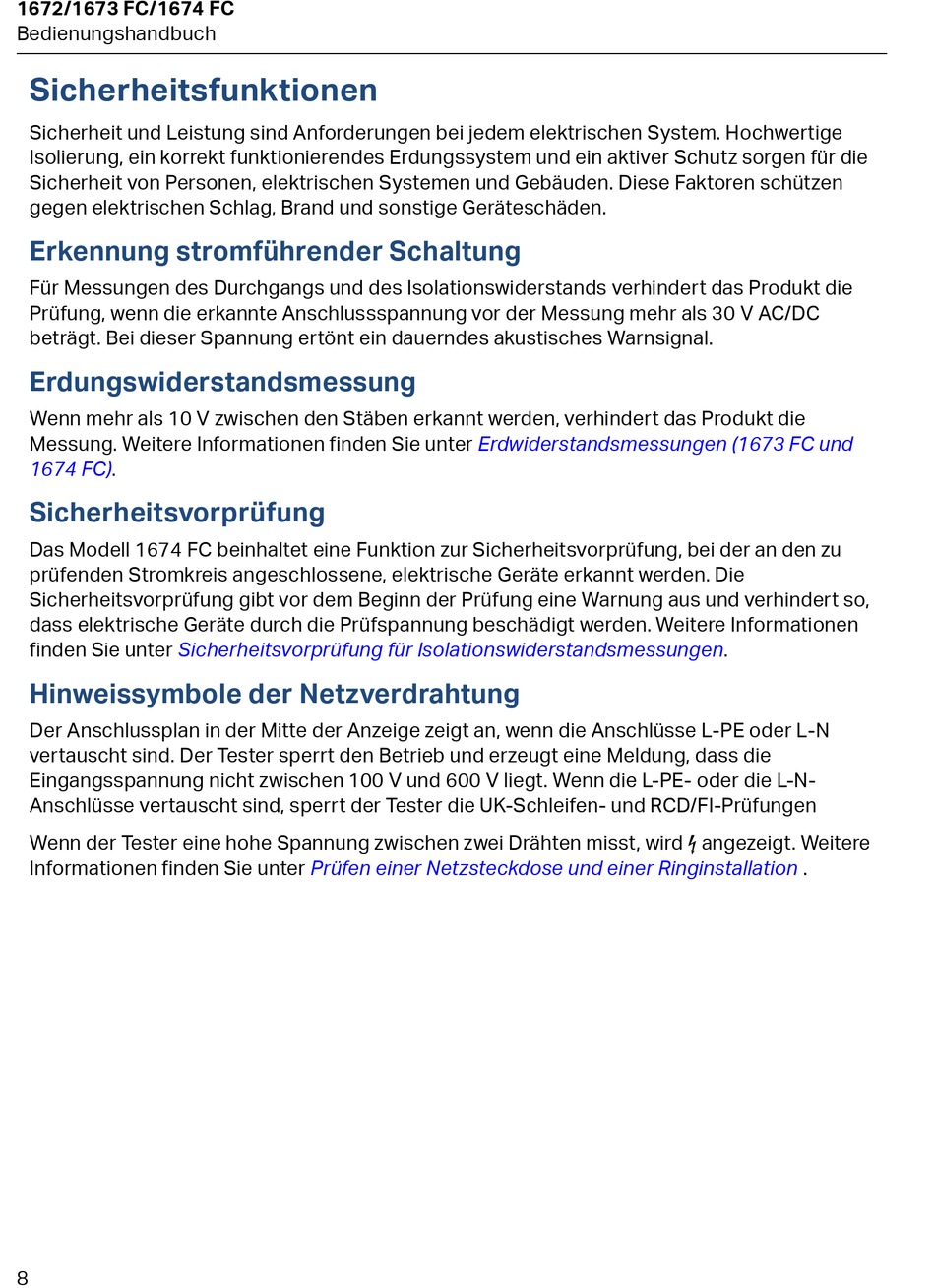

Sicherheitsfunktionen
Sicherheit und Leistung sind Anforderungen bei jedem elektrischen System. Hochwertige
Isolierung, ein korrekt funktionierendes Erdungssystem und ein aktiver Schutz sorgen für die
Sicherheit von Personen, elektrischen Systemen und Gebäuden. Diese Faktoren schützen
gegen elektrischen Schlag, Brand und sonstige Geräteschäden.
Erkennung stromführender Schaltung
Für Messungen des Durchgangs und des Isolationswiderstands verhindert das Produkt die
Prüfung, wenn die erkannte Anschlussspannung vor der Messung mehr als 30 V AC/DC
beträgt. Bei dieser Spannung ertönt ein dauerndes akustisches Warnsignal.
Erdungswiderstandsmessung
Wenn mehr als 10 V zwischen den Stäben erkannt werden, verhindert das Produkt die
Messung. Weitere Informationen finden Sie unter
1674
FC).
Sicherheitsvorprüfung
Das Modell 1674 FC beinhaltet eine Funktion zur Sicherheitsvorprüfung, bei der an den zu
prüfenden Stromkreis angeschlossene, elektrische Geräte erkannt werden. Die
Sicherheitsvorprüfung gibt vor dem Beginn der Prüfung eine Warnung aus und verhindert so,
dass elektrische Geräte durch die Prüfspannung beschädigt werden. Weitere Informationen
finden Sie unter
Sicherheitsvorprüfung für
Hinweissymbole der Netzverdrahtung
Der Anschlussplan in der Mitte der Anzeige zeigt an, wenn die Anschlüsse L-PE oder L-N
vertauscht sind. Der Tester sperrt den Betrieb und erzeugt eine Meldung, dass die
Eingangsspannung nicht zwischen 100 V und 600 V liegt. Wenn die L-PE- oder die L-N-
Anschlüsse vertauscht sind, sperrt der Tester die UK-Schleifen- und RCD/FI-Prüfungen
Wenn der Tester eine hohe Spannung zwischen zwei Drähten misst, wird Y angezeigt. Weitere
Informationen finden Sie unter
8
Erdwiderstandsmessungen (1673 FC und
Isolationswiderstandsmessungen.
Prüfen einer Netzsteckdose und einer Ringinstallation
.
