SOLARFOCUS pellettop 35 Betriebsanleitung Seite 66

11 Elektrische Sicherungen
GEFAHR - Bei Arbeiten an elektri-
schen Teilen der Anlage besteht
Lebensgefahr durch Stromschlag.
Diese Arbeiten dürfen daher nur
von einer Elektrofachkraft nach
geltenden Normen und Vorschriften
durchgeführt werden.

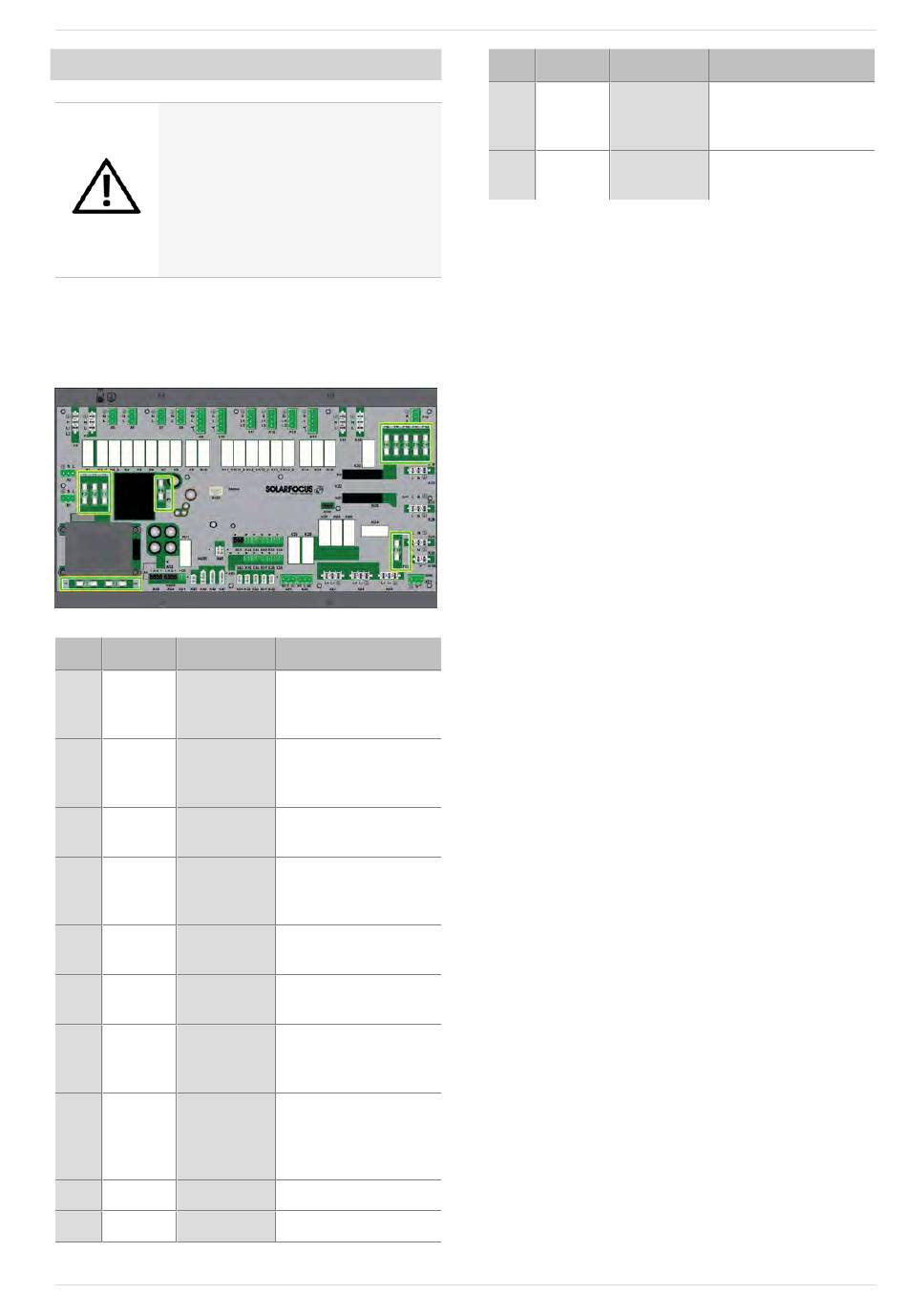

Position der Sicherungen am Kessel-
leistungsteil
Wert Baugröße
F1 T 3,15 A 5 x 20 mm
T 125
F2 5 x 20 mm
mA
F3 T 10A 5 x 20 mm
F5 F 8 A 5 x 20 mm
F6 F 8 A 5 x 20 mm
F7 T 2,5 A 5 x 20 mm
F8 T 2,5 A 5 x 20 mm
T 800
F9 5 x 20 mm
mA
F10 T 10 A 5 x 20 mm
F11 F 8 A 5 x 20 mm
66
Verwendung
Absicherung 230 V AC:
Vorsicherung Haupt-
trafo
Absicherung 230 V AC:
Vorsicherung Stand-
bytrafo
Absicherung 230 V AC:
Relaisausgänge
Absicherung X18
(abgehende Ver-
sorgung 230 V AC)
Absicherung 230 V AC:
Triacausgänge
Absicherung 12 V AC:
Heizung Lambdasonde
Absicherung 18 V AC:
Interne Elektronik v.
Haupttrafo
Absicherung 18 VAC:
Interne Elektronik v.
Standbytrafo, Ver-
sorgung Display
Ersatzsicherung
Ersatzsicherung
Wert Baugröße
F12 F 0,5 A 5 x 20 mm
F13 F0,5 A 5 x 20 mm
11Elektrische Sicherungen
Verwendung
Absicherung 230 VAC:
Relaisausgänge X26,
X27, X80
Ersatzsicherung für
X12
Betriebsanleitung pellettop
