SOLARFOCUS pellettop 35 Betriebsanleitung Seite 14

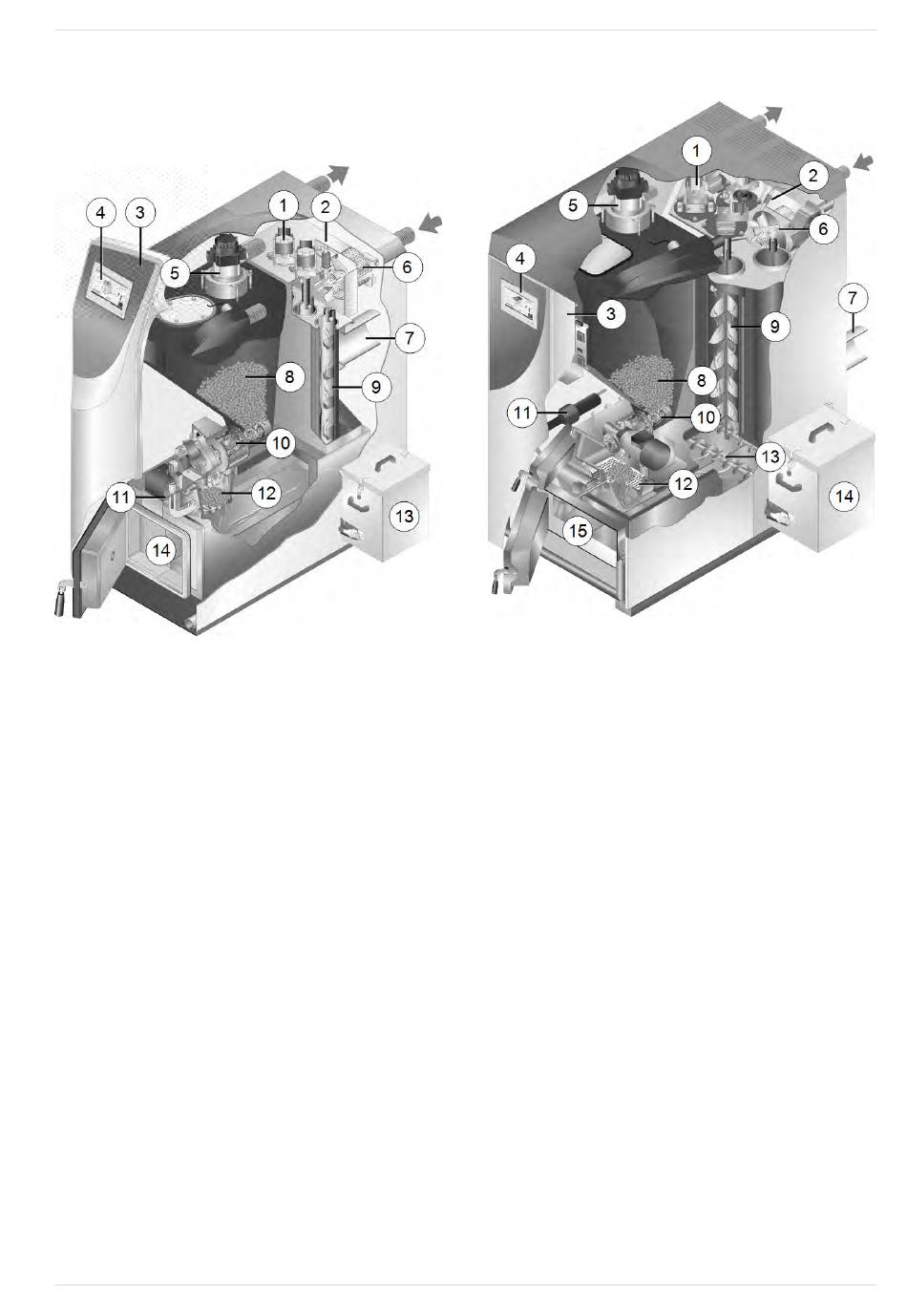

5.9 Funktionsbauteile
top
pellet 35/45
1 Motoren der Wärmetauscherreinigung
2 Lambdasonde
3 Verkleidungstür
4 Bedieneinheit
5 Saugturbine
6 Saugzuggebläse
7 Abgasrohr
8 Pelletsvorratsbehälter
9 Wärmetauscherreinigung
10 Zellradschleuse und Einschubschnecke
11 Zündvorrichtung (Glühstab)
12 Brennrost
13 Aschebox
14 Brennraum
14
top
pellet 49/70
1 Motoren der Wärmetauscherreinigung
2 Lambdasonde
3 Verkleidungstür
4 Bedieneinheit
5 Saugturbine
6 Saugzuggebläse
7 Abgasrohr
8 Pelletsvorratsbehälter
9 Wärmetauscherreinigung
10 Zellradschleuse und Einschubschnecke
11 Zündvorrichtung (Heißluftgebläse)
12 Brennrost
13 Automatische Ascheaustragung
14 Aschebox
15 Brennraum
5Produktbeschreibung
Betriebsanleitung pellettop
