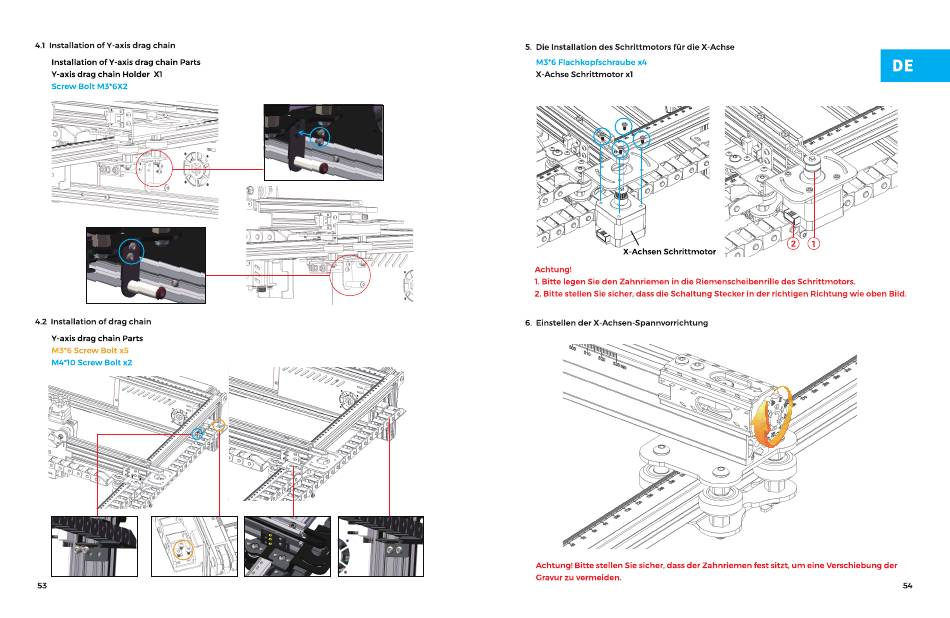

two trees TS2 Bedienungsanleitung Seite 30

4.1 Installation of Y-axis drag chain
Installation of Y-axis drag chain Parts
Y-axis drag chain Holder Xl
Screw Bolt M3*6X2
4.2 Installation of drag chain
Y-axis drag chain Parts
M3*6 Screw Bolt x5
M4*10 Screw Bolt x2
53
5. Die Installation des Schrittmotors für die X-Achse
M3*6 Flachkopfschraube x4
X-Achse Schrittmotor xl
X-Achsen Schrittmotor
Achtung!
I. Bitte legen Sie den Zahnriemen in die Riemenscheibenrille
2. Bitte stellen Sie sicher, dass die Schaltung
6. Einstellen der X-Achsen-Spannvorrichtung
Achtung! Bitte stellen Sie sicher, dass der Zahnriemen
Cravur zu vermeiden.
DE
des Schrittmotors.
Stecker in der richtigen Richtung wie oben Bild.
fest sitzt, um eine Verschiebung der
54
