two trees TS2 Bedienungsanleitung Seite 26

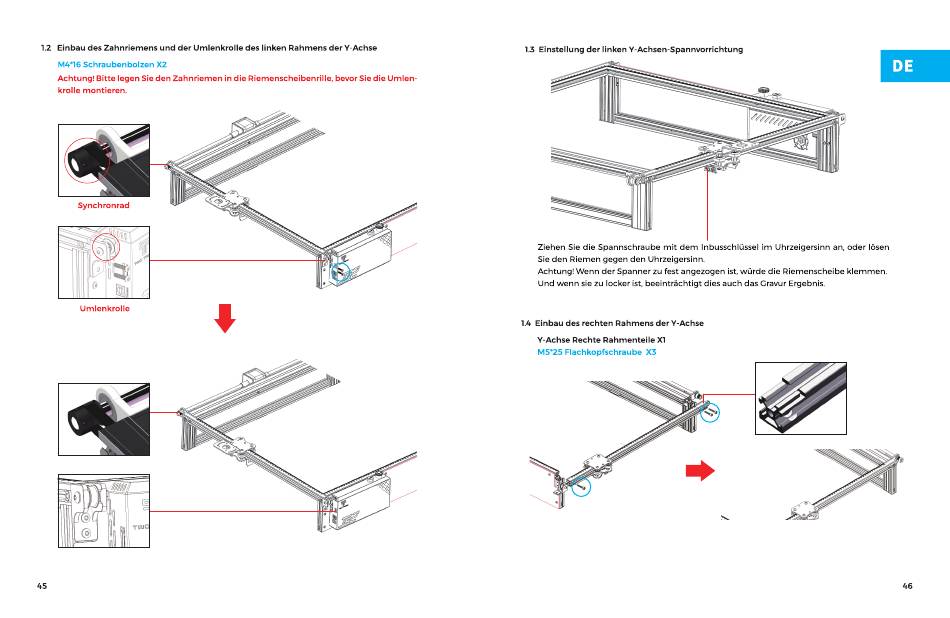

1.2 Einbau des Zahnriemens und der Umlenkrolle
M4*16 Schraubenbolzen X2
Achtung! Bitte legen Sie den Zahnriemen
krolle montieren.
Synchronrad
Umlenkrolle
ail
45
des linken Rahmens der Y-Achse
in die Riemenscheibenrille, bevor Sie die Umlen-
1.3 Einstellung der linken Y-Achsen-spannvorrichtung
Ziehen Sie die Spannschraube mit dem Inbusschlüssel
Sie den Riemen gegen den Uhrzeigersinn.
Achtung! Wenn der Spanner zu fest angezogen
Und wenn sie zu locker ist, beeinträchtigt
1.4 Einbau des rechten Rahmens der Y-Achse
Y-Achse Rechte Rahmenteile XI
M5*25 Flachkopfschraube X3
im Uhrzeigersinn an, Oder lösen
ist, würde die Riemenscheibe klemmen.
dies auch das Gravur Ergebnis.
DE
46
