two trees TS2 Bedienungsanleitung Seite 27

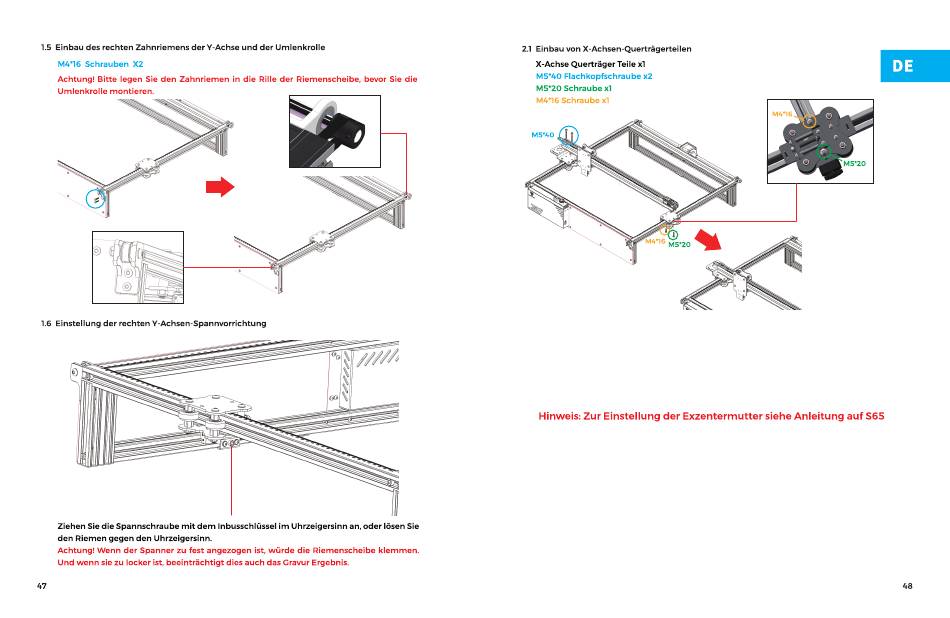

1.5 Einbau des rechten Zahnriemens der Y-Achse
M4*16 Schrauben X2
Achtung! Bitte legen Sie den Zahnriemen
Umlenkrolle montieren.
(9
1.6 Einstellung der rechten Y-Achsen-Spannvorrichtung
Ziehen Sie die Spannschraube mit dem Inbusschlüssel
den Riemen gegen den Uhrzeigersinn.
Achtung! Wenn der Spanner zu fest angezogen
Und wenn sie zu locker ist, beeinträchtigt
47
und der Umlenkrolle
in die Rille der Riemenscheibe, bevor Sie die
im Uhrzeigersinn an, Oder lösen Sie
ist, würde die Riemenscheibe klemmen.
dies auch das Gravur Ergebnis.
Einbau von X-Achsen-Querträgerteilen
2.1
X-Achse Querträger Teile xl
M5*40 Flachkopfschraube x2
M5*20 Schraube xl
M4*16 Schraube xl
M5*40
M4*16
M5*20
Hinweis: Zur Einstellung der Exzentermutter
DE
M4*16
M5*20
siehe Anleitung auf S65
48
