MAP Mix Provectus

Kabel zur Verwendung mit dem MAP Mix Provectus

Der MAP Mix Provectus verwendet einen D-SUB 9-Pin-Stecker als COM1-Anschlussstecker. Daher
müssen als Kabel D-SUB 9-Pin-Buchsen verwendet werden.
Der MAP Mix Provectus-Port ist eine standardmäßige DTE-Konfiguration:
Pin #2 = RxD, Pin #3 = TxD und Pin #5 = GND.
Für die Verbindung mit einem PC/PLC wird in der Regel ein NULL-MODEM-Kabel (auch Cross-Over-Kabel
genannt) mit D-SUB 9-Pin-Buchsen an beiden Enden verwendet.
Einzelheiten zu den verfügbaren Kabeln finden Sie unter "Ersatzteile, Verbrauchsmaterialien und
Zubehör" auf Seite 74.
Bei älteren Installationen, bei denen Sie das RS232-Kabel der MM8000-Installation nicht austauschen

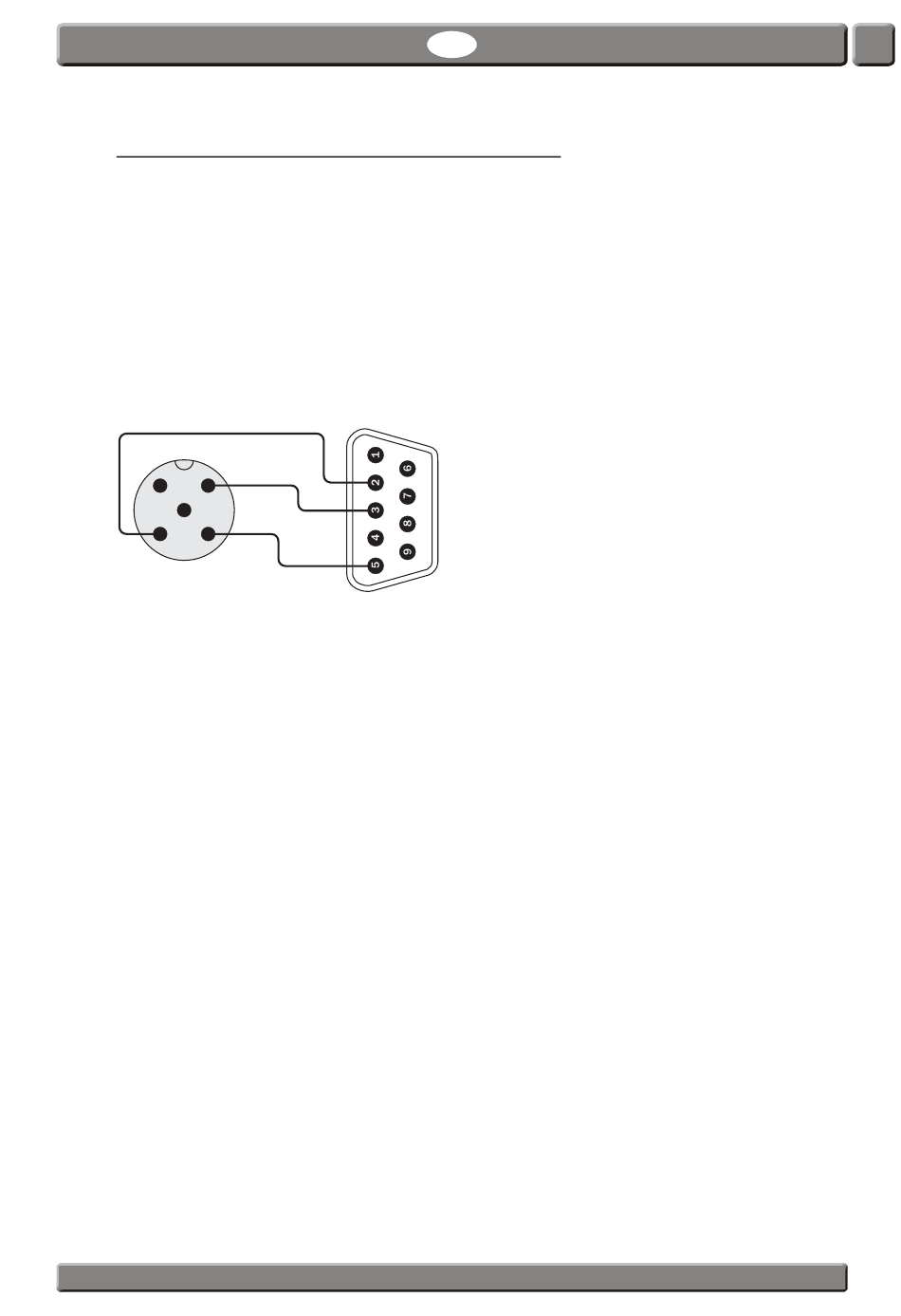

möchten, können Sie ein Konvertierungskabel verwenden wie unten dargestellt.
1 2
5
4 3
M12 5-polige Buchse
Diese Methode wird aufgrund der zusätzlichen Steckermontage nicht empfohlen. Die bevorzugte
Methode ist der Austausch des RS232-Kabels in der Verpackungsmaschine.
