Flussverlauf - Mocon Dansensor Map Mix Provectus Bedienungsanleitung

12 Bedienungsanleitung

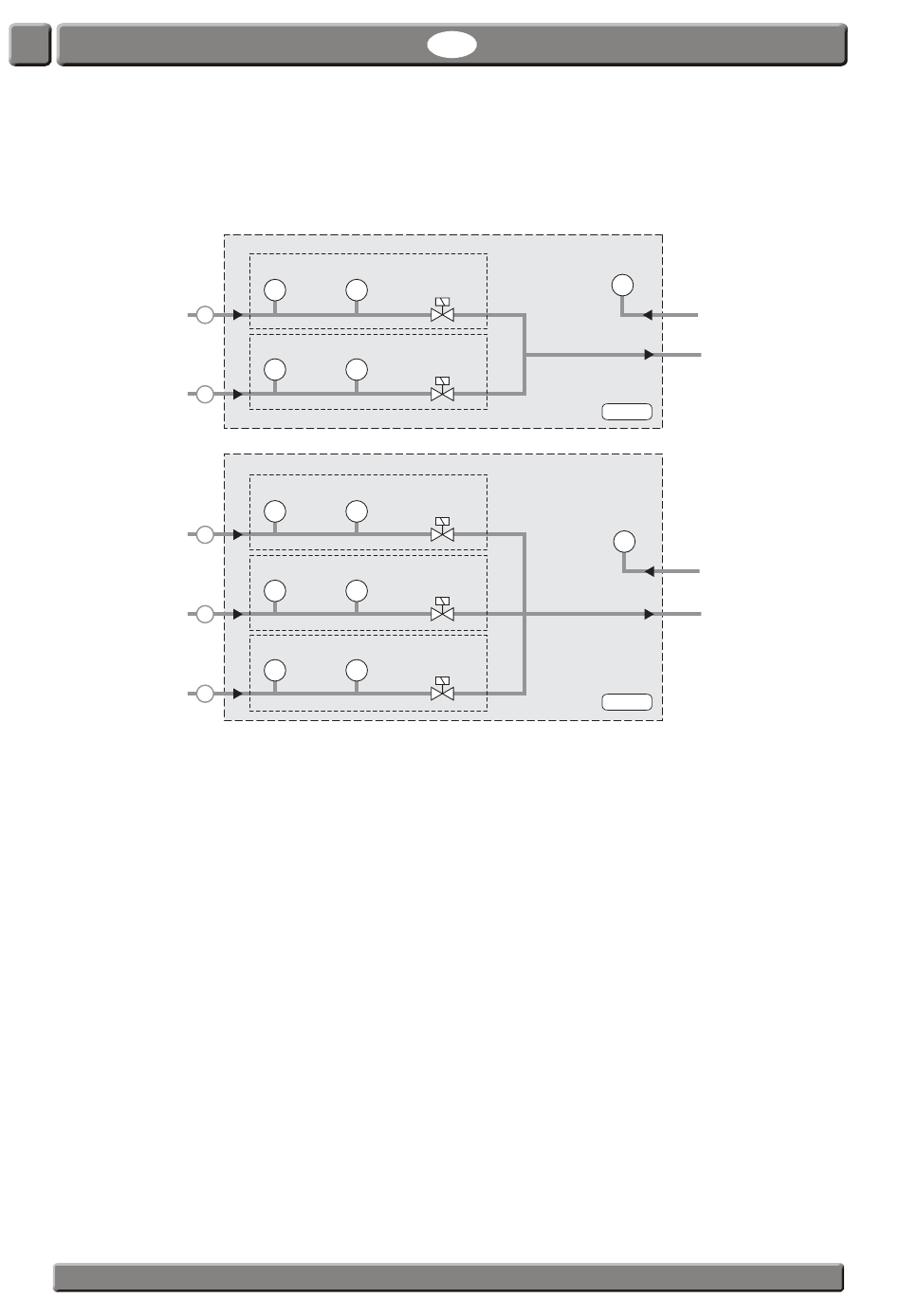

Flussverlauf

Die Abbildung unten zeigt den internen Flussverlauf der MAP Mix Provectus-2-Gas- bzw. -3-Gas-
Versionen.
(Gas Eingang)
GAS
IN
(Gas Eingang)
GAS
IN
(Gas Eingang)
GAS
IN
(Gas Eingang)
GAS
IN
(Gas Eingang)
GAS
IN
Das im MAP Mix Provectus-Gasmischer genutzte Prinzip basiert auf dem Einsatz von MFC's (Mass Flow
Controllers, Massendurchflussregler). Für jede Gasleitung im Mischer ist ein MFC vorhanden, der den
Durchfluss des jeweiligen Gases steuert. Die Mischung wird von der Software programmiert und die
einzelnen MFCs werden dann auf einen Durchfluss eingestellt, der proportional zu der benötigten
Mischung des jeweiligen Gases ist.
Beispiel: Benötigter Gesamtfluss = 500 l/min, 30 % CO
erforderlichen Fluss der einzelnen Gaseingänge (150 l/min CO
dann auf diese Flüsse eingestellt.
Jeder MFC verfügt über einen PID-Controller, der das Proportionalventil basierend auf dem am
Massendurchflusssensor gemessenen Fluss und dem festgelegten Wert steuert.
Der durch den MAP Mix Provectus verursachte Druckabfall liegt weitaus niedriger als bei
herkömmlichen mechanischen Gasmischern, was eine maximale Ausnutzung des Druckbereichs des
Eingangsgases garantiert, sodass auch niedrigere Eingangsdrücke (je nach dem Gegendruck am
Ausgang) möglich sind.
Jede Gasleitung ist mit einem Drucksensor (PS, Pressure Sensor) ausgestattet und für den Fall eines
niedrigen Drucks am Gaseingang kann ein Alarm so eingestellt werden, dass der Benutzer frühzeitig
alarmiert wird.
Wenn der Eingangsdruck die Minimal- oder Maximalwerte unter- bzw. überschreitet, wird ein Fehlerrelais
aktiviert. Dies kann genutzt werden, um die Verpackungsmaschine zu stoppen.
PBI-300863-B 02/2013
Druck Massenfluss
Sensor 1 Sensor 1
PS F1
1
Druck Massenfluss
Sensor 2 Sensor 2
PS F2
2
Druck Massenfluss
Sensor 1 Sensor 1
PS F1
1
Druck Massenfluss
Sensor 2 Sensor 2
PS F2
2
Druck Massenfluss
Sensor 3 Sensor 3
PS F3
3
DE
MFC 1
Proportional
Ventil 1
PV
MFC 2
Proportional
Ventil 2
PV
MFC 1
Proportional
Ventil 1
PV
MFC 2
Proportional
Ventil 2
PV
MFC 3
Proportional
Ventil 3
PV
und 70 % N
2
und 350 l/min N
2
COPYRIGHT ©
MAP Mix Provectus
Druck
Sensor 4
(Fluss/Puffer
PS
Druck)
FLOW/BUFFER
PRESSURE
MIX
OUT
(Mischer Ausgang)
2-GAS
Druck
Sensor 4
PS (Fluss/Puffer
Druck)
FLOW/BUFFER
PRESSURE
MIX
OUT
(Mischer Ausgang)
3-GAS
; die Software berechnet den
2
) und die MFCs werden
2
Dansensor A/S
