MAP Mix Provectus

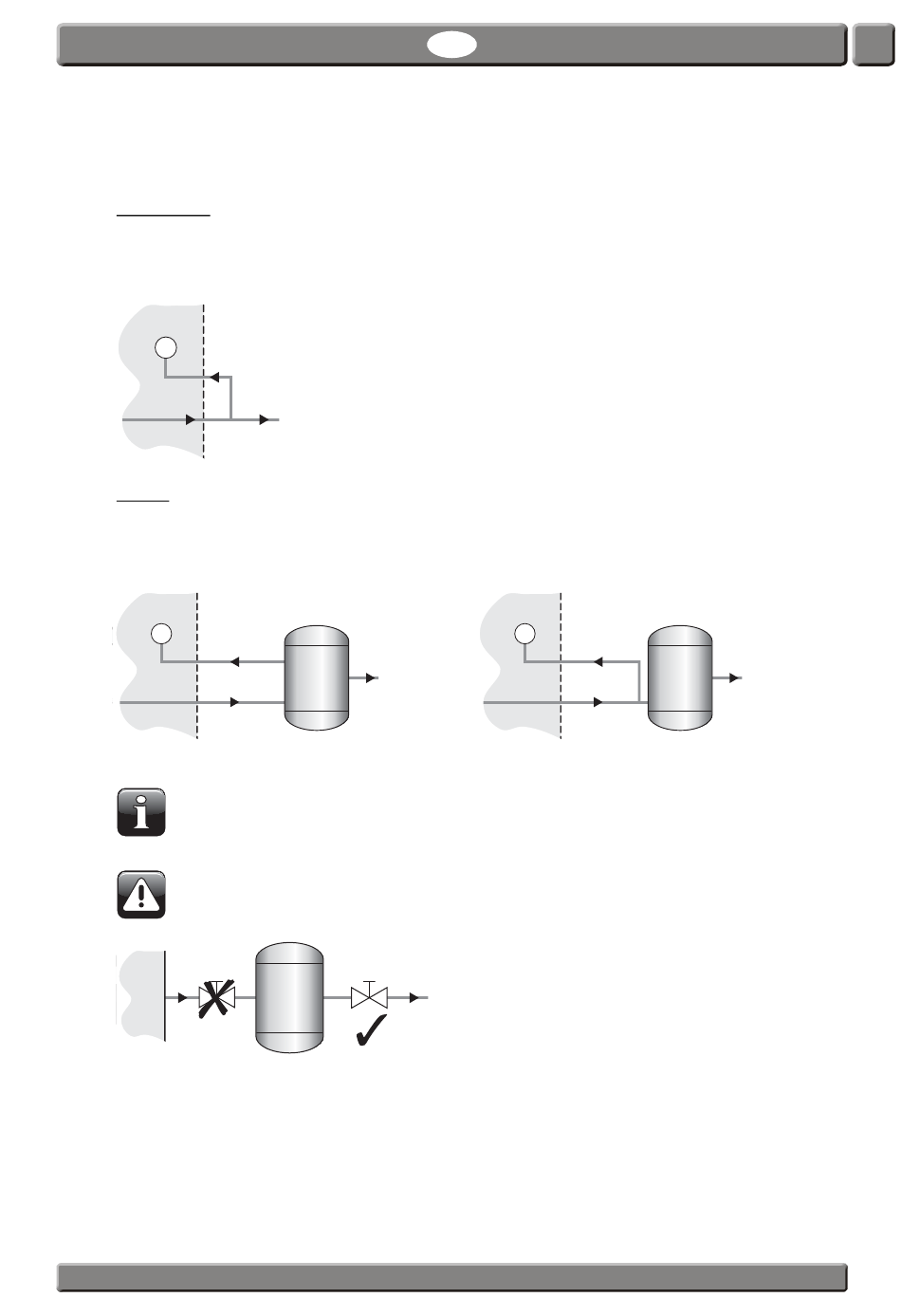

Der Mischer kann entweder für Durchfluss- oder Pufferbetrieb installiert werden. Der Hauptunterschied
liegt in der Installation:

Durchfluss

Der Durchlaufmischer speist Gas direkt in eine Leitung in der Verpackungsmaschine ein. Der eingebauter
Drucksensor hat keine Steuerungsfunktion, sondern wird nur zum Überwachen des Ausgangsdrucks
verwendet.
Druck
Sensor 4
PS
MISCHER
AUSGANG

Puffer

Bei der Puffervariante – meist bei Vakuumverpackungsmaschinen verwendet – wird Gas in einen
Puffertank gespeist, von dem die Verpackungsmaschine dann ihr Gas bezieht. Der eingebaute
Drucksensor wird verwendet, um den Puffertankdruck aufrecht zu erhalten.
Druck
Sensor 4
PS
PUFFER TANK
DRUCK
MISCHER
AUSGANG
HINWEIS! Es wird empfohlen, dass der Puffertank über einen separaten Anschluss für den
Drucksensor verfügt. Falls dies nicht der Fall sein sollte, müssen Sie einen Anschluss in
der Eingangsleitung so nahe wie möglich am Puffertank einrichten.
WARNUNG! Stellen Sie sicher, dass der Gasausgang vorne am Puffertank NIEMALS
versperrt oder blockiert ist.
MISCHER
AUSGANG
Dansensor A/S
FLUSS
DRUCK
ZU VERPACKUNGSMASCHINE
ZU VERPACKUNGS-
PUFFER
MASCHINE
TANK
EMPFOHLENE INSTALLATION
PUFFER
TANK
COPYRIGHT ©
DE
Druck
Sensor 4
PS
PUFFER TANK
DRUCK
MISCHER
AUSGANG
ZU VERPACKUNGS-
MASCHINE
Bedienungsanleitung
ZU VERPACKUNGS-
PUFFER
MASCHINE
TANK
ALTERNATIVE INSTALLATION
PBI-300863-B 02/2013
