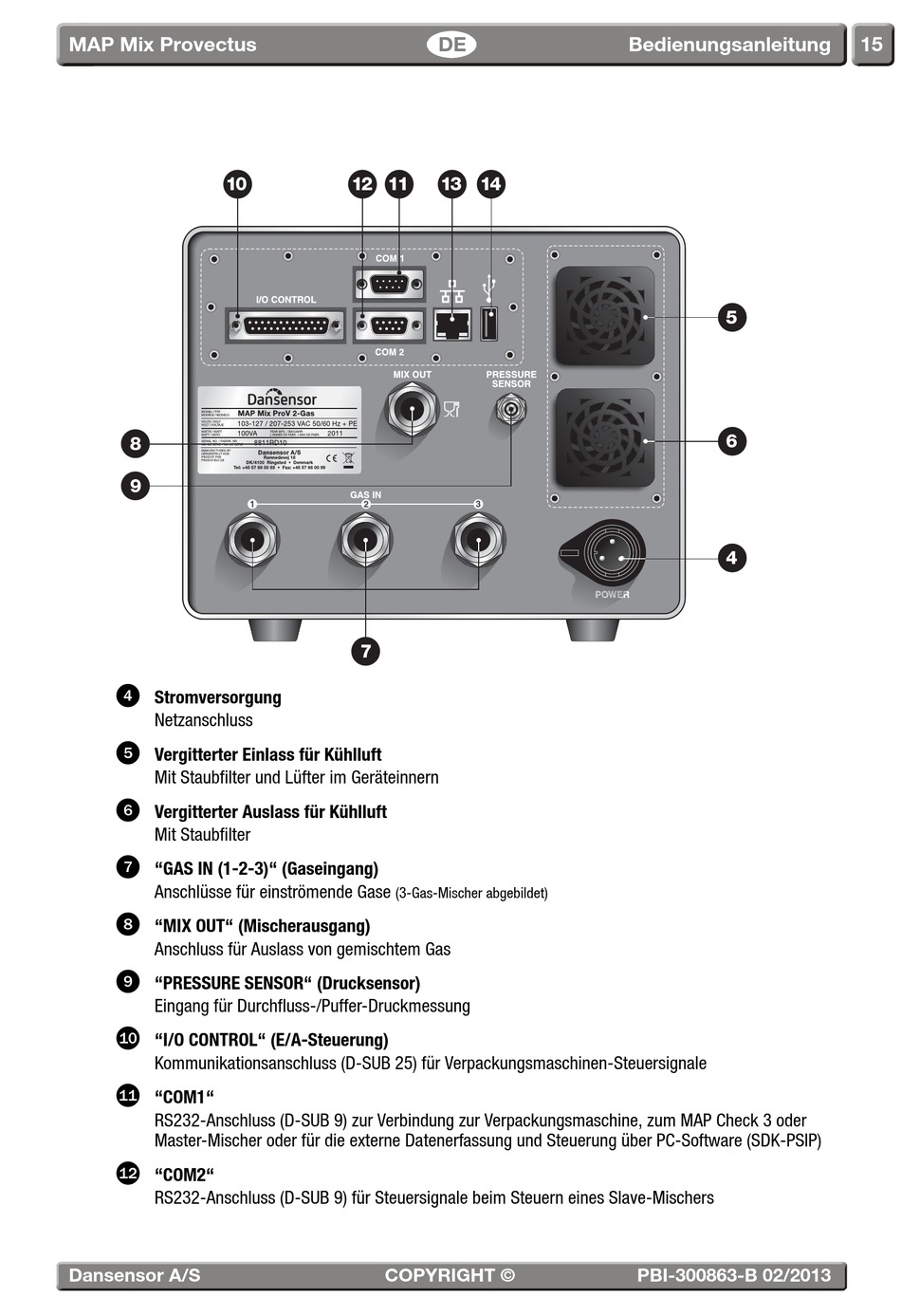

Stromversorgung
Netzanschluss

Vergitterter Einlass für Kühlluft
Mit Staubfilter und Lüfter im Geräteinnern

Vergitterter Auslass für Kühlluft
Mit Staubfilter

"GAS IN (1-2-3)" (Gaseingang)
Anschlüsse für einströmende Gase

"MIX OUT" (Mischerausgang)
Anschluss für Auslass von gemischtem Gas

"PRESSURE SENSOR" (Drucksensor)
Eingang für Durchfluss-/Puffer-Druckmessung

"I/O CONTROL" (E/A-Steuerung)
Kommunikationsanschluss (D-SUB 25) für Verpackungsmaschinen-Steuersignale

"COM1"
RS232-Anschluss (D-SUB 9) zur Verbindung zur Verpackungsmaschine, zum MAP Check 3 oder
Master-Mischer oder für die externe Datenerfassung und Steuerung über PC-Software (SDK-PSIP)

"COM2"
RS232-Anschluss (D-SUB 9) für Steuersignale beim Steuern eines Slave-Mischers
