22 Bedienungsanleitung

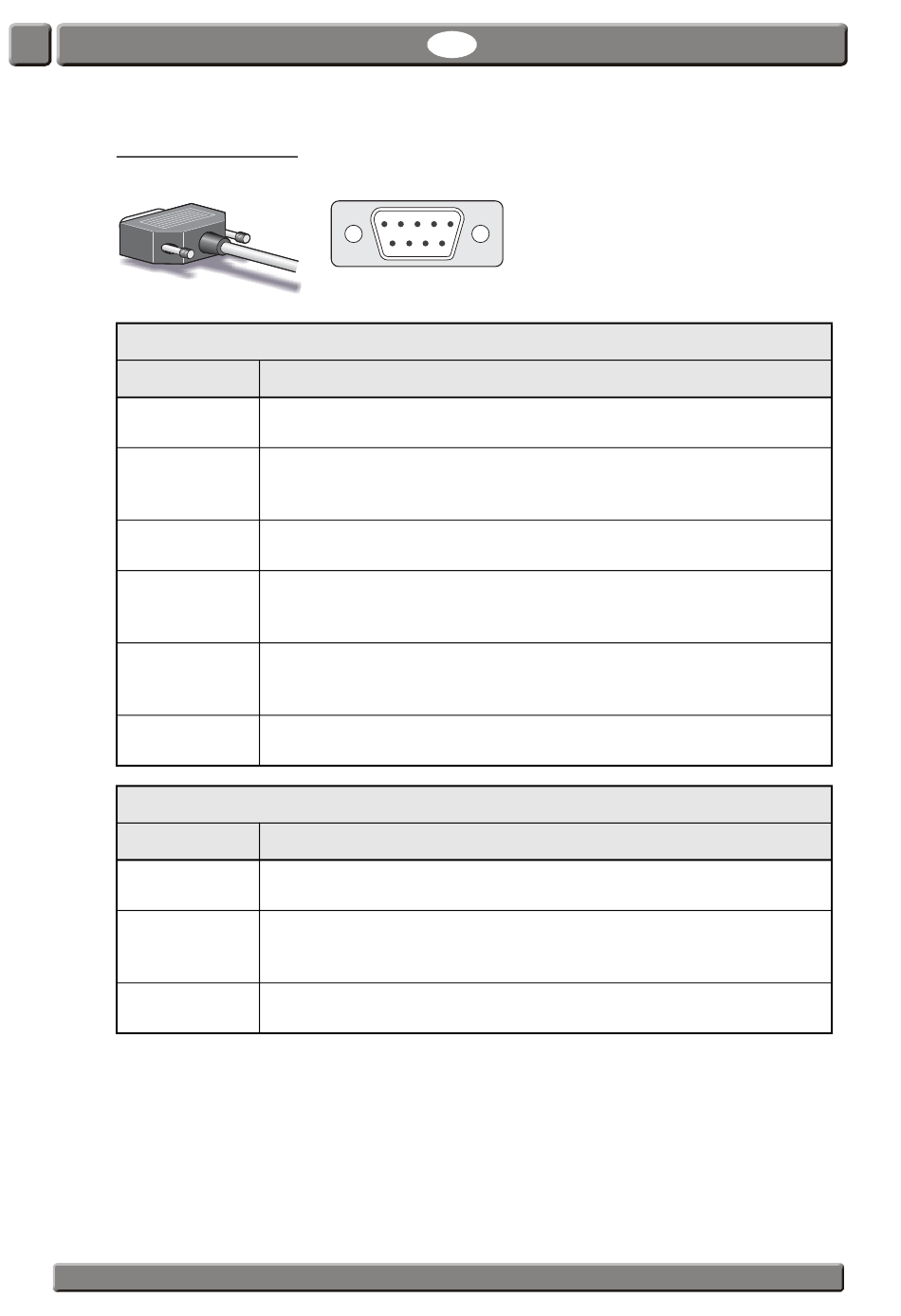

COM-1/COM-2-Kabel

Das 9-polige Kommunikationskabel sollte die folgenden Pinanschlüsse (Buchsen) haben:
COM-1-Haupt-(MASTER)- RS232-Kommunikationsanschluss (DTE-Stecker)
Pins/Text
2
"RxD"
3
"TxD"
5
"GND"
7
"RTS"
8
"CTS"
9
"+5 V"
COM-2-Haupt-(SLAVE)- RS232-Kommunikationsanschluss (DTE-Stecker)
Pins/Text
2
"RxD"
3
"TxD"
5
"GND"
PBI-300863-B 02/2013
DE
1 2 3 4
6 7 8 9
Beschreibung
Receive Data (Datenempfang), serieller Dateneingang von Verpackungs-
maschine/PLC
Transmit Data (Datenübertragung), serieller Datenausgang zu Verpackungs-
maschine/PLC
Ground (Masse), Signalmasse
Request To Send (Anforderung zum Senden), Signalausgang zu Verpackungs-
maschine/PLC
(DERZEIT NICHT GENUTZT)
Clear To Send (Bereit zum Senden), Signaleingang von Verpackungsmaschine/
PLC
(DERZEIT NICHT GENUTZT)
Stromversorgung +5 V maximal: 250 mA (mit Sicherung)
Beschreibung
Receive Data (Datenempfang), serieller Dateneingang von Verpackungs-
maschine/PLC
Transmit Data (Datenübertragung), serieller Datenausgang zu Verpackungs-
maschine/PLC
Ground (Masse), Signalmasse
