Überbrückung mehrerer Mischer

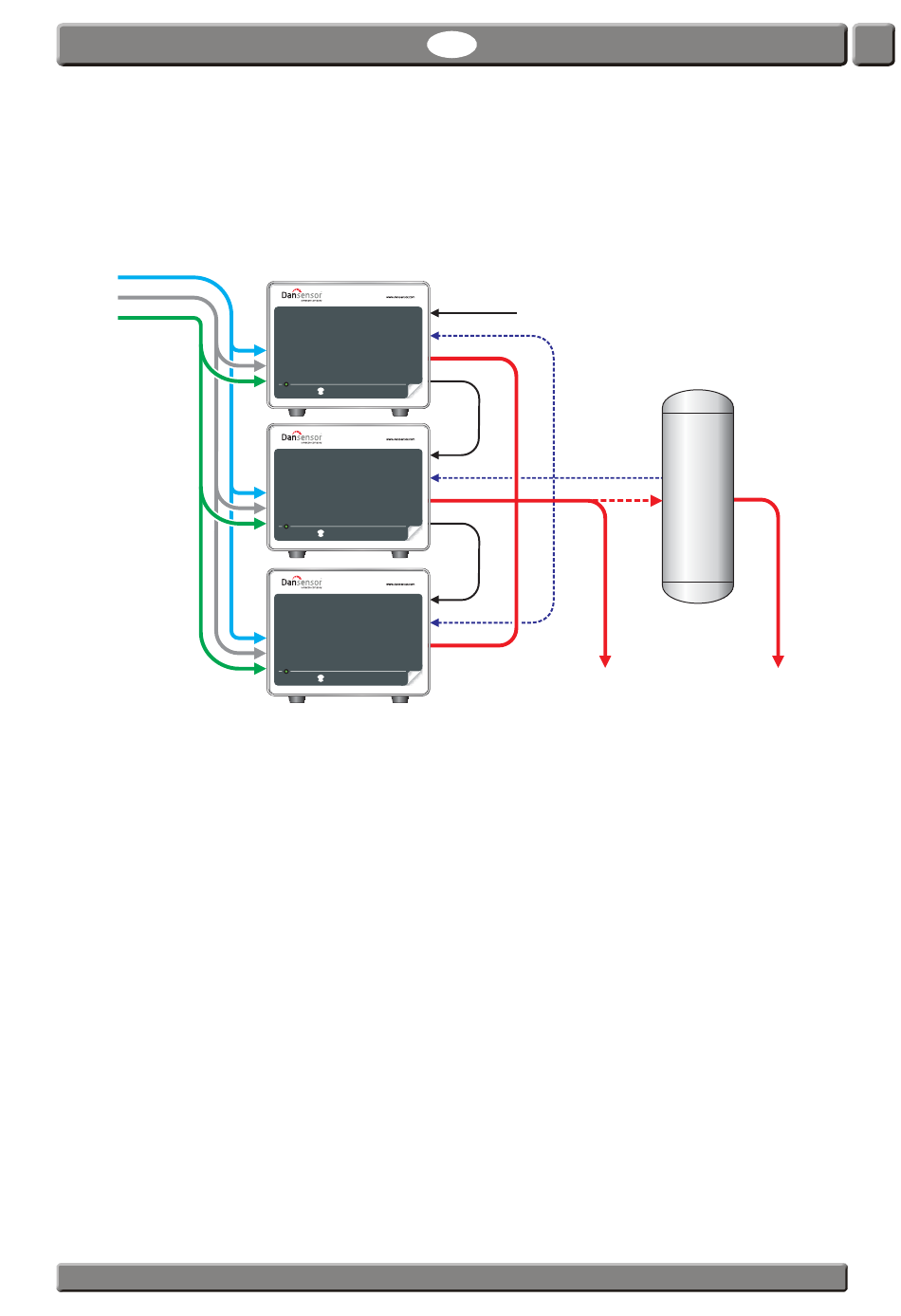

MAP Mix Provectus-Gasmischer mit Firmwareversionen V1.10 und höher sind mit einer internen Funktion
ausgestattet, mit der bis zu 3 Gasmischer mit identischer Konfiguration überbrückt werden können, um
sehr hohe Gasflüsse zu erzielen – je nach Mischung bis zu 4500 l/min.
GAS IN 1 (O )
2
GAS IN 2 (CO )
2
GAS IN 3 (N )
2
Regeln und Einschränkungen bei überbrückten Mischern:
• Bis zu 3 Mischer können überbrückt werden
• Die Mischer müssen vom selben Typ (2-Gase oder 3-Gase) sein und mit derselben Softwareversion
ausgestattet sein
• Der erste Mischer in der Brücke ist der „Master"-Mischer und kontrolliert automatisch die „Slave"-
Mischer
• Einstellungen für Gasgemisch, Fluss und Start/Stop-Steuerung werden ausschließlich vom „Master"-
Mischer aus vorgenommen
• Überbrückte Mischer unterstützen die GasSave-Steuerung des MAP Check 3 NICHT
• Überbrückte Mischer können nur als „Fluss"- oder „Puffer"-Mischer gesteuert werden
• In der „Puffer"-Konfiguration müssen alle „PRESSURE SENSOR"-Eingänge mit dem Puffertank
verbunden sein
• Die Mischer sind über kurze (0,5 m) NULL-Modem-Kabel in Reihe geschaltet – siehe hierzu "Zubehör"
auf Seite 74
• Gaszufuhr und -auslass müssen parallel mit denselben Anschlüssen verbunden werden
• Einschränkungen bezügl. Mindestbiegeradius und Länge müssen eingehalten werden. Einzelheiten
hierzu finden Sie unter "Korrekte Rohrleitungen für Gaseinlässe" auf Seite 17
• Bei Mischern mit Bildschirm zeigt ein kleines Symbol die Anzahl der verbundenen „Slave"-Mischer
