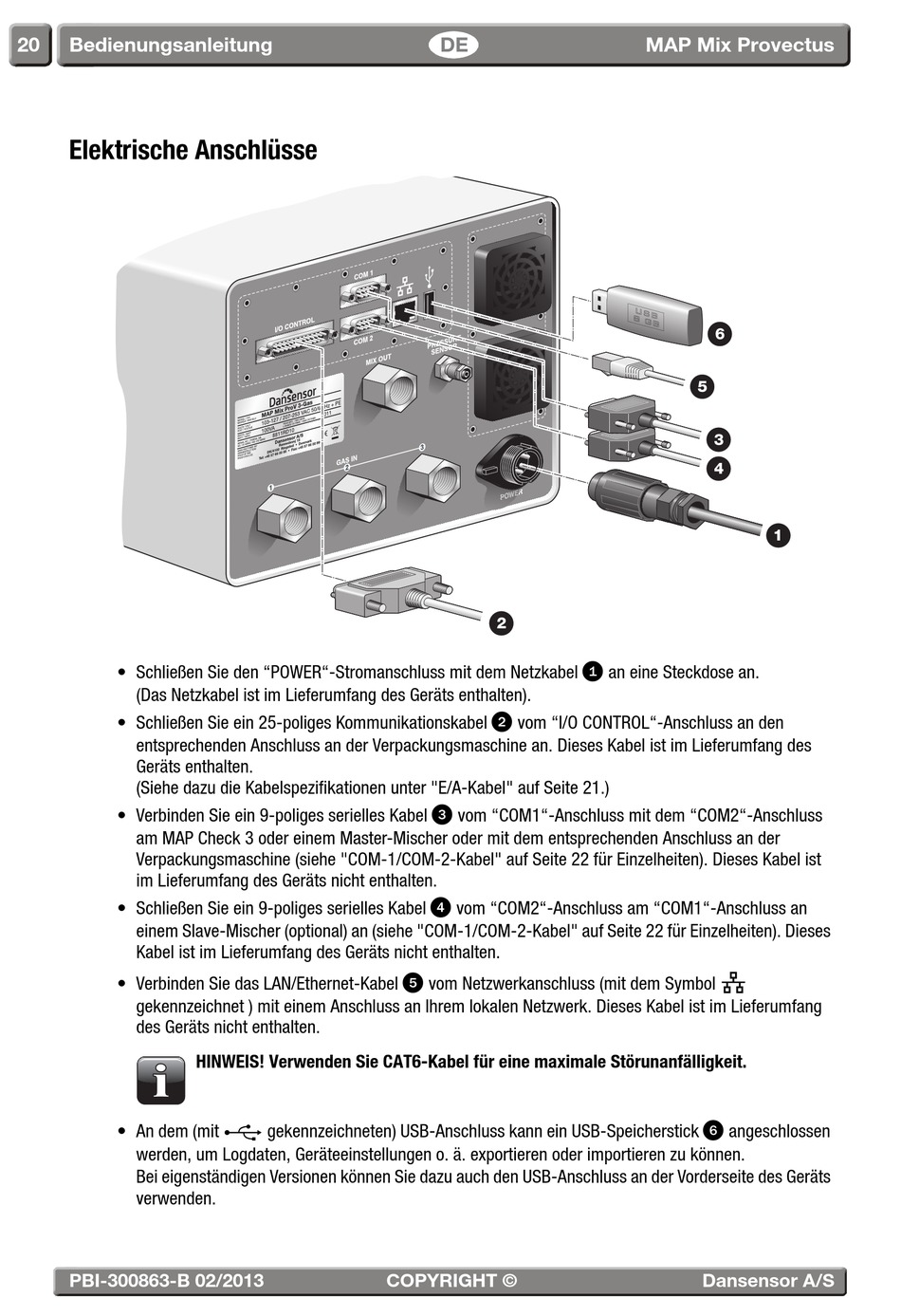

Elektrische Anschlüsse
• Schließen Sie den "POWER"-Stromanschluss mit dem Netzkabel
(Das Netzkabel ist im Lieferumfang des Geräts enthalten).
• Schließen Sie ein 25-poliges Kommunikationskabel
entsprechenden Anschluss an der Verpackungsmaschine an. Dieses Kabel ist im Lieferumfang des
Geräts enthalten.
(Siehe dazu die Kabelspezifikationen unter "E/A-Kabel" auf Seite 21.)
• Verbinden Sie ein 9-poliges serielles Kabel
am MAP Check 3 oder einem Master-Mischer oder mit dem entsprechenden Anschluss an der
Verpackungsmaschine (siehe "COM-1/COM-2-Kabel" auf Seite 22 für Einzelheiten). Dieses Kabel ist
im Lieferumfang des Geräts nicht enthalten.
• Schließen Sie ein 9-poliges serielles Kabel
einem Slave-Mischer (optional) an (siehe "COM-1/COM-2-Kabel" auf Seite 22 für Einzelheiten). Dieses
Kabel ist im Lieferumfang des Geräts nicht enthalten.
• Verbinden Sie das LAN/Ethernet-Kabel
gekennzeichnet ) mit einem Anschluss an Ihrem lokalen Netzwerk. Dieses Kabel ist im Lieferumfang
des Geräts nicht enthalten.
• An dem (mit
werden, um Logdaten, Geräteeinstellungen o. ä. exportieren oder importieren zu können.
Bei eigenständigen Versionen können Sie dazu auch den USB-Anschluss an der Vorderseite des Geräts
verwenden.
PBI-300863-B 02/2013
HINWEIS! Verwenden Sie CAT6-Kabel für eine maximale Störunanfälligkeit.
gekennzeichneten) USB-Anschluss kann ein USB-Speicherstick
DE
2

vom "I/O CONTROL"-Anschluss an den

vom "COM1"-Anschluss mit dem "COM2"-Anschluss

vom "COM2"-Anschluss am "COM1"-Anschluss an

vom Netzwerkanschluss (mit dem Symbol
