MAP Mix Provectus

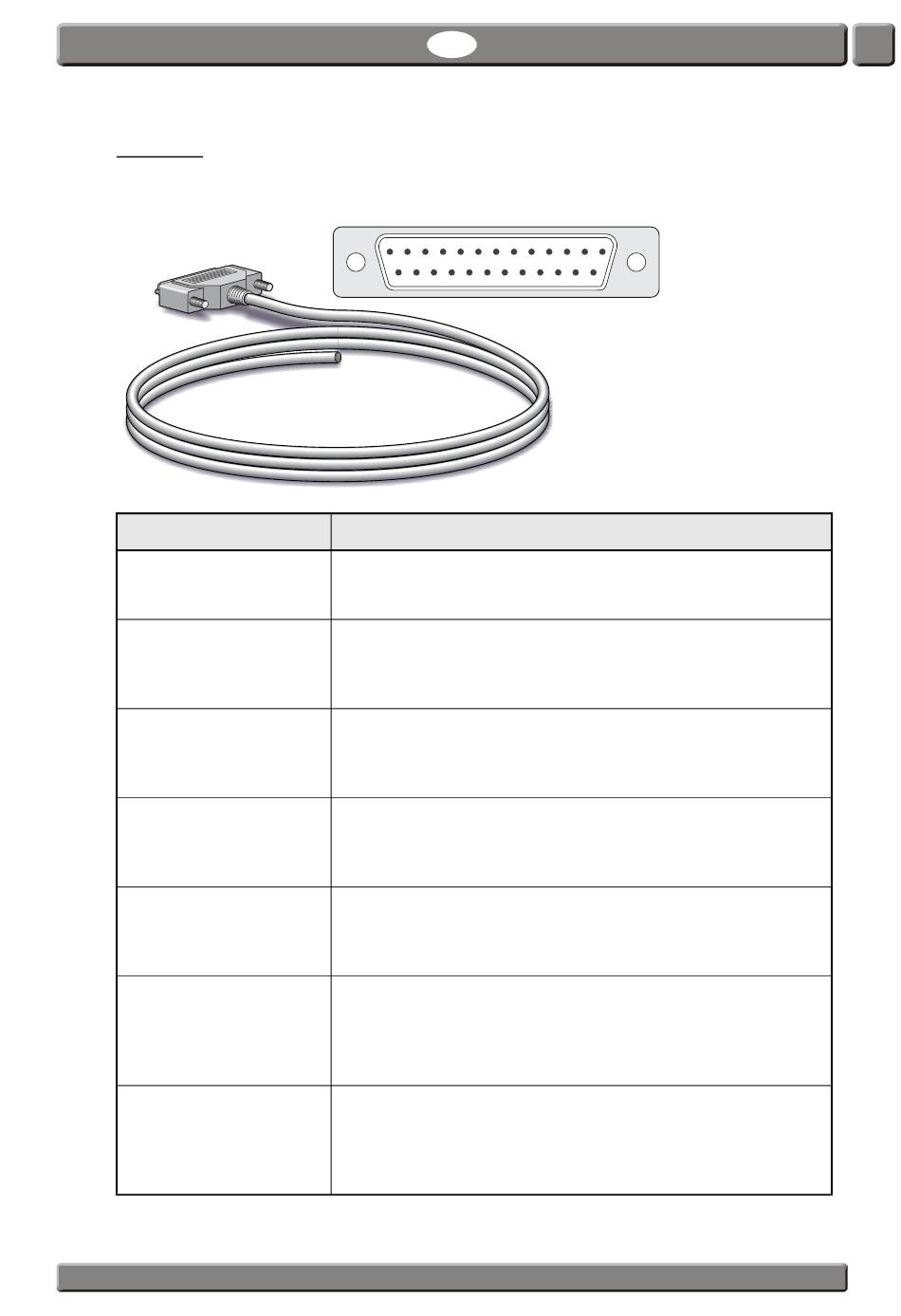

E/A-Kabel

Das 25-polige Kommunikationskabel zwischen dem "I/O CONTROL"-Anschluss und dem entsprechenden
Anschluss an der Verpackungsmaschine hat die folgenden Pins:
Pin/Farbe/Funktion
1 – Weiß
2 – Braun
"Start/Stop"
5 – Grau
6 – Rosa
"Alarm", NC
5 – Grau
7 – Blau
"Alarm", NO
11 – Grau/Rosa
12 – Blau/Rot
"Fehler/Bereit", NC
11 – Grau/Rosa
13 – Weiß/Grün
"Fehler/Bereit", NO
18 – Grau/Braun
19 – Weiß/Rosa
"Spannungssteuerung 1"
19 – Weiß/Rosa
20 – Rosa/Braun
"Spannungssteuerung 2"
Dansensor A/S
DE
13 12 11 10 9 8 7 6
25 24 23 22 21 20 19

Beschreibung

Start/Stop-Signal von Verpackungsmaschine/PLC.
Signal muss stabil sein: 10 – 32 V Gleichstrom (bipolar), Verbrauch:
10 mA max.
Alarmrelaisausgang. Aktiviert, wenn der Eingangsgasdruck niedriger
als der Druckalarmgrenzwert ist.
Relaiskontakte: Normal geschlossen (NC), max. 48 V, max. 1 A
Kontakte geschlossen während Strom AUS
Alarmrelaisausgang. Aktiviert, wenn der Eingangsgasdruck niedriger
als der Druckalarmgrenzwert ist.
Relaiskontakte: Normal offen (NO), max. 48 V, max. 1 A
Kontakte offen während Strom AUS
Fehler/Bereit-Relais-Ausgang. Aktiviert, wenn MAP Mix Provectus
NICHT bereit ist oder schweren Fehler hat.
Relaiskontakte: Normal geschlossen (NC), max. 48 V, max. 1 A
Kontakte geschlossen während Strom AUS
Fehler/Bereit-Relais-Ausgang. Aktiviert, wenn MAP Mix Provectus
NICHT bereit ist oder schweren Fehler hat.
Relaiskontakte: Normal offen (NO), max. 48 V, max. 1 A
Kontakte offen während Strom AUS
Externe Steuerung von Mischereinstellung #1.
Spannungseingangsbereich: 0/2 bis 10 V.
HINWEIS! Darf 15 V nicht überschreiten
Pin 18: positiver (+) Spannungseingang, Pin 19: Massebezugseingang
(-)
Externe Steuerung von Mischereinstellung #2.
Spannungseingangsbereich: 0/2 bis 10 V.
HINWEIS! Darf 15 V nicht überschreiten
Pin 20: positiver (+) Spannungseingang, Pin 19: Massebezugseingang
(-)
COPYRIGHT ©
Bedienungsanleitung
5 4 3 2 1
18 17 16 15 14
