28 Bedienungsanleitung

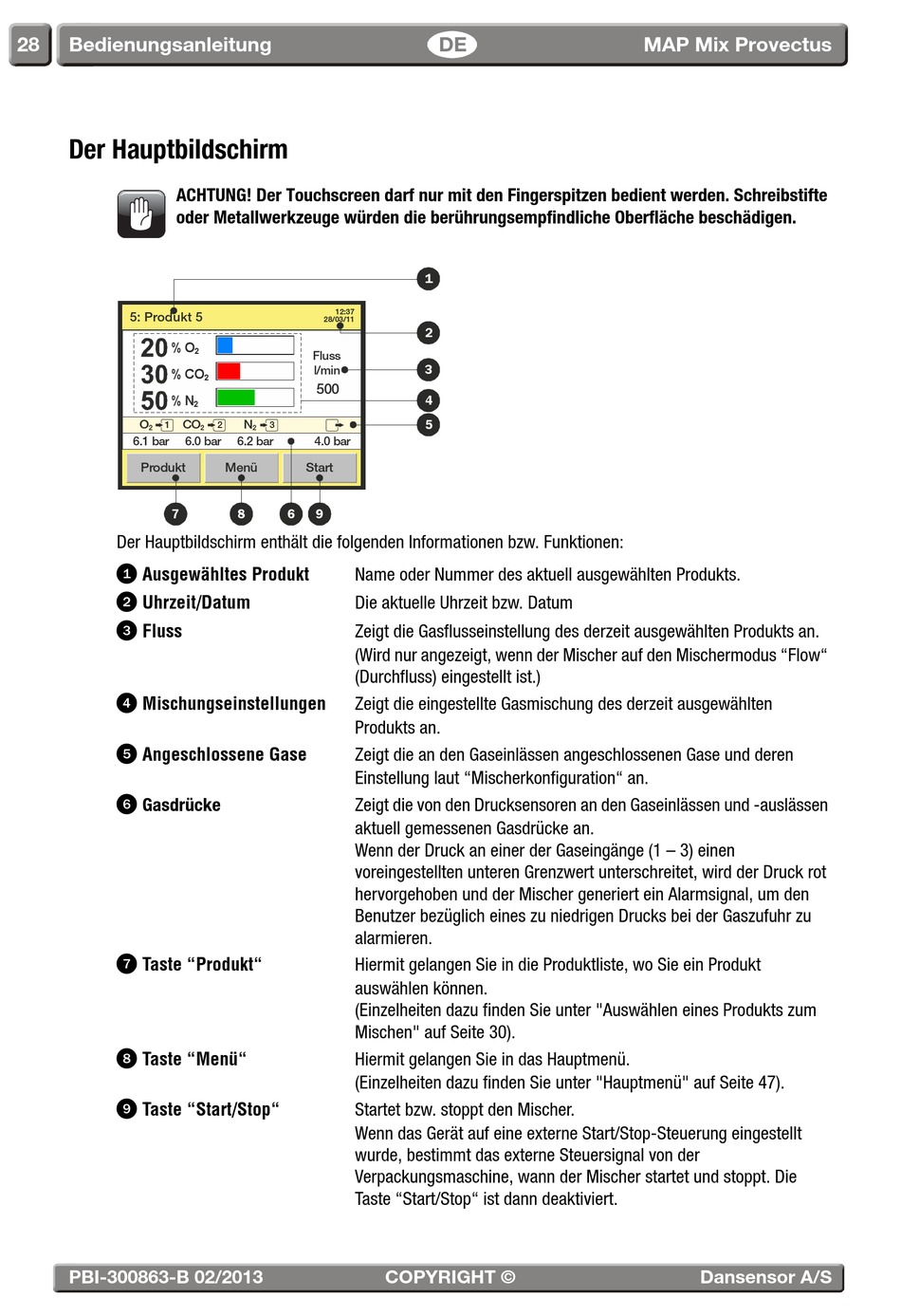

Der Hauptbildschirm

ACHTUNG! Der Touchscreen darf nur mit den Fingerspitzen bedient werden. Schreibstifte
oder Metallwerkzeuge würden die berührungsempfindliche Oberfläche beschädigen.
5: Produkt 5
% O
% CO
% N
O CO
1
2
6.1 bar 6.0 bar
Produkt
7
Der Hauptbildschirm enthält die folgenden Informationen bzw. Funktionen:

Ausgewähltes Produkt

Uhrzeit/Datum

Fluss

Mischungseinstellungen

Angeschlossene Gase

Gasdrücke

Taste "Produkt"

Taste "Menü"

Taste "Start/Stop"
PBI-300863-B 02/2013
12:37
28/03/11
2
Fluss
l/min
2
500
2
N
2 3
2 2
6.2 bar 4.0 bar
Menü Start
8 6 9
Name oder Nummer des aktuell ausgewählten Produkts.
Die aktuelle Uhrzeit bzw. Datum
Zeigt die Gasflusseinstellung des derzeit ausgewählten Produkts an.
(Wird nur angezeigt, wenn der Mischer auf den Mischermodus "Flow"
(Durchfluss) eingestellt ist.)
Zeigt die eingestellte Gasmischung des derzeit ausgewählten
Produkts an.
Zeigt die an den Gaseinlässen angeschlossenen Gase und deren
Einstellung laut "Mischerkonfiguration" an.
Zeigt die von den Drucksensoren an den Gaseinlässen und -auslässen
aktuell gemessenen Gasdrücke an.
Wenn der Druck an einer der Gaseingänge (1 – 3) einen
voreingestellten unteren Grenzwert unterschreitet, wird der Druck rot
hervorgehoben und der Mischer generiert ein Alarmsignal, um den
Benutzer bezüglich eines zu niedrigen Drucks bei der Gaszufuhr zu
alarmieren.
Hiermit gelangen Sie in die Produktliste, wo Sie ein Produkt
auswählen können.
(Einzelheiten dazu finden Sie unter "Auswählen eines Produkts zum
Mischen" auf Seite 30).
Hiermit gelangen Sie in das Hauptmenü.
(Einzelheiten dazu finden Sie unter "Hauptmenü" auf Seite 47).
Startet bzw. stoppt den Mischer.
Wenn das Gerät auf eine externe Start/Stop-Steuerung eingestellt
wurde, bestimmt das externe Steuersignal von der
Verpackungsmaschine, wann der Mischer startet und stoppt. Die
Taste "Start/Stop" ist dann deaktiviert.
