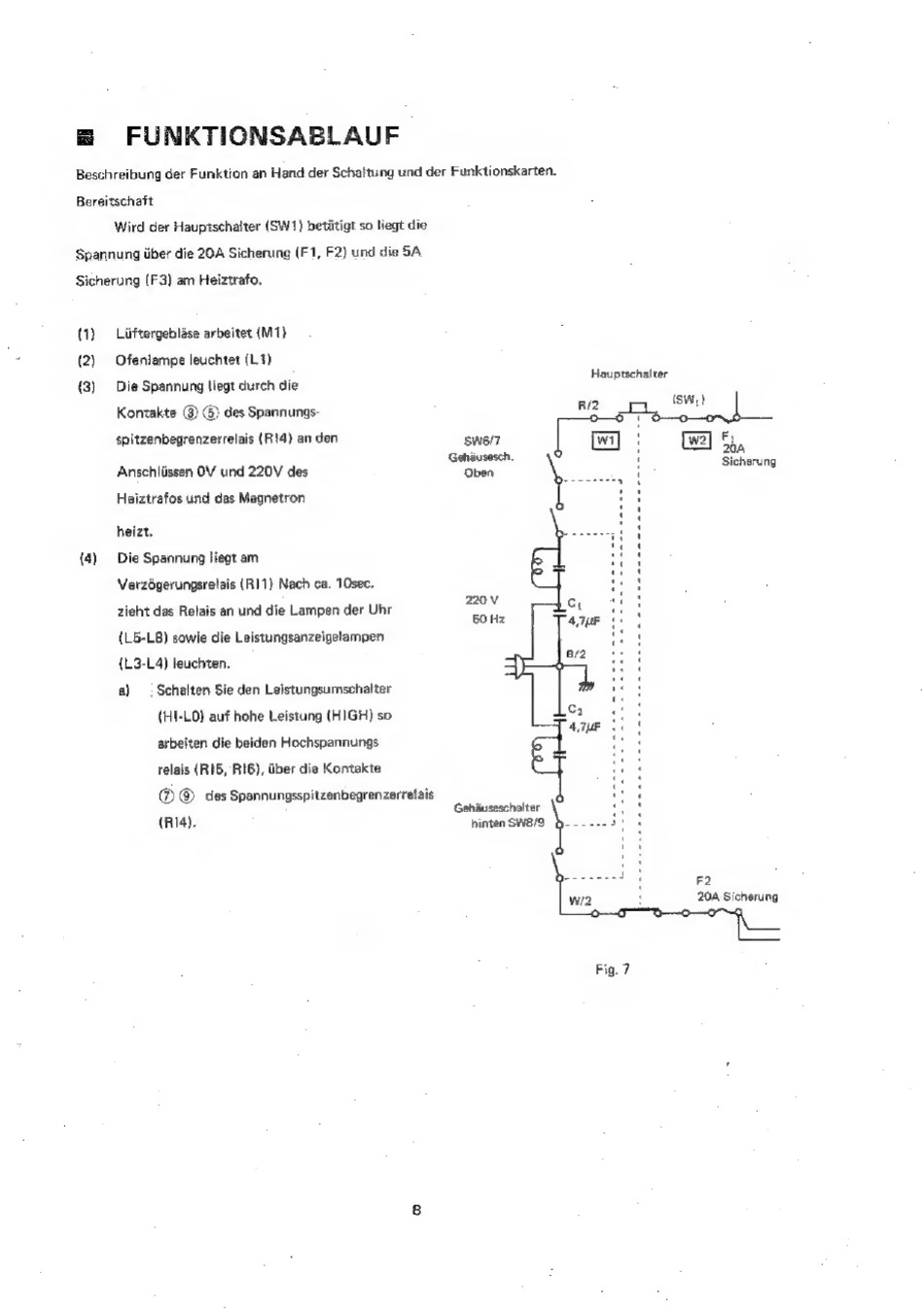

@ FUNKTIONSABLAUF
Beschreibung der Funktion an Hand der Schaitung und der Funktionskarten.
Bereitschaft
Wird der Hauptschaiter (SW1) betatigt so liegt die
Spannung iiber die 20A Sicherung (F 1, F2) und die 5A
Sicherung (F3) am Heiztrafo.
(1) Lilftergeblase arbeitet (M1)
(2) Ofeniampe leuchtet (L1)
Hi (3) Die Spannung liegt durch die pubmacrel er
. SW,
Kontakte @) @ des Spannungs- Ba Pt es
spitzenbegrenzerrelais (R#4) an den swe/? Fy
20A
Gehausesch. F
Anschliissen OV und 220V des Oben sehen
Heiztrafos und das Magnetron
heizt.
{4) Die Spannung liegt am
Verzdgerungsretais (RI1} Nach ca. 10sec.
220
zieht das Relais an und die Lampen der Uhr
50 Hz
{L5-L8) sowie die Leistungsanzeigetampen
{L3-L4) leuchten.
a) — Schalten Sie den Leistungsumschalter
(HI-LO} auf hohe Leistung (HIGH) so
arbeiten die beiden Hochspannungs
relais (R15, RtG), ber die Kontakte
@@ _ des Spannungsspitzenbegrenzerrelais
Gehauseschalter
(R14), hinten SW8/9 &------
F2
20A Sicherung
Fig. 7
