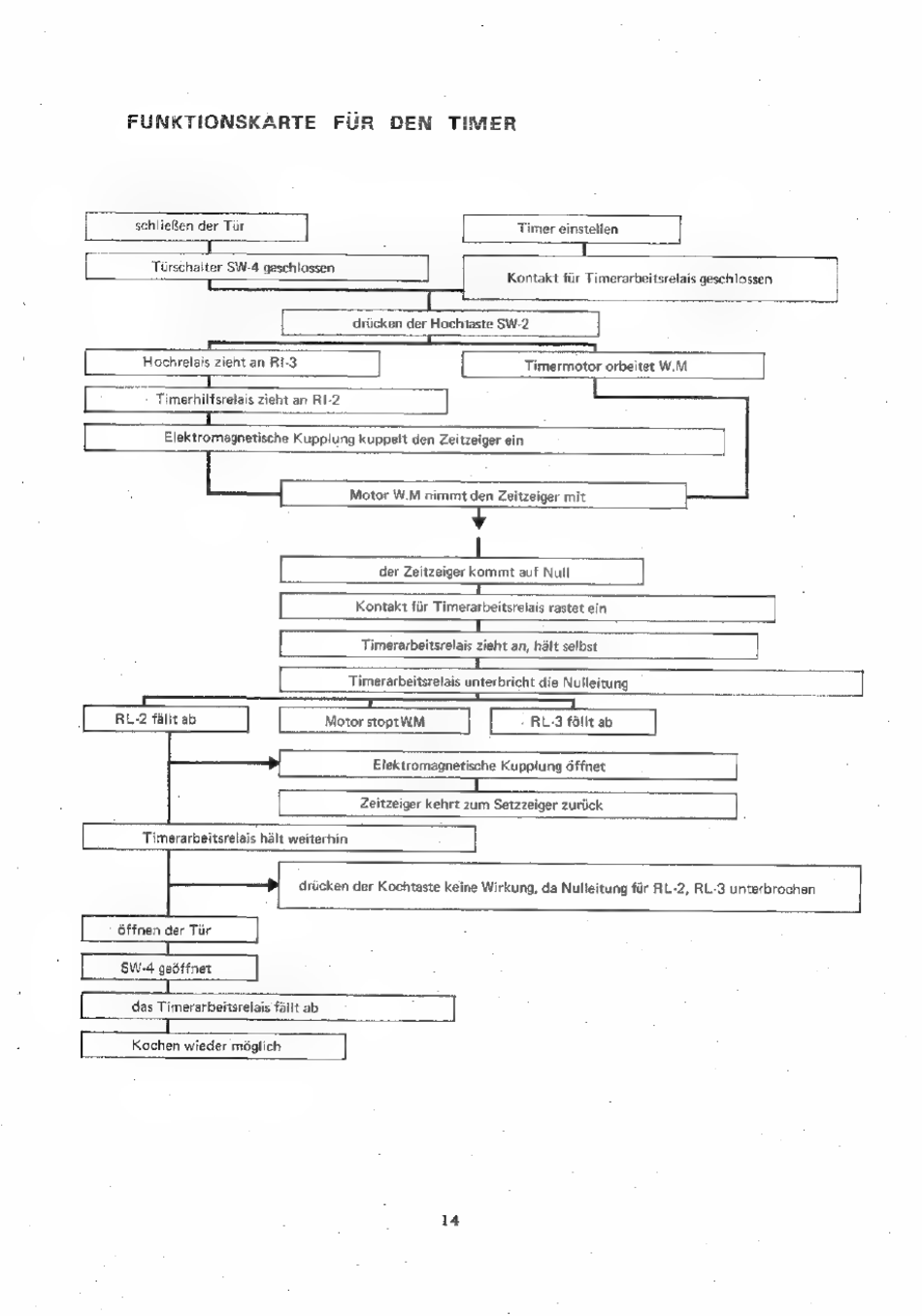

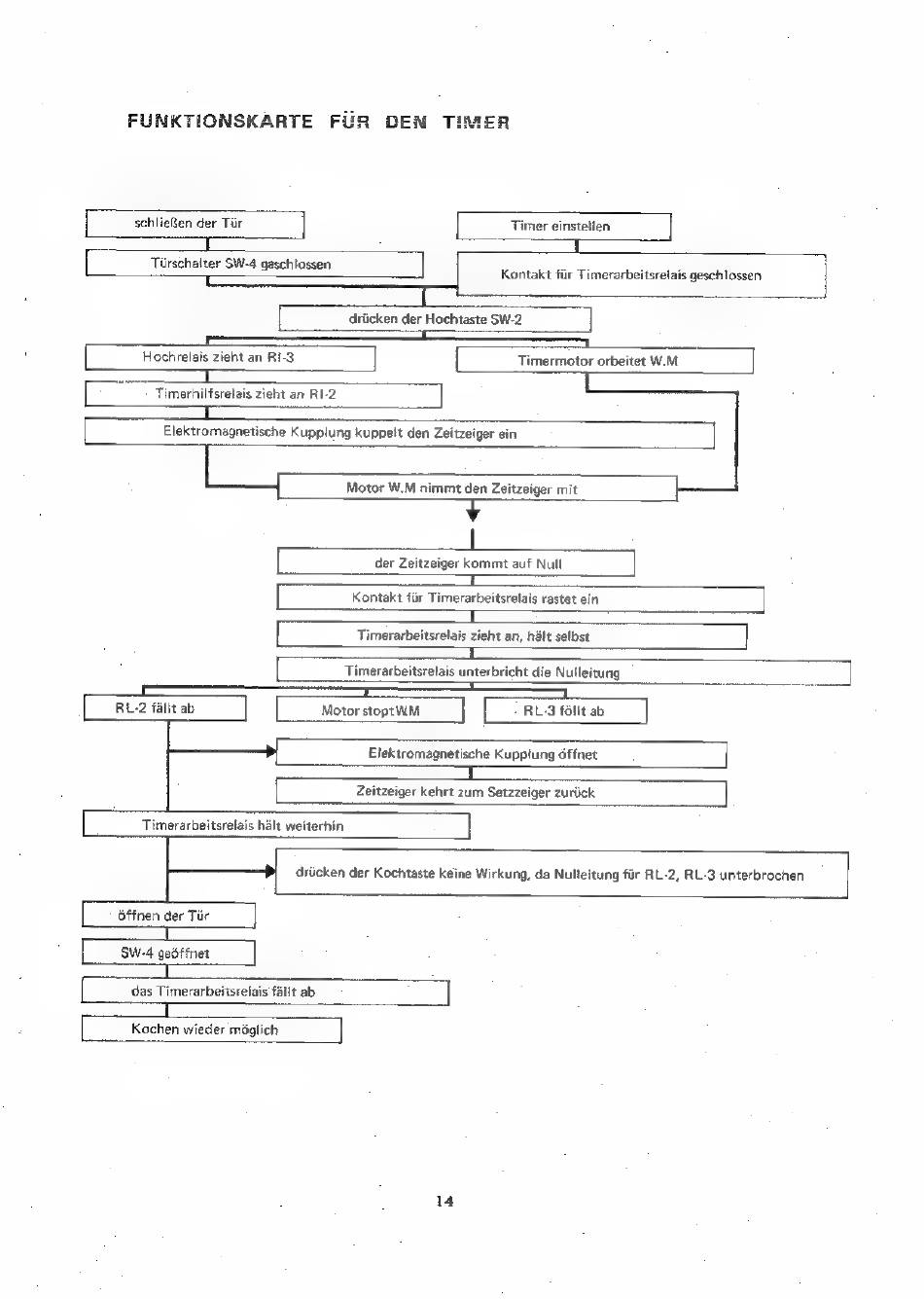

FUNKTIONSKARTE FUR DEN TIMER
schlieRen der Tir Timer einstetien
7 Paes
Tirschaiter SW-4 gaschtossen
t Kontakt fiir Timerarbeitsrelais geschlossen
[ driicken der Hochtaste SW-2
Hochrelais zieht an RLS { Timermotor orbeitet W.M
a C
Timerhilfsrelais zieht an RI-2
: is
Elektromagnetische Kupplung kuppelt den Zeitzeiger ein
Motor W.M nimmt den Zeitzeiger mit
|
der Zeitzeiger kommt auf Null
_—
Kontakt fiir Timerarbeitsrelais rastet ein
—— I
Timerarbeitsrelais zieht an, halt selbst ]
i
Timerarbeitsrelais unterbricht die Nulleitung a
Motor stopt WWM RL-3 folit ab
Elektromagnetische Kupplung dffnet
flit ab
Zeitzeiger kehrt zum Setzzeiger zuriick
Timerarbeitsrelais halt weiterhin
driicken der Kochtaste keine Wirkung, da Nulteitung fiir RL-2, RL-3 unterbrochen |
Offnen der Tir
I
SW-4 gedtfnet
L
das Timerarbeitsrelais falit ab ]
I
Kochen wieder maglich ]
