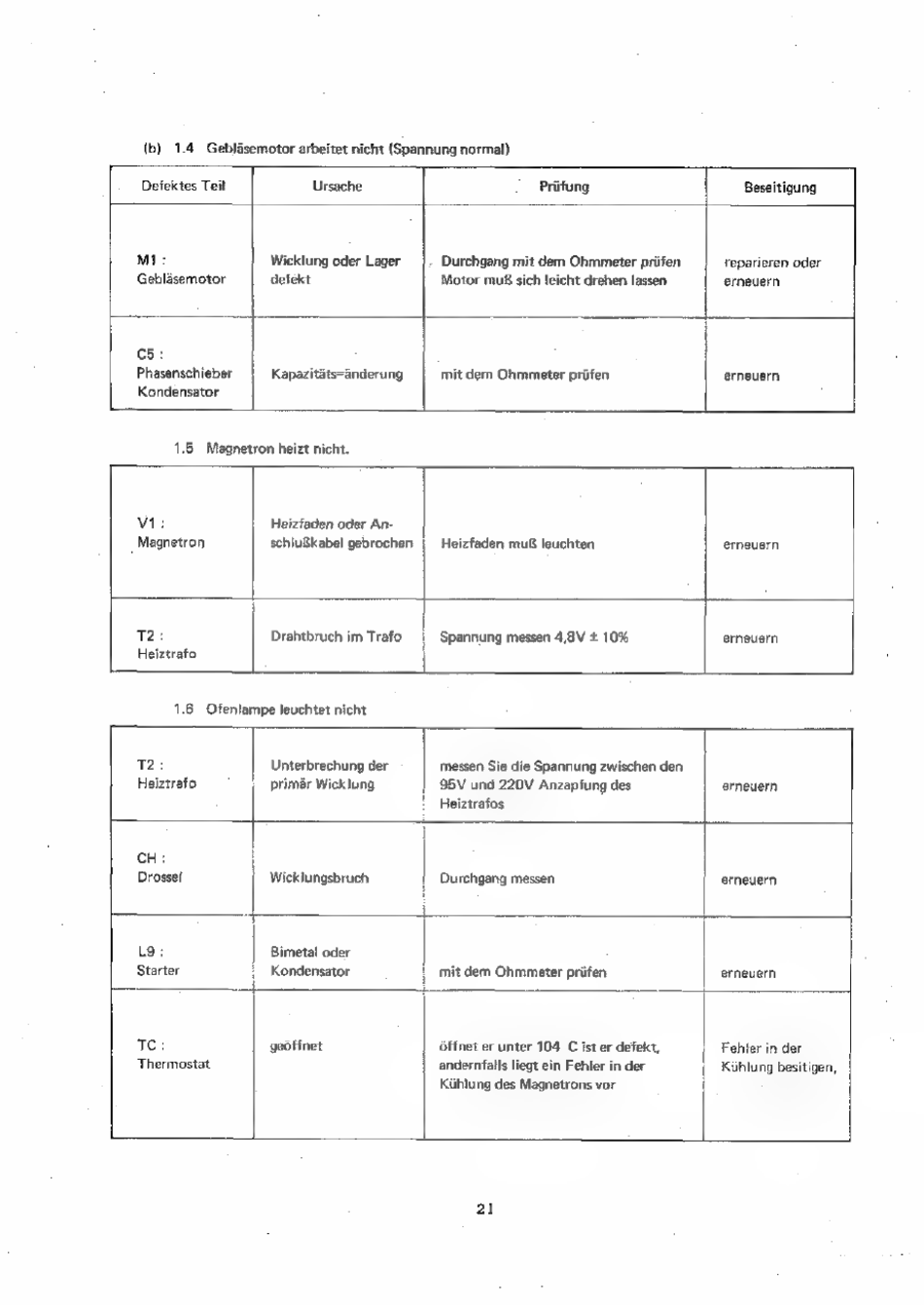

(b) 1.4 Geblasemotor arbeitet nicht (Spannung normal)
T
Defektes Teil Ursache Priifung Beseitigung
Mi: Wicklung oder Lager - Durchgang mit dem Ohmmeter prifen reparieren oder
Geblasemotor defekt Motor mu8 sich leicht drehen lassen erneuern
C5:
Phasenschieber Kapazitats=anderung mit dem Ohmmeter priifen erneuern
Kondensator
1.5 Magnetron heizt nicht.
5
Vi: | Heizfaden oder An-
Magnetron schiu8kabel gebrochen | Heizfaden muB leuchten erneuern
i
|
T2:: Drahtbruch im Trafo | Spannung messen 4,8V + 10% erneuern
Heiztrafo
1.6 Ofenlampe leuchtet nicht
T2: Unterbrechung der messen Sie die Spannung zwischen den
Heiztrafo ; primar Wicklung } 95V und 220V Anzapfung des erneuern
| Heiztrafos
]
CH: H
Drossel Wicklungsbruch Durchgang messen erneuern
+ 4
LO: Bimetal oder
Starter : Kondensator i mit dem Ohmmeter priifen erneuern
Tc: gedffnet Offnet er unter 104 C ist er defekt, Fehier in der
Thermostat andernfalls liegt ein Fehler in der Kiihlung besitigen,
Kiihlung des Magnetrons vor
21
