ENDE DES KOCHVORGANGES
1. Wenn die eingesteilte Zeit abgelaufen ist Sffnet der Schalter in der Uhr, as fallen die Relais
2 und 3 ab:
(1) Der Magnet la8t den Kidppet gegen die Glocke schiagen (Ei).
{2} Das Relais 4 fallt ab:
a) Die Hochspannung wird abgeschaltet.
b) Das primar Anzapfung des Heiztrafos (T2) ist wieder auf OV
geschaltet.
(3) Die elektromagnetische Kupplung des Timer kuppelt aus und der "Zeit"
zeiger springt zuriick auf den "Setz" zeiger. Der Timermotor
stopt (WM)
(4) Der Verteiterventilator (M2) hért auf zu drehen.
(5S) Die Kochlampe erlischt.
SW3
Tirschaiter
links
RL
Timerhilfs-
Begrenzer-
T ralais
SWa
Tiirschalter, rechts

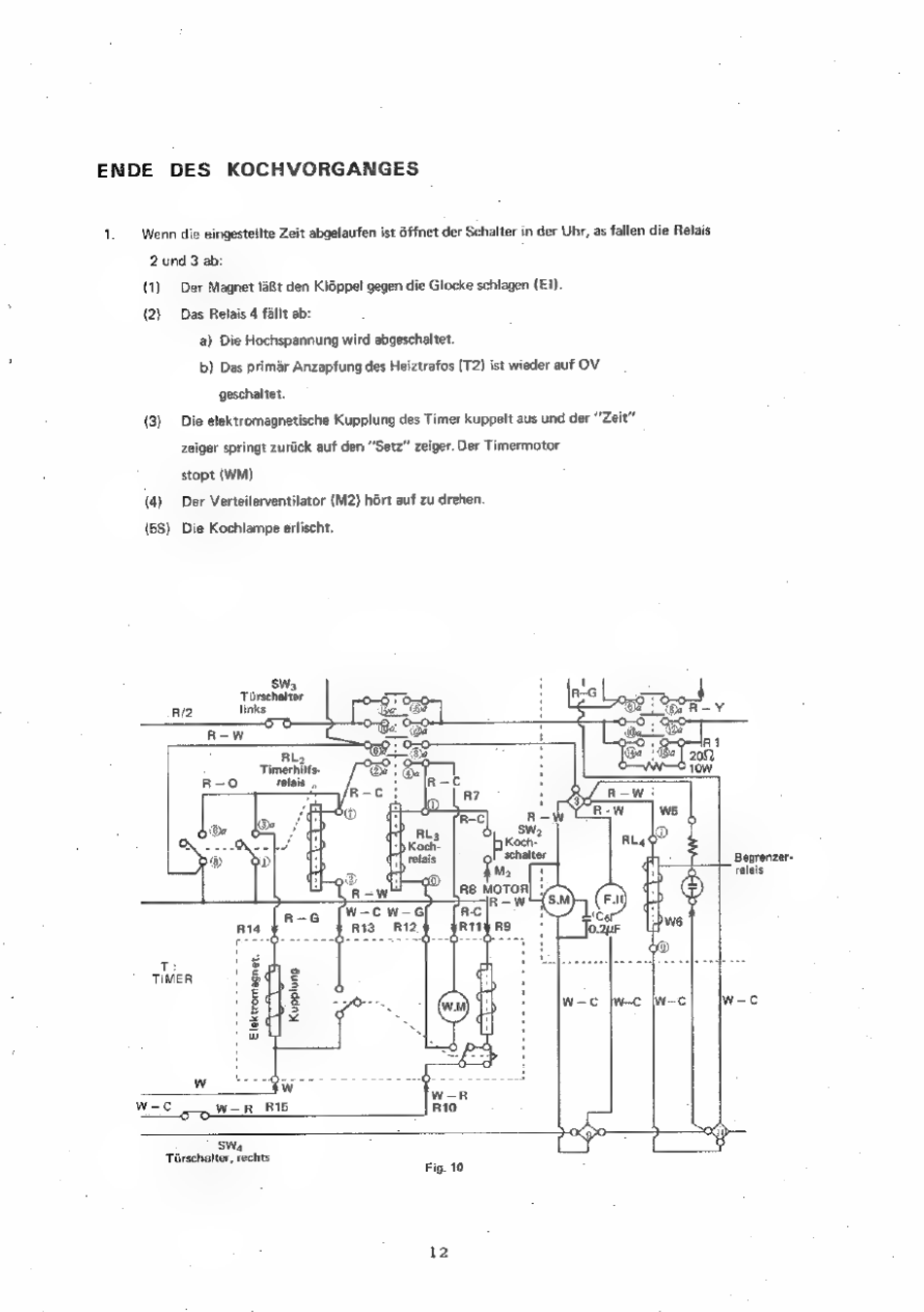

Fig. 10
12
