(1) Die Spannung fiir den Hochspannungstrafo (T1) liegt iiber den Widerstand {R-7 20 -10W),
den Tiirschaiter (SW-3) und die Kontakte des Ri-3 an.
(2) Das Timerhilfsretais (RI-2) arbeitet tiber Qa @a des RI-3
(3) Die Glocke arbeitet (FI).
{4) Der Verteiterventiiator (M2} drehi sich.
(5) Die Kochlampe (L2} leuchtet.
(6) Das Begrenzerrelais {R#-4) zieht an,
SW
Turschalter,
links
Rtz
Timerhilfs-
relais
b Timer -
arbeitsrelais
Kupplung
'Turschalter, rechts

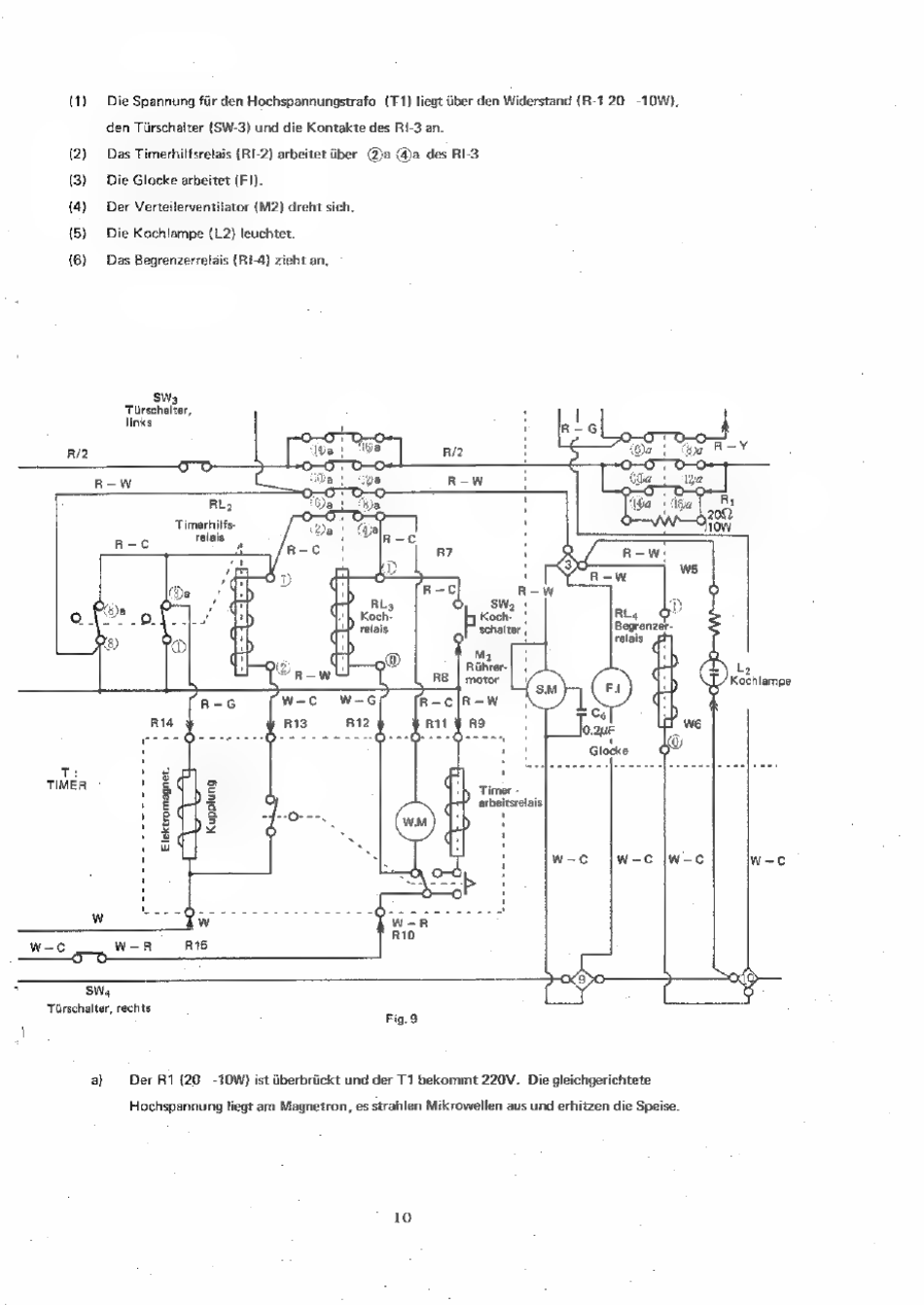

Figo
a} Der R1 (20 -10W) ist iberbriickt und der T1 bekommt 220V. Die gleichgerichtete
Hochspannung liegt am Magnetron, es strahlen Mikrowellen aus und erhitzen die Speise.
